6. Опис установки і методика експерименту

Визначення конструкцій машин для хімічного захисту рослин від шкідників і хвороб проводиться на їх натурних зразках безпосередньо на робочому місці. Призначення та будову робочих органів машин для хімічного захисту рослин від шкідників і хвороб сільськогосподарських культур вивчають біля стенда.

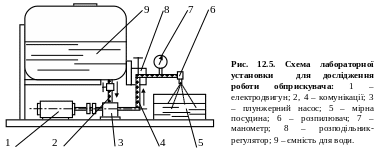

Щоб відрегулювати обприскувач на задану норму внесення отрутохімікатів, встановлюють на лабораторній установці (рис. 12.5) відповідні розпилювальні наконечники та тиск в напірній магістралі.

Вмикають насос і протягом однієї хвилини збирають воду, яка пройшла через розпилювачі в мірну ємність. Кількість зібраної води, що витрачається одним розпилювачем порівнюють з розрахунковим її значенням за формулою (12.2).

Якщо розраховане з вказаною формулою значення норми внесення отрутохімікатів через один розпилювач відрізняється від отриманої експериментальним шляхом дійсної витрати рідини, коректують тиск в напірній магістралі обприскувача.

7. Послідовність виконання лабораторної роботи

7.1. Вивчити конструкцію ручного аерозольного генератора безпосередньо на робочому місці. Засвоїти послідовність підготовки його до роботи.

7.2. Вивчити конструкцію, технологічний процес роботи та регулювання штангового обприскувача безпосередньо на робочому місці. Засвоїти послідовність підготовки його до роботи.

7.3. Біля стенда ознайомитись з робочими органами обприскувача та засвоїти принцип їх роботи.

7.4. Визначити витрату робочої рідини на один гектар оброблюваної культури (згідно індивідуального варіанту – дод. Б).

7.5. Вибрати робочу швидкість (дод. Б), виходячи із стану грунту, ширини міжрядь, висоти оброблюваної культури, рельєфу і т.п.

7.6. Виходячи із заданої витрати робочої рідини, за таблицею А1 (дод. А) визначити робочий тиск, діаметр вихідного отвору і кількість розпилювачів на штанзі, а за (дод. А1) – схему розстановки розпилювачів.

7.7. Заповнити резервуар лабораторної установки водою, встановити на штанзі розпилювальні наконечники і тиск в його магістралі 0,5 МПа.

7.8. Увімкнути насос обприскувача в роботу, зібрати воду, яка пройшла через розпилювач в мірну ємність і визначити її кількість.

7.9. Розрахувати за формулою (12.1) теоретичну витрату рідини одним розпилювачем і порівняти його з фактичною (зібраною в ємність).

7.10. За результатами експерименту й розрахунків заповнити табл. 12.1 і зробити висновок по роботі.

Таблиця 12.1

Результати лабораторних досліджень обприскувача

Досліджувані параметри		Значення параметрів
С.-г. культура
Норма внесення, л/га
Робоча швидкість, км/год
Ширина штанги, м
Тип розпилювача
Діаметр вихідного отвору, мм
Робочий тиск, МПа
Витрата робочої рідини через один розпилювач, л/хв.
Результати експерименту	Робочий тиск, МПа
	Фактична витрата рідини одним розпилювачем, л/хв
	Теоретична витрата робочої рідини одним розпилювачем, л/хв

8. Зміст звіту

8.1. За індивідуальним варіантом провести відповідні розрахунки та заповнити табл. 12.1.

8.2. За індивідуальним варіантом накреслити схему розміщення розпилювачів на штанзі під час обприскування.

8.3. Накреслити схему роботи аерозольного генератора.
