Включение бмрз-кл-11 и установка связи с компьютером
1. Установить тумблер «Сеть» на СКП-3М в положение «Откл».
2. Включить компьютер.
3. На рабочем столе найти папку «Лабораторная работа по БМРЗ-КЛ-11»; в ней находится ярлык программы BMRZ_MOD; щелкнуть по нему два раза; запустится программа «МТ Реле Монитор» (для упрощения в дальнейшем будем её называть «Монитор»).
4. На СКП-3М повернуть регуляторы IAB, BC, UAB, BC, 3I0 , 3U0 против часовой стрелки до упора (устанавливаем нулевые значения соответствующих величин).
5. Включить в розетку БМРЗ-КЛ и СКП-3М.
6. Установить тумблер «Сеть» на СКП-3М в положение «Вкл».
7. При мигании кнопки «Вызов» («Квитирование») рис. 2.8, в окне программы, нажать на неё (Внимание: после каждого срабатывания защиты кнопка «Вызов» начинает мигать и для дальнейшего продолжения совместной работы программы и БМРЗ-КЛ-11 необходимо нажимать на неё)
Рис. 2.8. Кнопка вызова БМРЗ-КЛ-11 программой «Монитор»
8. Установить текущее время и дату для БМРЗ нажатием кнопки, показанной на рис. 2.9.
Рис. 2.9. Кнопка установки даты и времени для БМРЗ
9. Установить на СКП-3М переключатель «Норма-0-Отказ» (управляет режимом работы имитатора выключателя) в положение «Норма».
10. В программе «Монитор» кнопкой включения ( | ), показанной на рис. 2.10, включить имитатор выключателя (после установки связи область «Режим управления» меняется на «Дистанционное управление»)
Рис. 2.10. Кнопки управления выключателем
11. На СКП-3М, плавно поворачивая регуляторы IAB, BC , UAB, BC , 3I0 , 3U0 по часовой стрелке, убедиться в отображении параметров сети (значения соответствующих величин будут отображаться на вкладке «Сеть» окна программы), при этом не следует превышать определенных значений (для токов 2 А, для напряжений 5 В).
12. Если действия п. 11 выполнены в полном объёме, значит, связь БМРЗ с компьютером и СКП-3М установлена правильно, а действия 13-16 следует пропустить.
13. В окне программы на панели задач открыть меню «Опции» и выбрать пункт «Связь», в открывшемся окне установить параметры и нажать кнопку «OK».
14. В окне программы на панели задач открыть меню «Сервис» и выбрать п. «Выбор типа блока».
15. Далее необходимо убедиться в связи БМРЗ и компьютера по миганию светодиода МУ на лицевой панели БМРЗ и отображению информации от защит в окне программы. Если связи нет, то следует сменить адрес или тип устройства в области «Адрес и тип устройства защиты» окна программы, как показано на рис. 2.11.
Рис. 2.11. Адрес и тип устройства защиты
16. Проверить наличие связи реле с компьютером и СКП-3М по п. 7–11.
Подготовка реле к проведению испытаний защит
На вкладке «Система» окна программы «Монитор» необходимо нажать на следующие кнопки:
«Сброс накопительной информации» для обнуления данных, отображаемых на вкладке «Накопитель» (кроме данных в области «Макс./Мин. Метр»);
«Сброс информации об аварийных событиях» для очищения списка произошедших аварий;
«Сброс диаграммы» для удаления накопленную в БМРЗ-КЛ-11 информации, относящейся к диаграмме.
Запись и считывание уставок
Для записи введенных значений уставок и положения программных ключей в БМРЗ-КЛ-11 перейти на вкладку «Уставки» окна программы «Монитор» и нажать на кнопку «Запись» (область на рис. 2.12).
Параметры элементов схемы
Таблица 2.1
Напряжения электрической сети
№ варианта данных |
Номинальное напряжение сети Uном, кВ |
Uср, кВ |
1 |
35 |
37 |
2 |
10 |
10,5 |
3 |
6 |
6,3 |

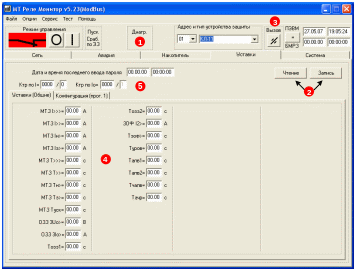

Рис. 2.12. Вкладка «Уставки(Общие)»
Таблица 2.2
Характеристики электроэнергетической системы
№ варианта данных |
Sном, МВА |
X1с |
1 |
1200 |
0,25 |
2 |
800 |
0,2 |
3 |
600 |
0,15 |
Таблица 2.3
Типы трансформаторов
№ варианта данных |
Обозначения и марки трансформаторов |
||||
Т1 |
Т2 |
Т3 |
Т4 |
Т5 |
|
1 |
ТМН-6300/35 |
ТМН-2500/35 |
ТМН-1600/35 |
ТМН-1600/35 |
ТМН-1000/35 |
2 |
ТМ-2500/10 |
ТМЗ-1000/10 |
ТМЗ-400/10 |
ТМЗ-1000/10 |
ТМЗ-400/10 |
3 |
ТМ-1000/6 |
ТМ-400/6 |
ТМ-250/6 |
ТМ-320/6 |
ТМ-100/6 |
Таблица 2.4
