Расчет второй ступени защиты – токовой отсечки с выдержкой времени (товв)

1. Найти ток срабатывания защиты ТОВВ:

где – ток срабатывания ТОМД на предыдущей линии; – ток, протекающий через защищаемую линию при трёхфазном КЗ за трансформатором, установленным в конце линии.

Больший из токов срабатывания защит принимается за основу.

1. Найти ток срабатывания реле:

2. Проверить по коэффициенту чувствительности:

где – ток двухфазного КЗ в конце защищаемой линии при минимальном режиме работы системы.

3. Время срабатывания ТОВВ:

где – время срабатывания первой ступени защиты смежных элементов; – ступень селективности, равная 0,4–0,6 с.

Расчет третьей ступени защиты – максимальной токовой защиты (мтз)

1. Найти ток срабатывания защиты.

Отстройка от тока нагрузки линии:

где k_н – коэффициент надежности, равный 1,1; k_в – коэффициент возврата, равный 0,96; k_сз – коэффициент самозапуска нагрузки, отражающий увеличение максимального рабочего тока I_{раб.макс} за счет одновременного пуска всех тех электродвигателей, которые затормозились при снижении напряжения во время короткого замыкания. При отсутствии в составе нагрузки электродвигателей принять значения k_сз = 1,1 – 1,3, а при их наличии k_сз = 2 – 3; – суммарный ток нагрузок, проходящий через защищаемый объект.

2. Найти ток срабатывания реле:

3. Проверить коэффициент чувствительности:

где – ток двухфазного КЗ в конце защищаемой линии (ближнее резервирование k_ч ≥ 1,5) и в конце всех смежных элементов (дальнее резервирование k_ч ≥ 1,25) при минимальном режиме работы системы.

4. Рассчитать выдержку времени для МТЗ, работающей по зависимой времятоковой характеристике.

4.1. Определить время срабатывания максимальной токовой защиты линии, которое будет на ступень времени больше времени действия защит смежных элементов:

4.2. Найти кратность тока при трехфазном КЗ в конце смежной линии:

где – первичный ток срабатывания третьей ступени смежной линии, – ток, проходящий по линии при трёхфазном КЗ в конце этой линии.

4.3. На характеристике (рис. 2.4) в соответствии с кратностью тока и временем срабатывания защиты найти точку 1, через которую построить кривую из семейства временных характеристик; горизонтальный участок кривой соответствует уставке времени T_у.

4.4. После расчета времени T_у третьей ступени защиты смежной линии перейти к расчету аналогичной защиты предыдущей линии.

4.5. Определить для МТЗ, установленной на предыдущей линии, кратность тока при трехфазном КЗ в начале смежной линии:

где – ток, проходящий по линии при трёхфазном КЗ в конце линии; – первичный ток срабатывания МТЗ, установленной на предыдущей смежной линии.

4.6. Время срабатывания МТЗ, установленной на линии по условию селективности действия:

где – наибольшее время срабатывания защит установленных на смежных элементах; – ступень селективности равная, 0,5.

Через точку с параметрами и проводим времятоковую характеристику для МТЗ линии, горизонтальный участок кривой соответствует уставке времени T_у предыдущей линии.

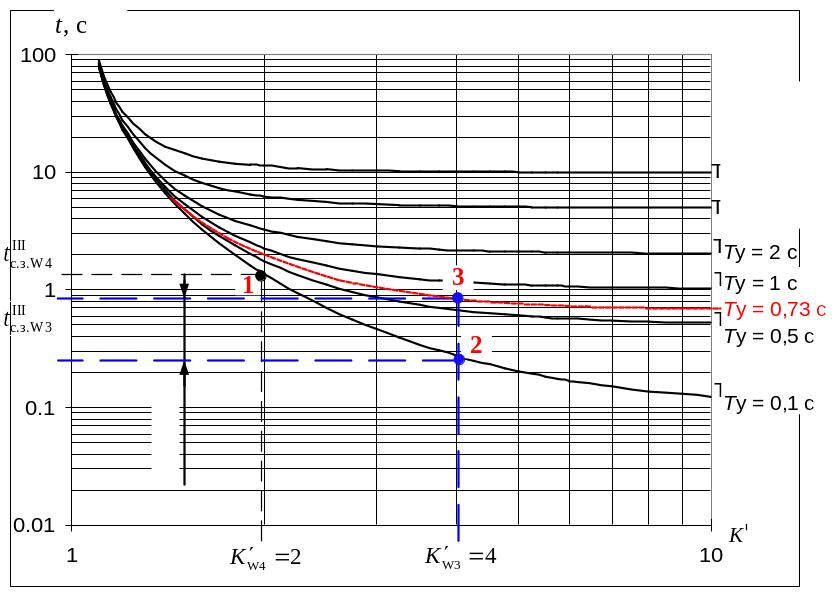

Рис. 2.4. Пологая характеристика
