Подготовка отчета по результатам расчета режимов кз

Отчет по результатам расчета режимов КЗ должен включать принципиальную схему, схему замещения, параметры схемы замещения для прямой и нулевой последовательностей, исходные данные параметров схемы замещения прямой и нулевой последовательностей, результаты расчетов КЗ максимального и минимальных режимов.

Прикрепите расчеты к отчету по лабораторной работе. Откройте файл с именем – ХХХ.F1 (KZ7601.F1) с помощью текстового редактора Word, выбрав кодировку текста MS-DOS. Для этого необходимо правой кнопкой щелкнуть на файл. Появится окно; нажать на кнопку «Открыть с помощью…», выбрать из предложенного списка программы Microsoft Word. Скопируйте весь текст в файл отчета.

Контрольные вопросы и задания

1. Каково назначение и основные возможности программы TKZ-3000.

2. Расчет параметров схемы замещения, расчетные формулы.

3. Составление машинной схемы замещения для расчета токов КЗ.

4. Подготовка исходных данных для расчета токов КЗ в программе ТКZ-3000.

5. Расчет режимов КЗ и остаточных напряжений в объеме, необходимом для проектирования релейной защиты и автоматики.

ЛАБОРАТОРНАЯ РАБОТА 2

ИСПЫТАНИЕ БЛОКА МИКРОПРОЦЕСОРНОЙ

РЕЛЕЙНОЙ ЗАЩИТЫ КАБЕЛЬНЫХ ЛИНИЙ

Цель работы: исследовать блок микропроцессорной релейной защиты БМРЗ-КЛ-11, который предназначен для выполнения функций релейной защиты, автоматики, сигнализации и управления кабельными линиями электропередачи распределительных подстанций и электростанций.

Порядок выполнения лабораторной работы

Часть I

1. Получить у преподавателя номер варианта данных к схеме, показанной на рис. 2.1, и одну из линий, для которой будет производиться расчет защит.

2. По нижеприведенным формулам рассчитать сопротивления элементов схемы замещения, показанной на рис. 2.2. Исходные данные для расчётов взять из приложения. Результаты расчетов занести в отчет на схему замещения (рис. 2.2).

Расчет параметров схемы замещения следует проводить в именованных единицах. За U_ср принять U_{ср. ном} сети.

Сопротивление системы:

Сопротивление трансформаторов:

где u_к – напряжение короткого замыкания, %; ΔР_к – потери активной мощности в трансформаторе, МВт; S_ном – номинальная мощность трансформатора, МВА.

Сопротивление линий электропередачи:

Сопротивление асинхронных двигателей:

где K_I – кратность пускового тока, о.е.; η – КПД двигателя, о.е.; Р_ном – номинальная мощность двигателя, МВт.

Рис. 2.1. Принципиальная схема распределительной сети

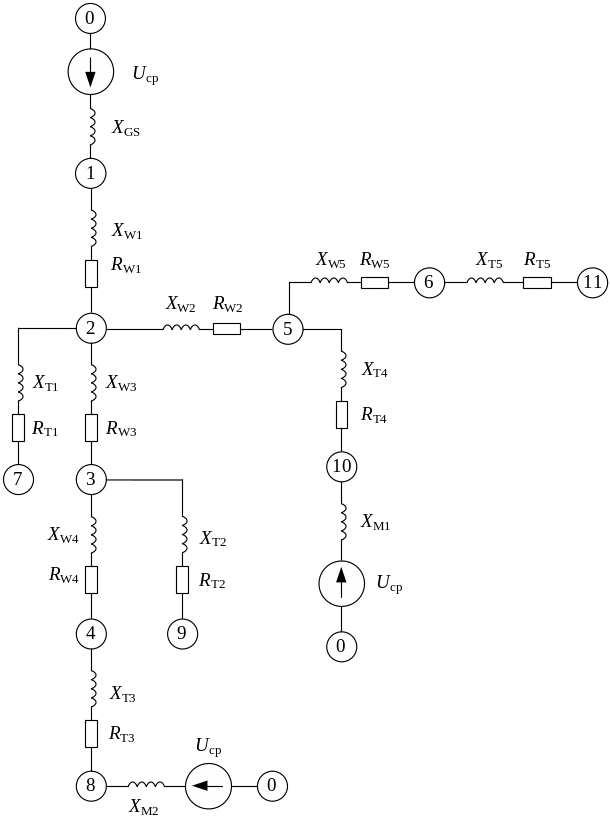

Рис. 2.2. Схема замещения сети для расчета на ЭВМ

Часть II Расчет первой ступени защиты – токовой отсечки (то)

1. Находим ток срабатывания защиты:

(1)

где – ток трёхфазного КЗ в максимальном режиме при повреждении в конце защищаемой линии; k_н – коэффициент надежности, равный 1,1 о.е.

2. Находим ток срабатывания реле:

где k_сх – коэффициент схемы, зависящий от схемы соединения трансформаторов тока, принять равным 1; k_I – коэффициент трансформации трансформаторов тока.

Для выбора k_I необходимо вычислить:

ток нагрузки

где S_нагр – суммарная мощность нагрузки, подключенная к выбранной линии; ток нагрузки исходя из условия экономической плотности тока

где F_пр – сечение провода выбранной линии.

За основу принять больший ток из найденных и выбрать ближайший к нему коэффициент трансформации трансформаторов тока.

В связи с тем, что при проведении испытаний защит с помощью СКП-3М не удастся получить фазные токи силой более 5,8 А, то если уставки по току получились более 5,2 А, следует взять трансформатор тока с большим коэффициентом трансформации!

3. Проверка защиты по коэффициенту чувствительности производится по выражению

где – ток, проходящий через защиту при двухфазном КЗ в начале линии, при минимальном режиме работы системы.

Минимальный режим характеризуется такими параметрами:

1. минимум на электростанциях (мощность электростанций уменьшена в два раза);

2. минимум в сети (размыкание замкнутой сети в конце следующего участка);

3. минимум в системе (увеличение сопротивления системы в 1,3–2 раза).

Для определения тока необходимо:

1) внести изменения в файл исходных данных (увеличить сопротивление системы);

2) произвести расчет токов короткого замыкания в TKZ−3000 и на основании полученных результатов определить ток КЗ по формуле

где I₁, I₂ – токи КЗ прямой и обратной последовательностей соответственно, проходящие через защиту;

3) показать зону действия токовой отсечки. Её можно определить, построив зависимость (пример - на рис. 2.3), где x – удаленность точки КЗ от начала линии (0 ≤ x ≤ l_W).

Рис. 2.3. Зона действия токовой отсечки
