Порядок выполнения работы Выбор исходных данных
Получить у преподавателя вариант (1-10) данных к схеме, показанной на рис. 4.5, и линий (W1-W3), для которой будет производиться расчет защит.

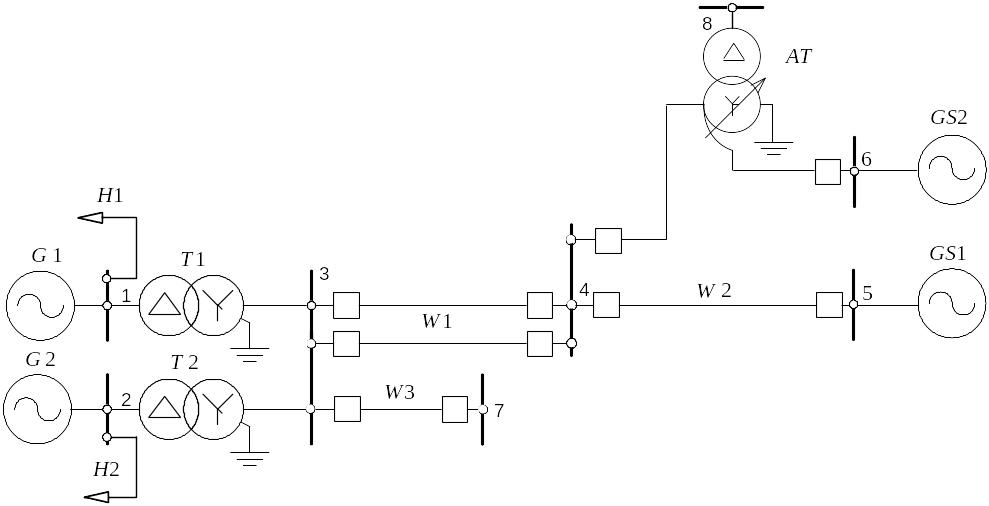

Рис. 4.5. Принципиальная схема распределительной сети
Исходные данные − в табл. 4.1-4.4.
Таблица 4.1
Параметры генераторов и систем
Вариант |
Параметры генератора |
Параметры системы |
|||
|
|
|
|
|
|
1 |
6 |
0,8 |
6,3 |
350 |
700 |
2 |
12 |
0,8 |
10,5 |
400 |
800 |
3 |
32 |
0,8 |
10,5 |
1000 |
3000 |
4 |
63 |
0,85 |
10,5 |
1500 |
3200 |
5 |
100 |
0,85 |
10,5 |
2000 |
3500 |
6 |
160 |
0,85 |
18,0 |
2900 |
4500 |
7 |
200 |
0,85 |
15,75 |
3000 |
5000 |
8 |
300 |
0,85 |
20,0 |
3500 |
5800 |
9 |
300 |
0,85 |
20,0 |
5000 |
6000 |
10 |
800 |
0,9 |
24,0 |
4000 |
7000 |
Таблица 4.2
Параметры линий
Вариант |
Номинальное сечение провода, мм2 |
Сопротивление Ом/км |
|
|
|
1 |
АС 70/11 |
0,428+j0,432 |
10 |
15 |
5 |
2 |
АС 90/16 |
0,306+j0,421 |
15 |
20 |
10 |
3 |
АС 120/19 |
0,249+j0,427 |
50 |
60 |
40 |
4 |
АС 150/24 |
0,198+j0,420 |
60 |
50 |
45 |
5 |
АС 185/29 |
0,162+j0,413 |
70 |
55 |
50 |
6 |
АС 240/32 |
0,120+j0,435 |
80 |
140 |
100 |
7 |
АС 300/39 |
0,098+j0,429 |
90 |
100 |
80 |
8 |
АС 400/51 |
0,075+j0,420 |
140 |
80 |
120 |
9 |
АС 3*400/51 |
0,025+j0,306 |
160 |
180 |
200 |
10 |
АС 3*500/64 |
0,020+j0,304 |
300 |
200 |
100 |
,
км
,
км
,
км
Таблица 4.3
