Часть I проверка реле сопротивления
Проверка реле сопротивления (блок С101) любой ступени заключается в подаче на соответствующие зажимы шкафа таких же сочетаний фаз тока и напряжения, на которые они будут включены в работу. Угол между векторами напряжения и тока принимается в соответствии с заданной уставкой. Значение уставки получают при помощи установки соответствующих штекеров в блоках Д102, Д103 и Д104.
Блок Д102 (рис. 3.2 и 3.3) содержит 3 схемных блока (Е1, Е2, Е3), каждый из которых подключается соответственно к напряжениям АВ, ВС, СА и содержит три ступенчатые перемычки XB1, XB2, XB3 и три плавные регулировки для изменения уставок I, II, III ступеней защиты(R1, R2, R3). При этом в пределах каждой из ступенчатых регулировок (100, 50, 25, 12, 6, 3(III ст.)), более половины диапазона выпадает на плавную регулировку, обеспечиваемую резисторами R1, R2, R3 соответственно для реле I, II, III ступеней. С учетом этого уставка срабатывания реле I и II ступеней может быть увеличена не менее чем в 20 раз относительно минимальной, а уставка срабатывания третей ступени не менее чем в 45 раз. Вывод 8 – нулевая точка, выводы 9 и 10 – отводы для напряжений, подводимых к контуру памяти I ступени.
Получение синусоидальных величин, пропорциональных разности токов, обеспечивается при помощи блоков датчиков тока типов Д103 и Д104, лицевые панели которых изображены на рис. 3.4.
Блок датчиков тока для I ступени – Д103 содержит трансформаторы тока ТА, входящие в схемные блоки Е1, Е2, Е3 для напряжений АВ, ВС, СА. Вывод 7 – нулевая точка, а на выводах 6 и 8 формируется напряжение противоположной полярности. С помощью переключателей SB1 и SB2 (рис. 3.5) возможно уменьшение минимальных уставок реле сопротивления I ступени в 2 и 4 раза: при разомкнутом положении SB1 и SB2 – KI=1; при замкнутом положении SB2 и разомкнутом SB1 – KI=0,5; при замкнутом положении SB1и SB2 – KI=0,25.
Блок датчиков тока типа Д104 для II и III ступени защиты, а также для блокировки при качаниях включает трансформаторы тока ТА, входящие в схемные блоки Е1, Е2, Е3 для напряжений АВ, ВС, СА. Вывод 9 – нулевая точка, а на выводах 6, 7, 8 и 10 формируются напряжения для II и III ступеней, а также для блокировки при качаниях. С помощью переключателей SB1 и SB2 (рис. 3.5) возможно уменьшение минимальных уставок реле сопротивления II и III ступеней, а также увеличение уставки по току срабатывания блокировки при качаниях в 2 раза (при замыкании SB2) и в 4 раза (при замыкании SB1 и SB2). При помощи перемычки XB1 и XB2 возможно независимое увеличение уставки по току срабатывания блокировки при качаниях еще в 2 раза, при установке XB1 и XB2 в XS2 и XS5 и в 4 раза при установке XB1 и XB2 в XS3 и XS6.
Значение минимальных уставок для соответствующей ступени приведено в табл. 3.1.
Таблица 3.1
Значение минимальных уставок реле сопротивления
КI |
Zуст.min; Ом/фаза I ступень |
Zуст.min; Ом/фаза II ступень |
Zуст.min; Ом/фаза III ступень |
Величина подводимого тока |
1 |
5 |
5 |
5 |
1I настр |
1 |
2,5 |
2,5 |
2,5 |
2I настр |
1 |
1,25 |
1,25 |
1,25 |
4I настр |
Рис.
3.2. Лицевая панель блока Д102
Рис. 3.3. Принципиальная схема блока Д102
|


а б

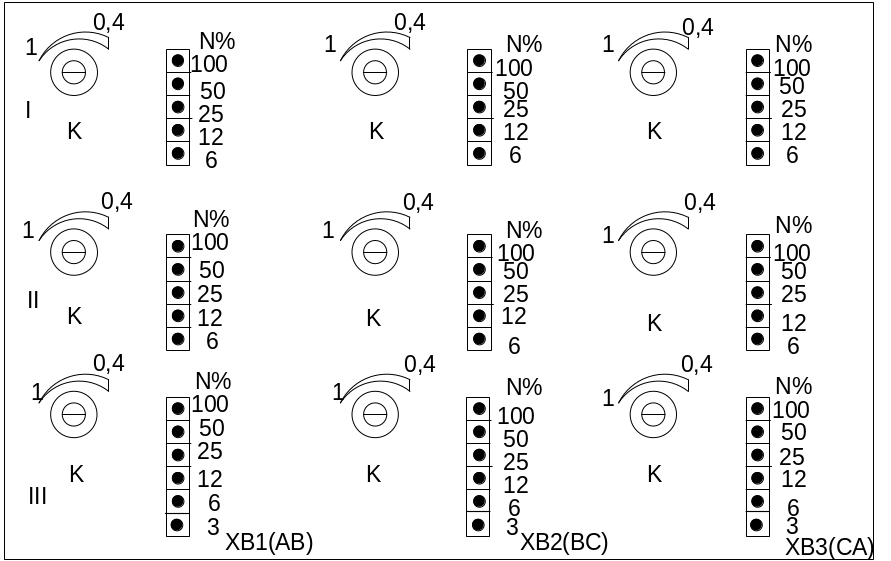

Рис. 3.4. Лицевые панели: а−блока Д103; б−блока Д104
Рис. 3.5. Принципиальные электрические схемы блоков Д103 и Д104 |
