Характеристики нагрузок
№ варианта данных |
Обозначение нагрузок на схеме и их мощности в МВА |
||
Н1 |
Н2 |
Н3 |
|
1 |
6,1 |
1,9 |
0,94 |
2 |
2,4 |
0,85 |
0,31 |
3 |
0,86 |
0,38 |
0,1 |
Таблица 2.8
Характеристики линий электропередачи
Обозначение линии |
|
№ варианта данных |
||
1 |
2 |
3 |
||
W1 |
Марка провода |
АС-70 |
АС-70 |
АС-70 |
Длина l, км |
8 |
5 |
2 |
|
W2 |
Марка провода |
ПвВ-35 |
АПвВ-25 |
АПвВ-70 |
Длина l, км |
21 |
8 |
8 |
|
W3 |
Марка провода |
ПвВ-50 |
АПвВ-35 |
ПвВ-50 |
Длина l, км |
19 |
12 |
5,5 |
|
W4 |
Марка провода |
АС-35 |
АС-35 |
АС-50 |
Длина l, км |
20 |
15 |
7,5 |
|
W5 |
Марка провода |
АС-35 |
АС-50 |
АС-35 |
Длина l, км |
24 |
20 |
6,5 |
|
Таблица 2.9
Параметры проводов линий электропередачи
Марка провода |
R0, Ом/км |
Х0, Ом/км |
АС-70 |
0,46 |
0,408 |
АС-50 |
0,65 |
0,418 |
АС-35 |
0,85 |
0,429 |
ПвВ-50 |
0,387 |
0,152 |
ПвВ-35 |
0,466 |
0,167 |
АПвВ-25 |
0,783 |
0,203 |
АПвВ-35 |
0,466 |
0,152 |
АПвВ-70 |
0,268 |
0,144 |
Таблица 2.10
Трансформаторы тока
KI |
KI |
KI |
KI |
50/5 |
150/5 |
400/5 |
800/5 |
80/5 |
200/5 |
500/5 |
1000/5 |
100/5 |
300/5 |
600/5 |
2000/5 |
Контрольные вопросы и задания
1. Какие исходные данные необходимы для испытания БМРЗ-КЛ ?
2. Расчет параметров схемы замещения выбранного варианта.
3. Расчет режима КЗ для выбора уставок РЗ.
4. Порядок расчета и испытания трех ступеней защиты линии.
5. Выводы о селективности и чувствительности защит линии.
ЛАБОРАТОРНАЯ РАБОТА 3
ИСПЫТАНИЕ МИКРОЭЛЕКТРОННОЙ ЗАЩИТЫ ТИПА ШДЭ 2801
Цель работы: изучить принципы работы, правильность выставления уставок измерительных органов и испытание защит, входящих в состав шкафа типа ШДЭ 2801.
Назначение
Шкаф типа ШДЭ 2801 предназначен для применения в качестве основной или резервной защиты ВЛ 110–220 кВ с двухсторонним питанием.
Шкаф типа ШДЭ 2801 содержит основной комплект защит, в состав которого входят: трехступенчатая дистанционная защита (ДЗ0) от всех видов многофазных КЗ (кассета А2), токовая защита (ТЗ0), которая состоит из четырехступенчатой токовой защиты нулевой последовательности от КЗ на землю (ТЗНП0) и токовой отсечки от многофазных КЗ (МТО), реле тока УРОВ (кассета А3) и блок питания мощностью 50 Вт (кассета А1).

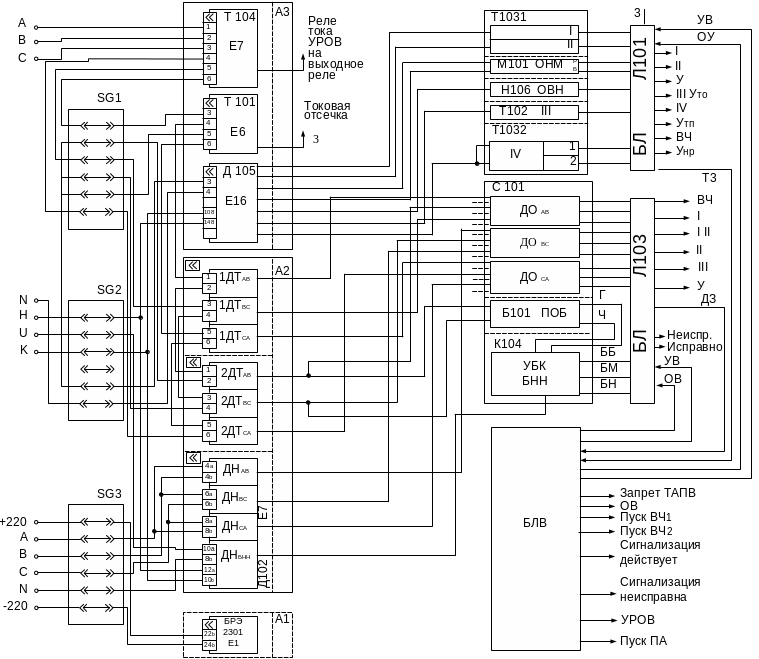

Структурная схема шкафа представлена на рис 3.1. Здесь SG1, SG2, SG3 - испытательные блоки, предназначены для подведения к измерительным органам шкафа цепей переменного тока и напряжения.
Сигналы от преобразовательного блока типа Д105 поступают на блоки:Т1031 – реле тока I и II ступени ТЗНП; Т1032 – реле тока IV ступени ТЗНП; Т102 – реле тока III ступени; М101 – реле направления мощности; Н106 – орган выявления неисправности в цепях напряжения нулевой последовательности.
Рис. 3.1. Структурная схема ШДЭ 2801
