3.3.1.2 Практическая часть

В практической части работы моделируется схема стабилизатора в соответствии с рис.7, определяются пределы регулировки выходного напряжения КСН (U_ВЫХ.MIN. и U_{ВЫХ.MАХ.}), коэффициент стабилизации схемы по напряжению К_СТU и к.п.д. стабилизатора.

1. Для выполнения данной работы необходимы следующие приборы:

а) Вольтметр постоянного тока от 0÷15 В;

б) Вольтметр постоянного тока от 0÷30 В;

в) Миллиамперметр постоянного тока от 0÷30 мА;

г) Миллиамперметр постоянного тока от 0÷200 мА;

д) Регулируемый источник питания от 0÷16 В.

2. После монтажа стабилизатора собрать схему установки его коэффициента стабилизации по напряжению. Схема установки приведена на рис.8. При сборке установки следует учитывать полярность исследуемого стабилизатора.

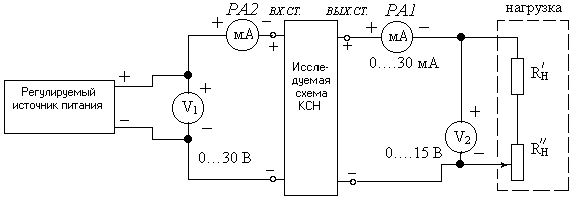

Рис.8 Схема для измерения U_{ВЫХ.МАХ.} и К_СТU

3. Перед включением регулируемого источника входного напряжения, необходимо перевести его регулятор выходного напряжения в крайнее левое положение. Также необходимо установить движок переменного резистора нагрузки R в среднее положение.

4. Измерение величины U_ВЫХ.MIN. и U_ВЫХ.MАХ

После включения источника входного напряжения регулятором его выходного напряжения установить на входе стабилизатора напряжение U_ВХ.НОМ.. После этого, регулируя выходное напряжение КСН резистором R₂ (рис.7) установить U_{ВЫХ.НОМ.} и проконтролировать его по вольтметру V2. Переведем движок резистора R₂ стабилизатора в левое крайнее положение, измерить вольтметром V2 выходное напряжение стабилизатора U_ВЫХ.MIN . Затем перевести движок резистора R₂ в крайнее правое положение и измерить U_{ВЫХ.MАХ.}.

5. Измерение коэффициента стабилизации напряжения К_СТU исследуемого КСН.

К_СТU - определяется путем изменения напряжения на входе стабилизатора в заданных пределах при неизменном токе нагрузки стабилизатора

Установить по вольтметру VI величину входного напряжения U_ВХ.НОМ. Затем с помощью резистора R₂ установить напряжение на выходе стабилизатора равным U_{ВЫХ.НОМ.}. С помощью резистора R установить ток нагрузки стабилизатора I_Н равный I_Н = 25 мА, контролируя его миллиамперметром РА1. Затем подать на вход стабилизатора напряжение равное U_ВХ.MIN. Резистором R снова установить ток нагрузки

I_Н = 25 мА. Записать показания вольтметра V2. Обозначим измеренную величину напряжения как U_ВХ.НОМ. Затем установить на входе стабилизатора входное напряжение равное U'_ВЫХ.MАХ. Установить ток нагрузки I_Н = 25 мА. Снять показания V2, обозначив измеренную величину U . Определить значение К_СТU по формуле:

(16)

6. Измерение к.п.д. исследуемого КСН.

Для этого необходимо собрать схему установки на рис. 9.

Рис. 9 Схема для определения к.п.д. стабилизатора

Установить напряжение на входе стабилизатора равное U_ВХ.НОМ. Установить напряжение на выходе стабилизатора U_ВХ.НОМ. Ток нагрузки стабилизатора I_Н установить 25 мА. Измерить входной ток стабилизатора I_ВХ с помощью миллиамперметра РА2. Определить к.п.д. стабилизатора по формуле:

(17)

Таблица вариантов заданий для расчета КСН

Таблица 1

N	UВЫХ.НОМ	UВЫХ.МИН	UВЫХ.МАХ	UВХ.НОМ	ΔUВХ	IНАГР.МАХ	IСТ.НОМ	Тип стабилизатора
1 2 3 4 5	6 7,5 9,5 8,5 5,5	5 6,5 8,5 7,5 4,5	7 8,5 10,5 9,5 6,5	11 12,5 14,5 13,5 10,5	1В 1В 1В 1В 1В	30х10-3 30х10-3 30х10-3 30х10-3 30х10-3	10х10-3 1 0х10-3 10х10-3 10х10-3 10х10-3	Отрицательной полярности Отрицательной полярности Отрицательной полярности Положительной полярности Положительной полярности

Для стабилитрона

Таблица 2

N варианта	VD1	Zener test voltage at (VZT) UОП	Zener test current (IZT) IСТ.НОМ
1	ideal	3	10х10-3
2		4,5
3		6,5
4		5,5
5		2,5
