Порядок исправления
У нивелира Н-3 со зрительной трубы II (см. рис. 14) снимают окуляр 8. Затем поворачивают оправу сетки нитей до требуемого положения.
Правильность установки сетки гарантируется заводом-изготовителем, поэтому к выполнению юстировки прибегают лишь в крайних случаях, так как точная установка сетки является весьма трудоемкой операцией.
3 Поверка главного условия
Ось НН1 контактного цилиндрического уровня должна быть параллельна визирной оси WW1 зрительной трубы.
Порядок выполнения
В точках, А и В. (рис. 17), расположенных на расстоянии 50-70 м, забивают два колышка. Устанавливают нивелир так, чтобы окуляр проецировался по вертикали над точкой А, (рис. 17, а). Приведя нивелир в рабочее положение, тщательно измеряют рейкой (рулеткой) высоту i прибора от верха колышка до центра окуляра с погрешностью 1 мм.
Визируют на рейку, установленную в точке В. Вращением элевационного винта 5 (см. рис. 14) приводят пузырек цилиндрического уровня в нуль-пункт (совмещают изображение концов пузырька) и производят отсчет в.
Далее меняют местами нивелир и рейку, измеряют высоту i2 прибора и берут отсчет а по рейке (рис. 17).

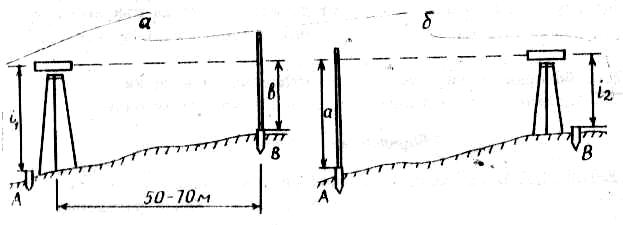

Рис. 17 - Схема выполнения поверки главного условия уровенных
нивелиров
Погрешность X непараллельности осей НН1 и WW1 вычисляют по формуле:
Если
4 мм, то условие считается выполненным.
В противном случае выполняют юстировку.
Порядок исправления
Вычисляют
отсчет
,
соответствующий горизонтальному
положению визирной оси, и элевационным
винтом совмещают среднюю нить сетки с
этим отсчетом. Отклонившийся при этом
пузырек цилиндрического уровня приводят
в нуль-пункт вертикальными исправительными
винтами, находящимися в торцевой
части 10 (см. рис. 14).
После юстировки для контроля поверку повторяют.
Пример: a=1914 мм; i1=1600 мм;
b=1338 мм; i2=1662 мм;
мм;
мм;
мм;
мм;
мм.
Так как X > 4 мм, то вычисляют отсчет ао, соответствующий горизонтальному положению визирной оси:
мм,
и элевационным винтом совмещают среднюю нить сетки о этим отсчетом. Отклонившийся пузырек цилиндрического уровня приводят в нуль-пункт исправительными винтами.
Особенности выполнения поверок и юстировок нивелиров с компенсаторами
Наличие компенсатора позволяет автоматически устанавливать линию визирования в горизонтальное положение, что значительно повышает производительность труда.
У нивелиров с компенсаторами (Н-ЗК, Н-10К, Ni025 и др.) поверки круглого уровня и сетки нитей выполняются так же, как у уровенных нивелиров.
Главное условие, которому должны удовлетворять нивелиры с компенсаторами, следующее: линия визирования должна быть горизонтальной в пределах действия компенсатора. Поверку этого условия выполняют аналогично поверке главного условия уровенных нивелиров, а юстировка состоит в следующем.
Вычислив исправленный (правильный) отсчет , устанавливают его на рейке с помощью вертикальных котировочных винтов сетки нитей, которые находятся под кожухом со стороны окуляра. После этого поверка повторяется. Для исключения зависания компенсаторов необходимо применять методику, исключающую это явление.
