4. Поверка места нуля вертикального круга

Место нуля МО вертикального круга должно быть постоянным и близким к нулю.

Место нуля МО вертикального круга – это отсчёт по вертикальному кругу при горизонтальном положении визирной оси зрительной трубы.

Порядок выполнения

Визируя на одну и ту же точку А, расположенную близко от горизонта, при двух положениях круга производят отсчёты по вертикальному кругу и вычисляют МО по формулам:

для теодолита Т30

;

для теодолитов 2Т30, 2Т30П

.

В нашем примере отсчёты на точку А:

Условие считается выполненным, если среднее значение МО не превышает двойной точности отсчётного устройства ( ), т.к. в этом случае оно не осложняет вычислений. В противном случае значение МО необходимо привести к нулю или к величине, близкой к нулю.

Порядок вычисления и юстировки МО

Для теодолита Т30:

1. Вычисляют значение МО:

.

К отсчётам меньше надо прибавить .

2. Вычисляют угол наклона на точку А по одной из формул:

,

,

.

Для теодолитов 2Т30, 2Т30П:

1. Вычисляют значение МО:

.

2. Вычисляют угол наклона на точку А:

,

,

.

Значение МО составляет , т.е. МО>2t.

3. Не смещая трубы с наблюдаемой точки при круге «лево», наводящим винтом зрительной трубы устанавливают по вертикальному кругу отсчет, равный углу наклона. При этом горизонтальная нить сетки сместится с наблюдаемой точки.

4. Вертикальными исправительными винтами сетки нитей 18 (рис. 4) совмещают горизонтальную нить сетки с наблюдаемой точкой.

4. Поверка равенства подставок

Горизонтальная ось НН₁ вращения зрительной трубы должна быть перпендикулярна к основной оси вращения ZZ₁ теодолита.

Порядок выполнения

Первый способ:

1. При КП закрепляют лимб, наводят пересечение сетки нитей на выбранную точку А в верхней части стены (рис. 13) и закрепляют алидаду.

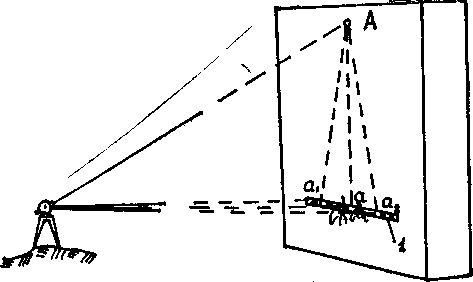

Рис. 13 - Поверка равенства подставок

2. Опускают трубу до горизонта инструмента и отмечают на стене (или доске) проекцию а₁, соответствующую пересечению сетки нитей. Положение точки пересечения сетки нитей на стене отмечает помощник наблюдателя по команде наблюдателя.

3. Переводят трубу через зенит, открепляют алидаду и при КЛ вновь наводят пересечение сетки нитей на точку А, закрепляют алидаду.

4. Опускают трубу до уровня ранее отмеченной точки и отмечают проекцию а₂ пересечения сетки нитей.

5. Если точки а₁ и а₂ совместились или отношение отрезков

,

то условие выполнено. Если условие не выполнено, то исправление производится в оптико-механической мастерской.

Второй способ:

Этот способ применяют при отсутствии помощника наблюдателя в такой последовательности:

1. При КП визируют на высоко расположенную точку А.

2. Поворотом трубы в вертикальной плоскости проектируют точку А на заранее установленную горизонтально нивелирную рейку 1 (рис. 3.13) и производят отсчёт а₁.

3. Выполняют те же действия при КЛ и производят отсчёт по рейке а₂.

Если , то условие выполнено.

Сдаче подлежат:

1. Описание устройства теодолита.

2. Результаты поверок и юстировок теодолита.
