2 Поверка сетки нитей
Вертикальная нить сетки при отвесном положении вертикальной оси теодолита должна совпадать с отвесной линией.
Порядок выполнения
Первый способ (по точке):
1. Наводят край вертикальной нити на какую-нибудь точку. Закрепляют лимб и алидаду.
2. Наводящим винтом трубы вращают трубу в отвесной плоскости и следят за положением вертикальной нити относительно наблюдаемой точки.
3. Если вертикальная нить проходит через точку, то условие выполнено (рис. 9, а). В противном случае производят исправление (рис. 9, б).
Порядок исправления
1. Слегка отворачивают винты крепления окуляра к трубе 19 (см. рис. 2).
2. Поворачивают окуляр вместе с сеткой так, чтобы при повторном перемещении вертикальная нить прошла через наблюдаемую точку.
3. Закрепляют винты крепления окуляра к трубе.
а)
б)
Рис. 9
Второй способ (по отвесу):
1.Наводят вертикальную нить сетки нитей на нить отвеса.
2. Если нить сетки совпадает с изображением нити отвеса, то условие выполнено. В противном случае окуляр вместе с сеткой поворачивают до тех пор, пока вертикальная нить сетки не совпадет с нитью отвеса.
3 Поверка коллимационной ошибки
Визирная ось WW1 зрительной трубы должна быть перпендикулярна горизонтальной оси НН вращения трубы.
Неперпендикулярность визирной оси трубы к горизонтальной оси вращения зрительной трубы вызывается смещением центра сетки нитей в сторону от геометрической оси трубы. Угол С (рис. 10), на который визирная ось трубы отклоняется от перпендикулярного направления к горизонтальной оси вращения трубы, называется коллимационной ошибкой.
Порядок выполнения
1. Наводят зрительную трубу на удаленную точку А (рис. 11), расположенную примерно на уровне инструмента, при положении вертикального круга слева от трубы (КЛ).
|
|

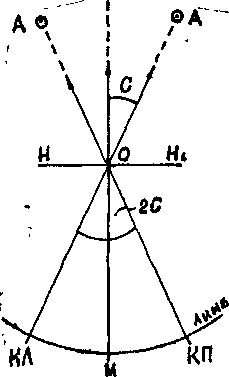

Рис. 10 - Поверка коллимационной ошибки |
Рис. 11 - Схема визирования на точку А |
2. Производят отсчет по горизонтальному кругу (например, КЛ = 142° 11′) и записывают в рабочую тетрадь (табл. 2).
Таблица 2
Круг теодолита |
КЛ |
КП |
С |
Горизонтальный |
142°11’ |
322°17’ |
-0°03’ |
3. Переводят трубу через зенит. и при положении вертикального круга справа от трубы КП снова наводят трубу на ту же точку.
4. Производят отсчет по горизонтальному кругу (например, КП = 32217') и записывают в тетрадь.
5. Вычисляют коллимационную ошибку по формуле:
6. Если окажется, что с < 2t (t = 30″ – точность прибора), то условие считается выполненным. Если с > 2t, то производят исправление.
В нашем примере
,
с
> 2t.
Порядок исправления
Вычисляют средний отсчет, соответствующий верному положению визирной плоскости, по формуле:
,
.

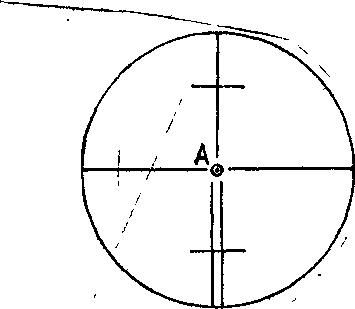

При помощи наводящего винта алидады 7 (см. рис.12) вместо отсчета
на горизонтальном круге. При этом
вертикальная нить сетки сместится с
наблюдаемой точки (рис.12).
Рис. 12
Действуя горизонтальными исправительными винтами 18 (рис. 4) сетки нитей, совмещают её вертикальную нить с наблюдаемой точкой А (для этого предварительно ослабляют вертикальные исправительные винты сетки).
