Отсчетное устройство теодолитов 2тзо, 2тзоп

Отсчетное устройство в теодолитах служит для взятия отсчетов по лимбу. От отсчетного устройства зависит точность отсчитывания и быстрота взятия отсчета (рис. 5).

	Отсчеты: Г - 107 43'. В - 11° 22'.

Рис. 5 - Поле зрения отсчетного микроскопа теодолитов 2ТЗО, 2ТЗ

В теодолитах 2ТЗО, 2ТЗОП в качестве отсчетного устройства используется шкаловой микроскоп, в поле зрения которого видны изображения делений горизонтального и вертикального кругов (лимбов) и шкалы. Длина шкалы равна изображению наименьшего (градусного) деления круга (лимба). Индексом для отсчета служит штрих лимба, который располагается в пределах шкалы (см. рис. 5).

Изображение штрихов вертикального круга в поле зрения обозначено буквой В, горизонтального круга  буквой Г. Поле зрения отсчетных устройств других типов теодолитов приведено на стр. 20.

Порядок отсчитывания по кругам

Перед взятием отсчетов необходимо вращением и наклоном зеркала подсветки добиться наиболее яркого освещения поля зрения микроскопа (рис. 2). Отсчитывание производится следующим образом:

1.Определяют штрих лимб, который расположен в пределах шкалы горизонтального круга.

2.Подсчитывают количество 10-минутных интервалов (или 5-минутных) от нулевого деления шкалы до штриха лимба (в нашем случае 4 интервала по 10′).

3.Оценку десятых долей наименьших делений производят «на глаз» с ошибкой, равной I′.

Отсчетная шкала вертикального круга оцифрована в двух противоположных направлениях: для положительных и отрицательных углов наклона. Знак угла наклона определяет подписанный штрих лимба. Если в пределах шкалы находится штрих, имеющий знак минус, то используется оцифровка шкалы также со знаком минус, и наоборот (см. рис. 5).

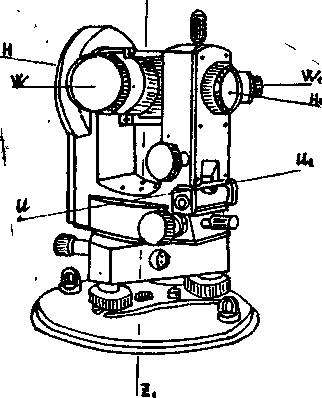

Рис. 6 - Схема взаимного расположения осей в теодолите:

ZZ1  основная ось вращения теодолита;

UU1 ось цилиндрического уровня алидады горизонтального круга  воображаемая прямая, касательная к внутренней поверхности уровня в нуль-пункте;

HH1 горизонтальная ось вращения зрительной трубы;

WW1 визирная ось зрительной трубы  воображаемая прямая, проходящая через центр сетки нитей и оптический центр объектива.

Поверки и юстировки теодолитов 2тзо, 2тзоп

Для обеспечения необходимой точности измерения углов до начала работ выполняются поверки соблюдения геометрических условий, которым должен удовлетворять теодолит. Перед выполнением поверок теодолит приводят в рабочее положение (рис. 7).

1 Поверка цилиндрического уровня

Ось цилиндрического уровня UU1 при алидаде горизонтального круга должна быть перпендикулярна к основной оси вращения теодолита ZZ1.

Порядок выполнения

1. Устанавливают уровень «на глаз» параллельно линии, проходящей через любые два подъемных винта.

2. Вращая эти подъемные винты в разные стороны или навстречу друг другу, приводят пузырек уровня в нуль-пункт (рис. 8, а).

3. Поворачивают алидаду на 180°.

Если после поворота пузырек уровня остался в нуль-пункте или отклонился не более чем на 1,5 деления, то условие считается выполненным. Если пузырек уровня отклонился от нуль-пункта больше, чем на 1,5 деления (рис. 8, б), то производят исправление (юстировку).

Порядок исправления

1. Определяют, на сколько делений пузырек уровня сместился с нуль-пункта. В нашем случае на 3 деления.

2. Исправительными винтами уровня 22 (см. рис. 8, б) перемещают пузырек к середине на половину дуги отклонения (на 1,5 деления).

3. Подъемными винтами приводят пузырек уровня в нуль-пункт (цена 1,5 деления).

4. Для контроля поверку повторяют.

Примечание. Перед выполнением последующих поверок необходимо ось вращения теодолита привести в отвесное положение. При этом пользуются отъюстированным цилиндрическим уровнем и всеми тремя подъемными винтами. Работа выполняется в такой последовательности:

1. Устанавливают цилиндрический уровень по направлению двух подъемных винтов, и их вращением приводят пузырек уровня в нуль-пункт (см. рис. 7, а).

2. Поворачивают алидаду на 90°, т.е. устанавливают ось уровня по направлению третьего подъемного винта, и вращением его приводят вновь пузырек в нуль-пункт (рис. 7, б).

Эти действия повторяют до тех пор, пока при любых поворотах алидады пузырек уровня будет оставаться в нуль-пункте.

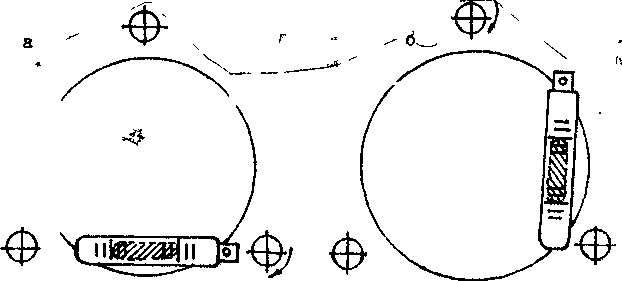

Рис. 7 - Приведение оси вращения теодолита в отвесное положение

Рис. 8 - Поверка уровня:

а  первоначальное положение; б  положение уровня после поворота на 180; 22  исправительные винты уровня.
