Модель сварочного трансформатора.

Разновидностью трансформатора является сварочный трансформатор. У сварочного трансформатора вторичная обмотка выполнена, как правило, очень толстым проводом и имеет меньшее количество витков, чем первичная обмотка.

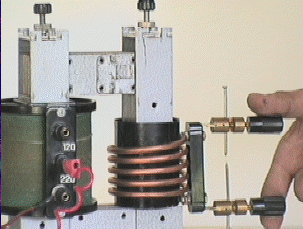

Соберем модель сварочного трансформатора из П-образного сердечника и двух катушек. Одна катушка имеет большое число витков и рассчитана на напряжение 220 В. Другая катушка имеет несколько витков очень толстого медного провода, заканчивающегося клеммами. Закрепим на клеммах два заостренных металлических стержня. оставив между ними небольшой зазор.

Включим модель сварочного трансформатора в сеть. По первичной катушке проходит изменяющий величину и направление электрический ток. При замыкании цепи вторичной катушки, в ней также возникает электрический ток. Сила тока в цепи вторичной катушки может достигать очень большой величины, о чем можно судить по накалу стержней.

Разведем на небольшое расстояние раскаленные стержни и пронаблюдаем образование электрической дуги.

Модель индукционной печи.

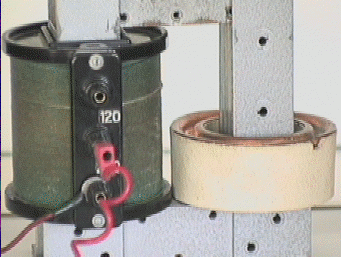

В качестве вторичной обмотки трансформатора может выступать сплошное металлическое кольцо с желобом. Такое кольцо укреплено на керамическом основании. Если кольцо надеть на стержень трансформатора, замкнуть магнитную цепь и включить первичную обмотку в сеть, то возникающие в кольце индукционные токи приведут к его нагреванию, в результате чего температура кольца значительно повысится.

Брошенные в желобок кусочки канифоли, олова через некоторое время расплавятся. Жидкое олово можно вылить из желобка.

Модель индукционного тахометра.

Вращение постоянного магнита вблизи алюминиевого диска приводит к появлению сил, заставляющих диск вращаться. Если диск соединен с пружиной, закручивающейся при вращении диска, диск при вращении магнита поворачивается на некоторый угол, пропорциональный скорости вращения магнита. По углу поворота диска можно судить о частоте вращения магнита.

Генератор тока.

На явлении электромагнитной индукции основано действие индукционных генераторов тока электромеханического типа. ЭДС, вырабатываемая генератором, зависит от частоты вращения рамки в магнитном поле.

Эдс самоиндукции при замыкании электрической цепи.

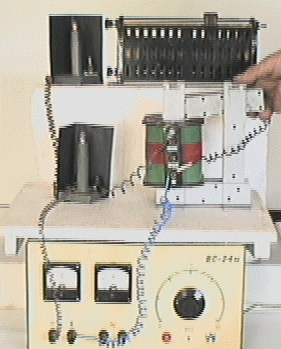

Соберем две электрические цепи. Одна цепь состоит из последовательно соединенных электролампочки и проволочной катушки со стальным сердечником. Другая - из электролампочки и реостата. Сопротивление реостата равно активному сопротивлению катушки. Цепи одновременно могут подключаться к источнику постоянного тока. Включим источник тока.

Лампочка, включенная последовательно с катушкой, загорается со значительным запозданием по сравнению с лампочкой, включенной последовательно с реостатом.

Эдс самоиндукции при размыкании магнитной цепи.

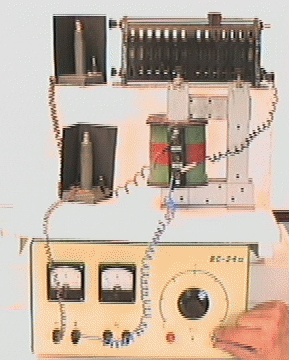

Соберем две электрические цепи. Одна цепь состоит из последовательно соединенных электролампочки и проволочной катушки со стальным сердечником. Другая - из электролампочки и реостата. Сопротивление реостата равно активному сопротивлению катушки.

Цепи подключены к одному и тому же источнику постоянного тока. Обе лампочки горят с небольшим накалом.

При размыкании магнитной цепи, лампочка, включенная последовательно с катушкой, ярко вспыхивает. ЭДС индукции, возникающая при размыкании магнитной цепи, значительно превышает ЭДС источника тока, питающего электрическую цепь.
