Электромагнитная индукция Магнитное действие тока.

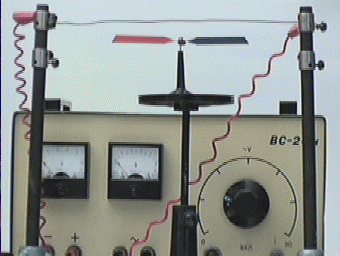

Натянем между двумя изолирующими штативами нихромовую проволоку и подсоединим ее с помощью гибких проводников к источнику постоянного тока типа ВС-24.

Расположим провод над сориентированной в магнитном поле Земли магнитной стрелкой так, чтобы он был ей параллелен.

Включим источник тока и пропустим по проволоке ток такой силы, чтобы она нагрелась докрасна. Магнитная стрелка поворачивается в направлении, перпендикулярном проволоке.

Выключим источник тока и перенесем магнитную стрелку так, чтобы она располагалась над проводом, по-прежнему, параллельно ему.

Вновь включим источник тока. Магнитная стрелка поворачивается в обратном направлении.

Изменим направление тока в цепи, поменяв полярность подключения проволоки к источнику тока. Повторим опыт.

Если по проводнику идет электрический ток, вокруг проводника возникает магнитное поле которое можно исследовать с помощью магнитной стрелки. "Электричество порождает магнетизм". Возникает вопрос: А не может ли "магнетизм породить электричество"?

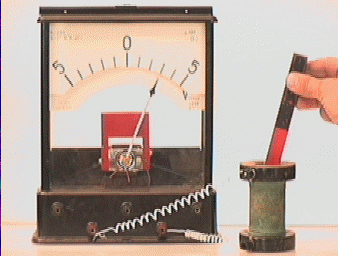

Появление индукционного тока в катушке, замкнутой на гальванометр, при движении относительно нее постоянного магнита.

Соберем установку, состоящую из соединенных между собой проволочной катушки и гальванометра, прибора служащего для обнаружения электрического тока в замкнутой цепи, для определения его величины и направления.

Будем вводить в катушку постоянный магнит северным полюсом. Стрелка гальванометра отклоняется вправо.

Когда магнит находится в состоянии покоя, стрелка гальванометра указывает на ноль.

При выведении магнита из катушки, стрелка гальванометра отклоняется влево.

Введем магнит в катушку южным полюсом, при этом стрелка гальванометра отклонится влево.

Когда магнит покоится, стрелка указывает на ноль.

При выведении магнита из катушки, стрелка гальванометра отклоняется вправо.

Появление индукционного тока в катушке, замкнутой на гальванометр, при изменениях, происходящих

в рядом расположенном электромагните.

Соберем установку, состоящую из двух электрически не соединенных между собой цепей. Первая цепь состоит из последовательно соединенных источника постоянного тока, реостата, выключателя и проволочной катушки. Вторая цепь - индикаторная. Она состоит из гальванометра и другой проволочной катушки. Одна катушка находится внутри другой. Катушки неподвижны относительно друг друга.

При помощи реостата будем изменять силу тока в первой цепи. Стрелка гальванометра отклоняется от нулевого деления, что указывает на наличие тока в индикаторной цепи. При увеличении тока в первой цепи, стрелка гальванометра отклоняется в одну сторону, а при уменьшении - в другую. Когда ток в первой цепи не меняется, стрелка гальванометра указывает на ноль.

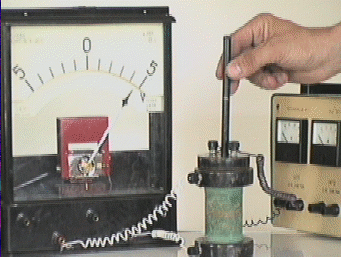

Внесем внутрь второй катушки стальной сердечник. При движении стального сердечника, стрелка прибора отклонятся то вправо, то влево, в зависимости от направления его движения. Если сердечник покоится относительно катушки, стрелка прибора не отклоняется.

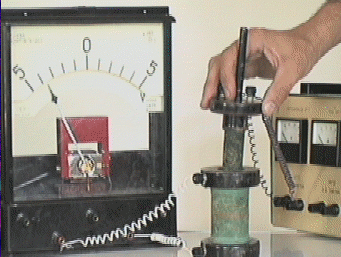

Будем перемещать катушку с помещенным внутрь нее стальным сердечником относительно другой катушки. Стрелка прибора отклоняется то вправо, то влево, в зависимости от направления движения катушки. При этом величина отклонения стрелки прибора значительно больше, чем в случае аналогичного движения катушки без сердечника.

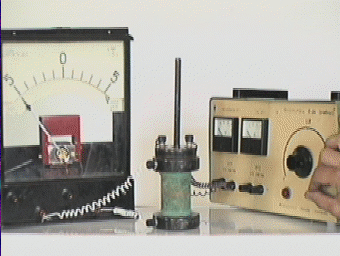

Будем включать и выключать источник тока. При включении и выключении источника тока, стрелка прибора отклоняется то вправо, то влево от нулевого деления. Если по катушке протекает постоянный по величине и направлению электрический ток, стрелка электроизмерительного прибора, включенного в цепь другой катушки, не отклоняется от нулевого деления.
