4. Правила выполнения соединений

1. Потоки данных или потоки управления в схемах показываются линиями. Направление потока слева направо и сверху вниз считается стандартным.

В случаях, когда необходимо внести большую ясность в схему (например, при соединениях), на линиях используются стрелки. Если поток имеет направление, отличное от стандартного, стрелки должны указывать это направление.

2. В схемах следует избегать пересечения линий. Пересекающиеся линии не имеют логической связи между собой, поэтому изменения в точках пересечения не допускаются (рис. П2.9).

Рис. П2.9. Пересекающиеся линии, не имеющие логической связи

3. Две или более входящие линии могут объединиться в одну исходящую линию. Если две или более линии объединяются в одну линию, место объединения должно быть смещено (рис. П2.10.).

Рис. П2.10. Пример объединения двух входящих линий в одну

4. Линии в схемах должны подходить к символу либо слева, либо сверху, а исходить либо справа, либо снизу. Линии должны быть направлены к центру символа.

5. При необходимости линии в схемах следует разрывать для избежания излишних пересечений или слишком длинных линий, а также если схема состоит из нескольких страниц. Соединитель в начале разрыва называется внешним соединителем, а соединитель в конце разрыва – внутренним соединителем.

6. Ссылки к страницам могут быть приведены совместно с символом комментария для их соединителей так, как показано на рис. П2.11.

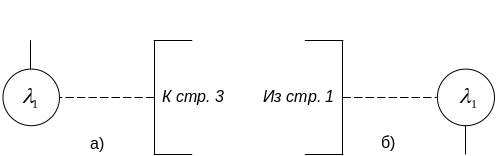

Рис. П2.11. Изображение соединителей со ссылками:

а) внешнего; б) внутреннего

Приложение 3

АНАЛИЗ ЭФФЕКТИВНОСТИ ЭЛЕКТРОМАГНИТНЫХ ЭКРАНОВ

1. Формулы для расчета эффективности

электромагнитных экранов различной формы

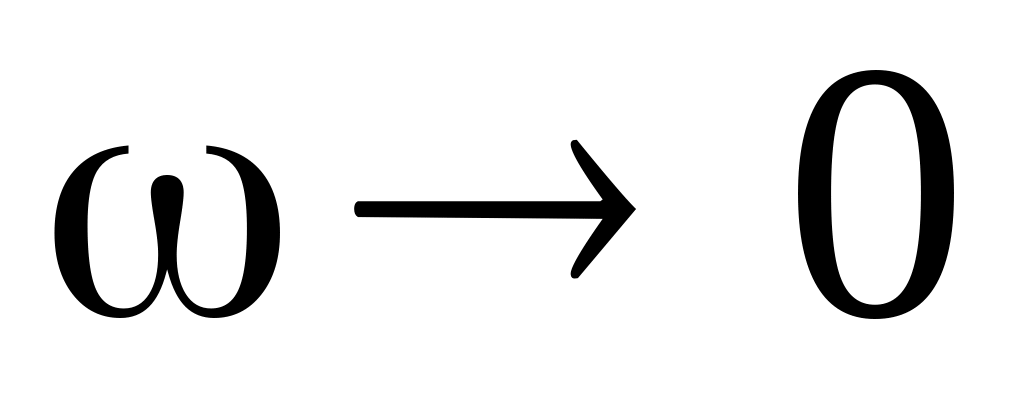

Источник помехи – магнитостатические поля ( )

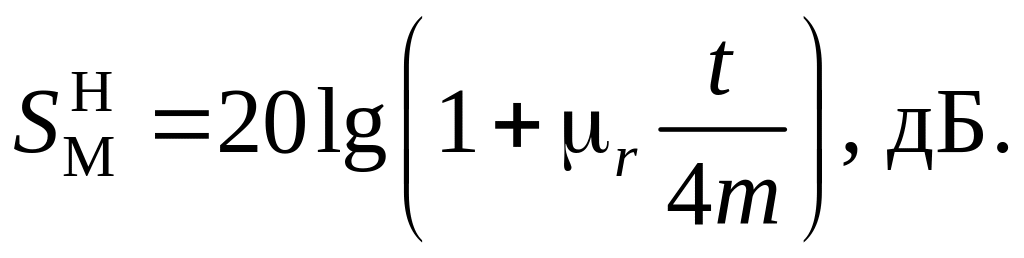

Экран из магнитного материала в форме прямоугольного параллелепипеда:

(П3.1)

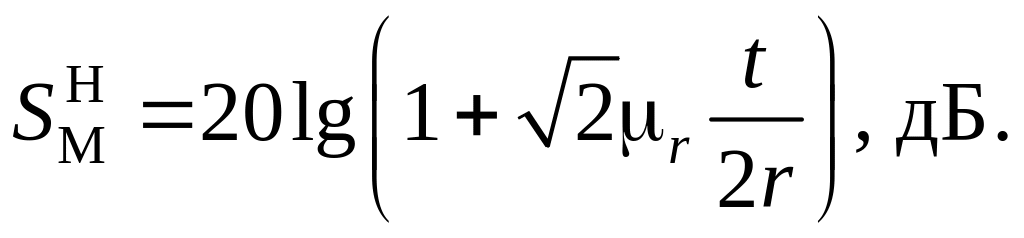

Экран из магнитного материала в форме прямого кругового цилиндра:

(П3.2)

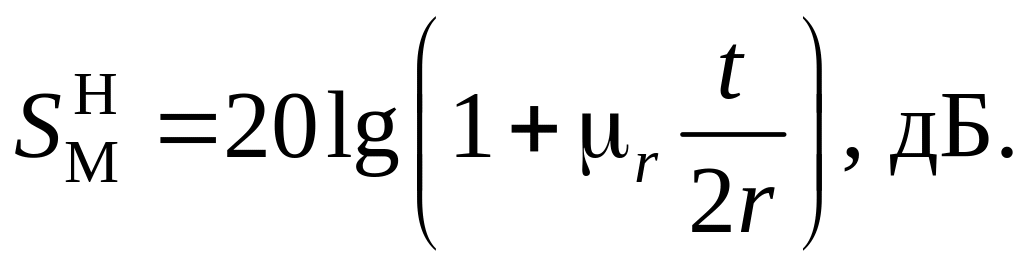

Экран из магнитного материала в форме сферы:

(П3.3)

Источник помехи – электромагнитные поля

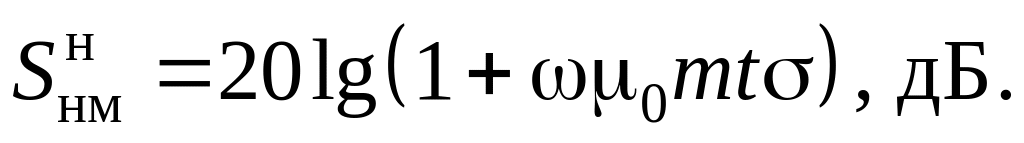

Экран из немагнитного материала в форме прямого параллелепипеда:

(П3.4)

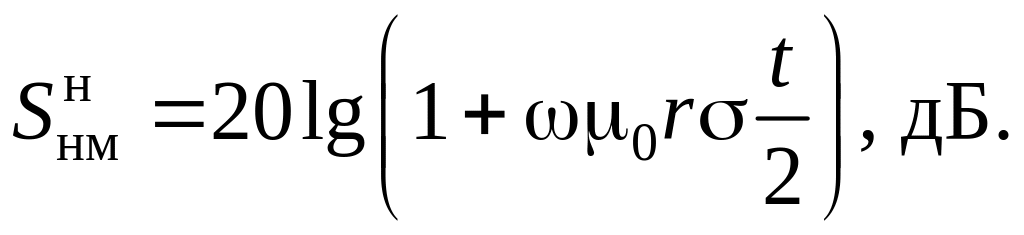

Экран из немагнитного материала в форме прямого кругового цилиндра:

(П3.5)

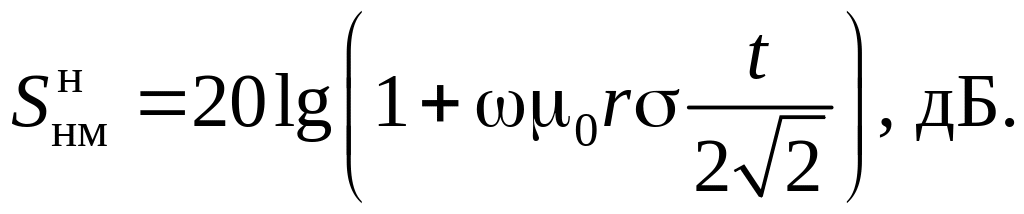

Экран из немагнитного материала в форме сферы:

(П3.6)

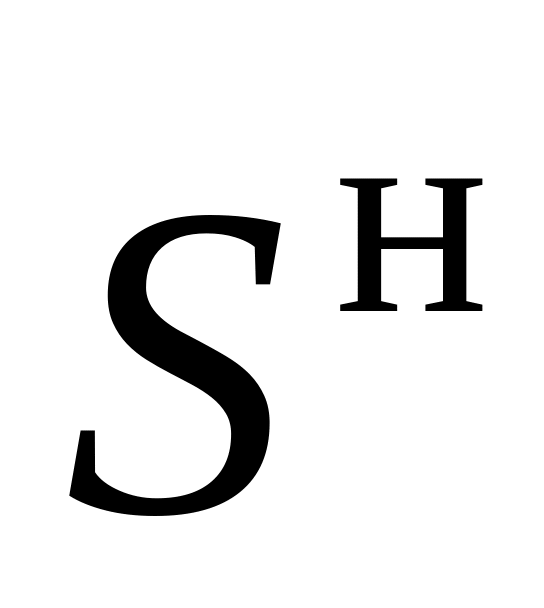

В формулах (П3.1)–(П3.6) приняты следующие обозначения:

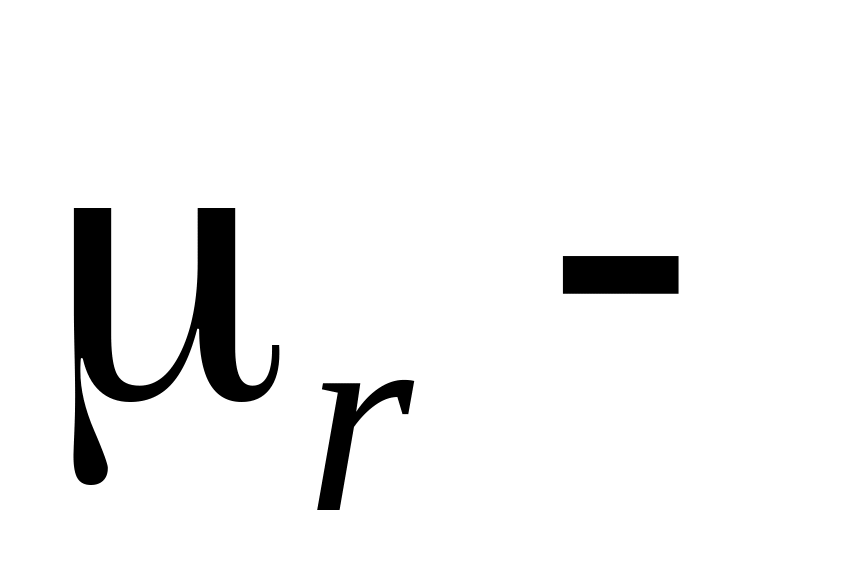

относительная дифференциальная магнитная проницаемость материала экрана, о.е.;

t – толщина экрана, м;

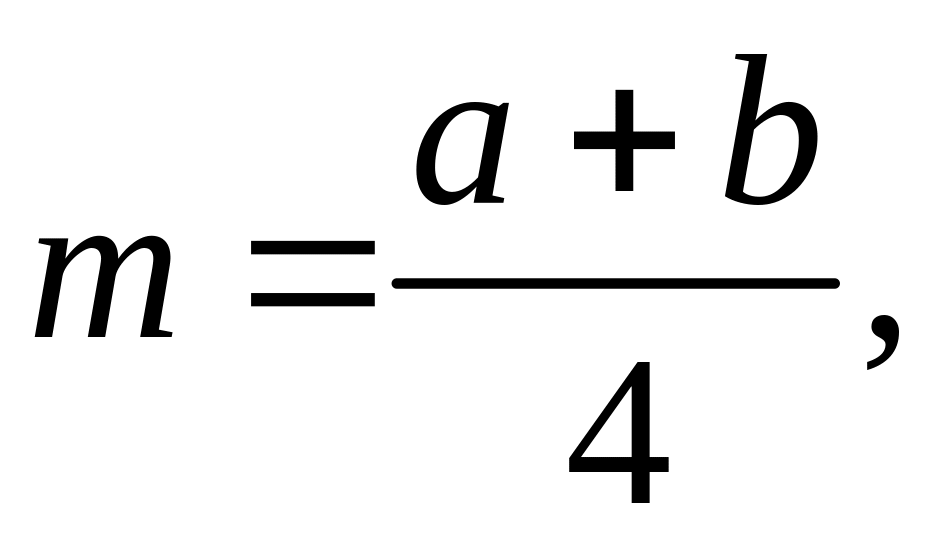

m – конструктивный размер, м, определяемый по формуле

(П3.7)

где а и b – размеры основания прямого параллелепипеда, м;

r – радиус круга в основании цилиндра или сферы, м;

 – круговая частота электромагнитного поля помехи, рад;

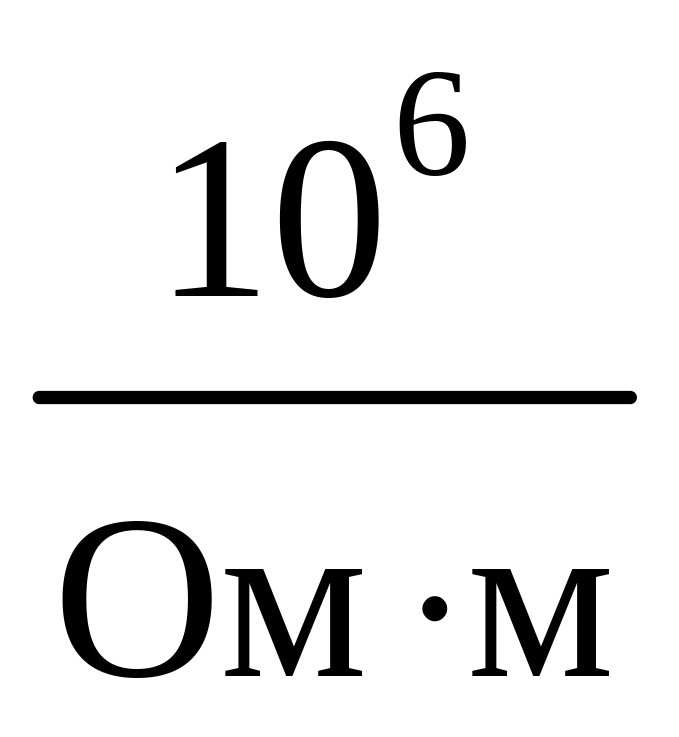

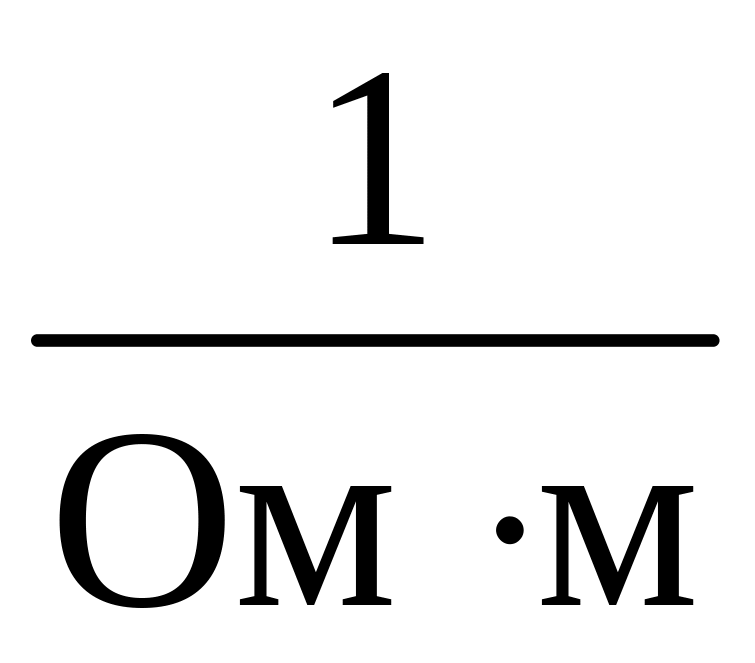

 – удельная проводимость материала экрана, .

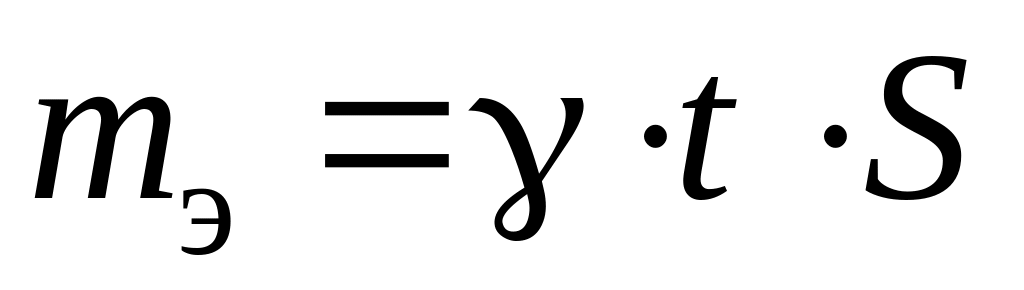

Масса экрана может быть рассчитана по формуле

, кг, (П3.8)

где – плотность материала экрана, кг/м³; S – площадь поверхности экрана, м².

2. Параметры материалов экранов

Таблица П3.1

Параметры магнитных материалов экранов

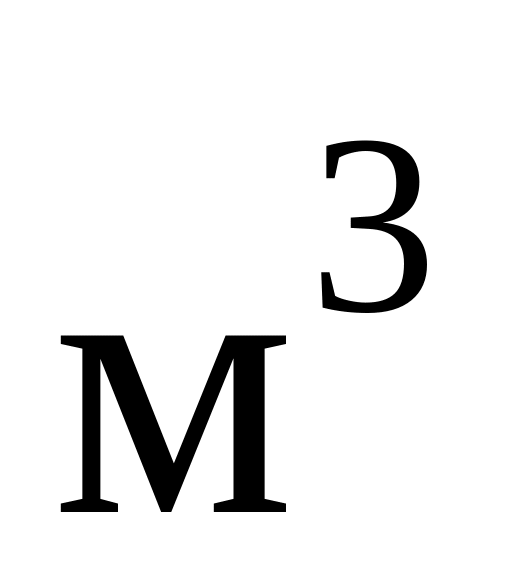

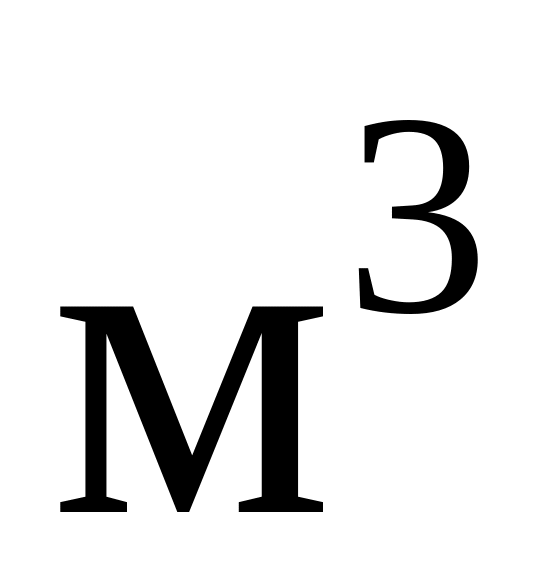

№ п/п	Наименование материала	Наибольшая относительная дифференциальная магнитная проницаемость, о.е.	Плотность, кг/
1	Чугун серый	215	6700
2	Чугун ковкий	500	6750
3	Сталь конструкционная марки 20	880	7800
4	Сталь легированная 30ХГС	940	7500
5	Сталь электротехническая марки 2421	1270	7600
6	Сталь электротехническая марки 2011	2070	7820
7	Сплав железокобальтовый 27КХ	1820	8100
8	Сплав железокобальтовый 49К2Ф	3500	8250
9	Пермаллой 80НХС	80000	8500
10	Пермаллой 79НМ- У	120000	8600

Таблица П3.2

Параметры немагнитных материалов экранов

№ п/п	Наименование материала	Удельная электрическая проводимость,	Плотность, кг/
1	Серебро техническое	62,5	10500
2	Медь электротехническая	58,0	8960
3	Бронза кадмиевая (0,9%Cd)	52,5	8800
4	Алюминий электротехнический	35,7	2700
5	Золото техническое	41,7	19300
6	Бронза кадмиевая (0,8%Cd; 0,6%Sn)	32,0	8850
7	Алюминий конструкционный (дюралюминий)	30,3	2750
8	Алюминий литейный марки АЛ6	21,2	2680
9	Бронза бериллиевая	15,4	8780
10	Латунь Л- 68	14,1	8550
11	Сталь немагнитная	6,5	7600
12	Чугун немагнитный	1,5	6850

Приложение 4

ПРОЕКТНЫЙ РАСЧЕТ МИКРОАМПЕРМЕТРА

1. Допустимые отклонения от номинального значения сопротивления

резисторов (составлено на основании данных ГОСТ 9664-74)

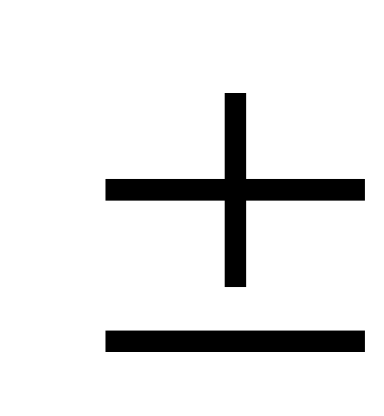

Допускаемые отклонения действительного значения сопротивления от номинального должны выбираться из ряда: 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,25; 0,5; 1; 2; 5; 10; 20; 30^* %.

__________

^* Только для переменных непроволочных резисторов с номинальным сопротивлением более 220 кОм и терморезисторов.

2. Ряды предпочтительных значений сопротивлений резисторов

(составлено на основании данных ГОСТ 28884-90)

Ряды предпочтительных значений сопротивлений резисторов делятся на две группы:

• в первую группу входят ряды с допусками до 5 %;

• во вторую группу входят ряды с допусками более жесткими, чем 5 % ( 2 % и менее).

В табл. П4.1 приведены числа, составляющие основу рядов предпочтительных значений сопротивлений первой группы. В эту же группу входят числа, полученные из табл. П4.1 умножением на коэффициент 10ⁿ, где n = 1, 2, 3,…

В табл. П4.2 приведены числа, составляющие основу рядов предпочтительных значений сопротивлений второй группы. В эту же группу входят числа, полученные из табл. П4.2 умножением или делением на коэффициент 10ⁿ, где n=1,2,3,…

Таблица П4.1
