5.Ознайомлення із буровою установкою Уралмаш 3д-76 ( с. Загвіздя )

Під час проходження цієї екскурсії ми взагальному ознайомились із будовою, призначення і характеристики установки Уралмаш 3Д-76.

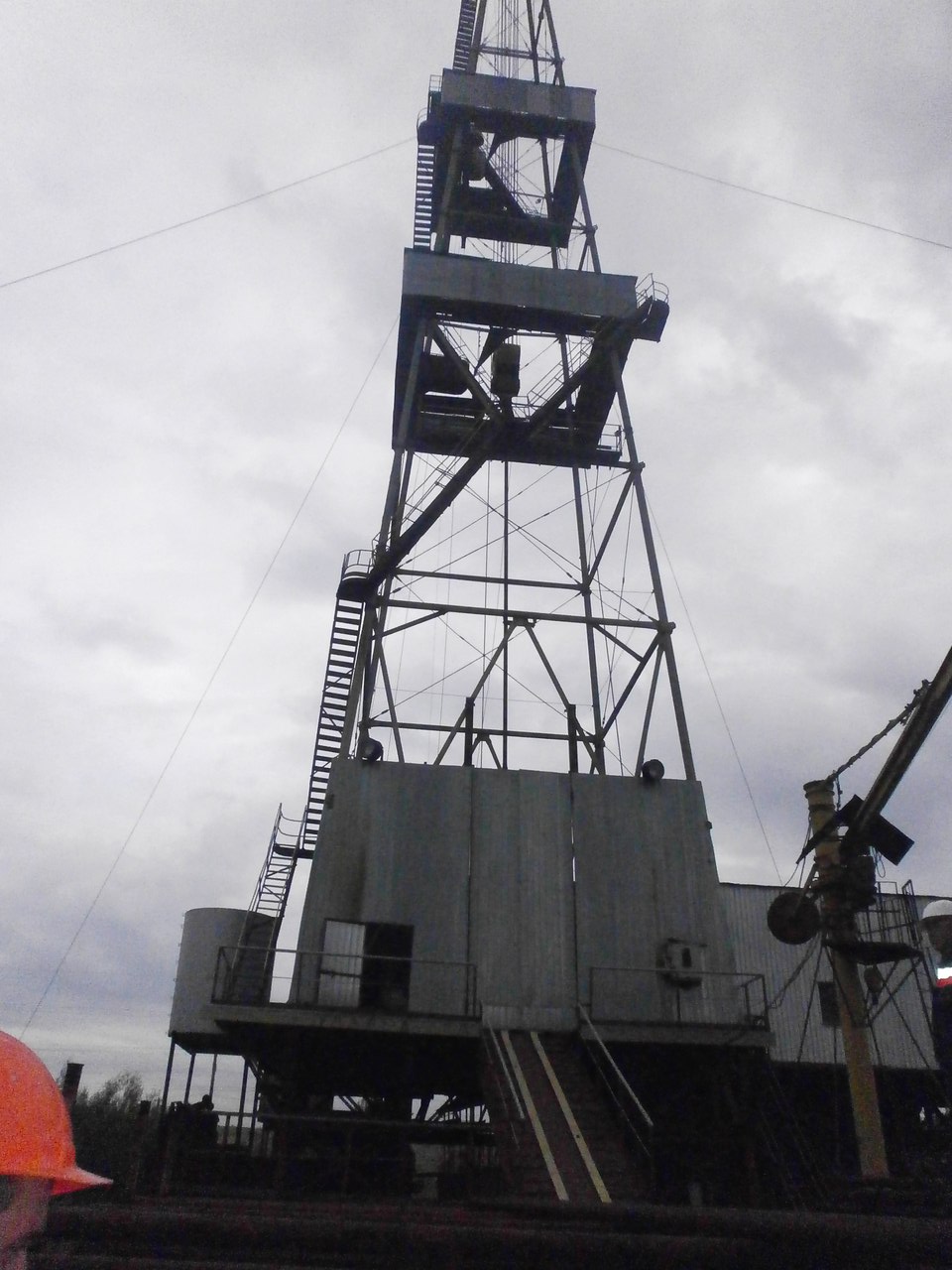

Рис. 5.1 Бурова установка Уралмаш 3Д-76

Бурова установка або бурова - комплекс бурового обладнання та споруд, призначених для буріння свердловин. Склад вузлів бурової установки, їх конструкція визначається призначенням свердловини, умовами і способом буріння.

Наземна бурова установка для розвідки і розробки родовищ нафти і газу в загальному вигляді включає наступне обладнання: бурова вишка, бурова лебідка, система верхнього приводу або ротор з вертлюгом, бурової ключ, шпильова котушка, бурові насоси, ємності, обладнання для приготування бурового розчину, обладнання очищення бурового розчину від шламу, цементувальний агрегат противикидне обладнання, містки і склад зберігання бурових труб, трубний кран, генератор для забезпечення роботи електроприводів обладнання.

Одне із головних обладнань на буровій є лебідка. Бурова лебідка — лебідка для виконання спусково-підіймальних операцій подавання бурового інструменту у вибій та інших допоміжних робіт. Бурова лебідка забезпечує спуск і підняття колони бурильних труб, подачу долота на вибій свердловини, спуск обсадних труб, передачу потужності на ротор, підняття і опускання бурової вишки; входить до складу бурової установки.

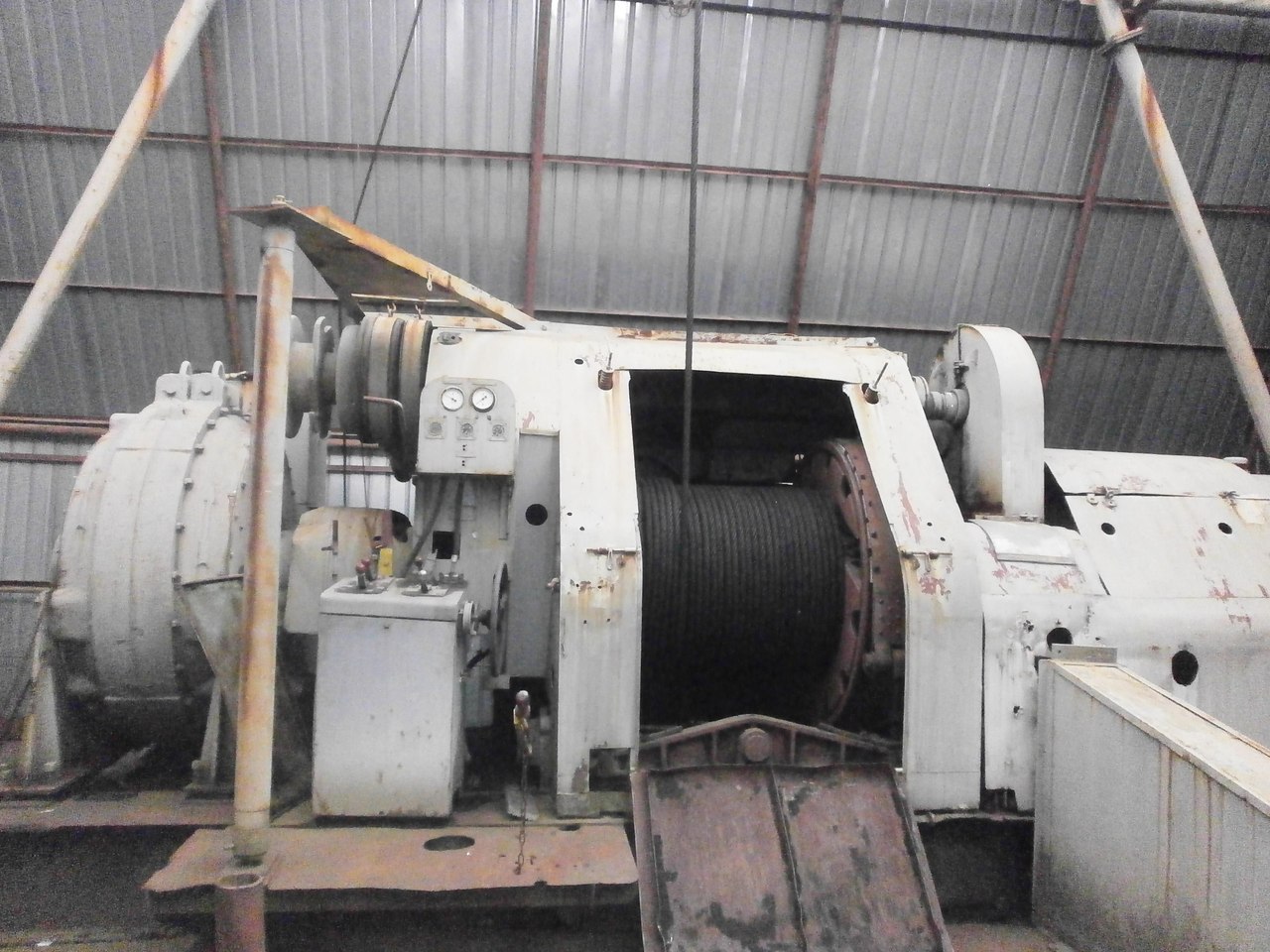

Рис. 5.2 Бурова лебідка

Буровий насос – гідравлічна машина для нагнітання промивної рідини в бурову свердловину. Гідравлічна частина складається з 2 або 3 гідравлічних коробок (залежно від кількості робочих циліндрів насоса), які об’єднані всмоктувальним і нагнітальним колекторами. На вході до всмоктувального колектора і виході з нагнітального колектора встановлюються пневматичні компенсатори нерівномірності подавання. Привод Б.н. в основному від електродвигунів або двигунів внутрішнього згоряння включає кривошипно-шатунний механізм.

Робочі органи Б.н. мають підвищену стійкість до дії частинок абразиву, нафти, хімічних реактивів і ін.

Осн. тенденція розвитку Б.н.: підвищення робочого тиску і потужності привода, розширення границь безступінчатого регулювання подачі рідини.

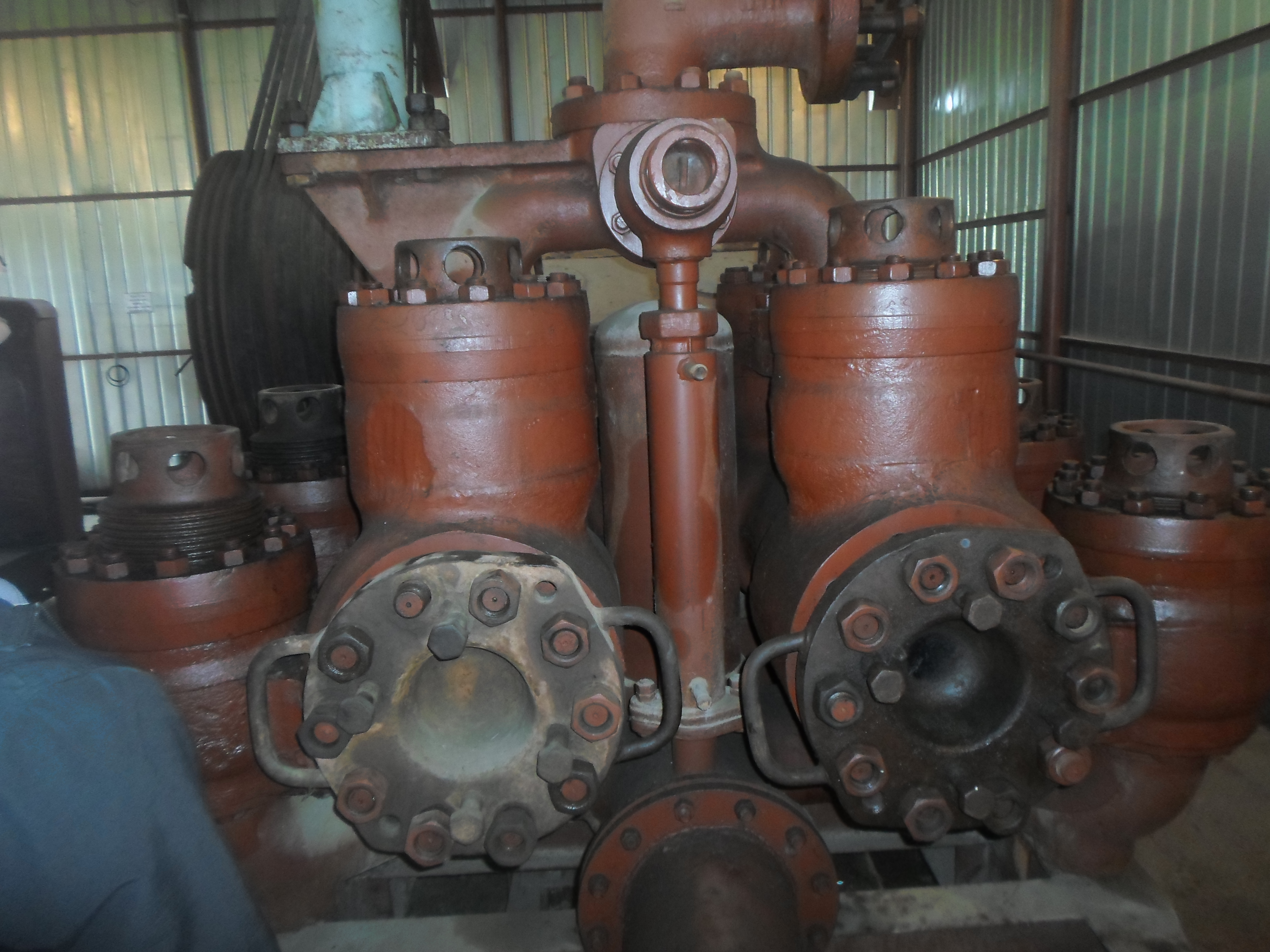

Рис. 5.3 Буровий насос

Система циркуляції бурового розчину (ЦС) являє собою комплекс механізмів та обладнання, що входить до складу бурової установки і призначена:

для приготування бурового розчину заданої щільності, складу і якості.

для очищення бурового розчину від вибуреної породи.

зберігання запасу бурового розчину.

дегазації бурового розчину (при необхідності).

хімічної обробки бурового розчину.

доливання і подачі розчину в свердловину.

видалення шламу.

Комплекс ЦС включає наступне обладнання для очищення промивної рідини - вібросито, пісковіділювач, центрифугу і дегазатор, які, маючи різну ступінь очищення бурового розчину, дозволяють підготувати шлам до утилізації.

Рис. 5.4Дегазатор Рис. 5.5 Вібросито

Крім цього обладнаня ми ознайомились із багатьма іншими і детальніше дізнались їх будову і призначення.
