Индексация траншейных экскаваторов.
В индексе траншейных экскаваторов (рис. 2) первые две буквы ЭТ означают – экскаватор траншейный, а третья – тип рабочего органа (Ц – цепной, Р – роторный). Первые две цифры индекса обозначают наибольшую глубину отрываемой траншеи (в дм), третья – порядковый номер модели. Первая из дополнительных букв после цифрового индекса (А, Б, В и т. д.) означает порядковую модернизацию машины, последующие - вид специального климатического исполнения (ХЛ – северное, Т – тропическое, ТВ – для работы во влажных тропиках). Например, индекс ЭТЦ–252А обозначает: экскаватор траншейный цепной, глубина копания 25 дм, вторая модель – 2, прошедшая первую модернизацию – А

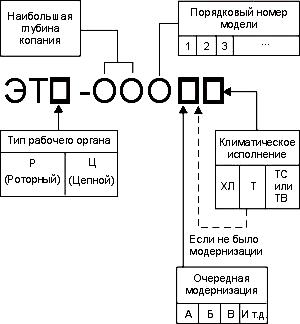

Рис. 2 – Система индексации траншейных экскаваторов.
Индексация стреловых самоходных кранов
Всем моделям стреловых самоходных кранов общего назначения, выпускаемым заводами Минстройдормаша, присваивается индекс, структурная схема которого показана на рис. 3. Первые две буквы индекса КC обозначают кран стреловой самоходный; четыре основные цифры индекса последовательно обозначают: размерную группу (грузоподъемность в т) крана, тип ходового устройства, способ подвески стрелового оборудования и порядковый номер данной модели крана.
Десять размерных групп кранов обозначаются соответственно цифрами с 1 по 10. Тип ходового устройства указывается цифрами с 1 по 9, причем цифра 1 обозначает гусеничное устройство (Г), 2 – гусеничное уширенное (ГУ), 3 – пневмоколесное (П), 4 – специальное шасси автомобильного типа (Ш), 5 – шасси стандартного грузового автомобиля (А), 6 – шасси серийного трактора (Тр), 7 – прицепное ходовое устройство (Пр), 8,9 – резерв. Способ подвески стрелового оборудования указывается цифрами 6 или 7, обозначающими соответственно гибкую или жесткую подвеску. Последняя цифра индекса (цифра с 1 по 9) обозначает порядковый номер модели крана. Следующая после цифрового индекса дополнительная буква (А, Б, В и т.д.) обозначает порядковую модернизацию данного крана, последующие буквы (ХЛ, Т или ТВ) – вид специального климатического исполнения машины: ХЛ – северное, Т – тропическое, ТВ – для работы во влажных тропиках. Например, индекс КС–4561АХЛ обозначает: кран стреловой самоходный, четвертой размерной группы (грузоподъемностью 16т), на стандартном шасси грузового автомобиля, с гибкой подвеской стрелового оборудования, первая модель, прошедшая первую модернизацию, в северном исполнении.

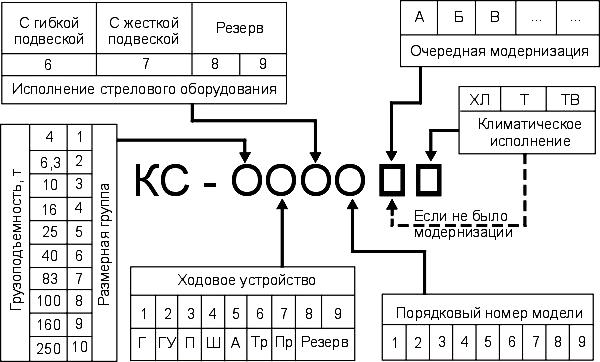

Рис. 3 - Система индексации стреловых самоходных кранов
Система индексации строительных башенных кранов.
Система индексации строительных башенных кранов, выпускавшихся заводами бывшего Минстройдормаша СССР, представлена на рис. 4. В индекс крана входят буквенные и цифровые обозначения. Буквы перед цифрами обозначают: КБ – кран башенный, КБМ – кран башенный модульной системы, КБР – кран башенный для ремонта зданий, КБГ – кран башенный для гидротехнического строительства. Цифры цифровой части индекса последовательно обозначают: первая цифра – номер размерной группы, в том числе соответствующий номинальному грузовому моменту (1-я – до 30 т∙м, 2-я – 75, 3-я – 125, 4-я – 175, 5-я – 300, 6-я – 550, 7-я – 800, 8-я – 1200, 9-я – более 1200 т∙м), последующие две цифры – порядковый номер базовой модели (01...69 для кранов с поворотной и 71...99 – с неповоротной) башнями. После точки указывается порядковый номер исполнения крана (0...9), который может отличаться от базовой модели длиной стрелы, высотой подъема, грузоподъемностью. В обозначении базовых моделей номер исполнения “0” обычно не ставится. Буквы (А, Б, В, ...), стоящие в индексе после цифр, обозначают очередную модернизацию (изменение конструкции без изменения основных параметров) и климатическое исполнение крана (ХЛ – для холодного, Т – тропического и ТВ – тропического влажного климата; для умеренного климата соответствующего буквенного обозначения нет). Например, индекс крана КБ–405.1А расшифровывается так: кран башенный, четвертой размерной группы, с поворотной башней, первое исполнение, первая модернизация, для умеренного климата.
Краны, выпущенные заводами Минстройдормаша до внедрения действующей индексации, а также краны, выпускаемые заводами строительных министерств, не имеют единой системы индексации. Например, индекс крана МСК–10–20 расшифровывается так: мобильный складывающийся кран грузоподъемностью 10 т и вылетом 20 м.

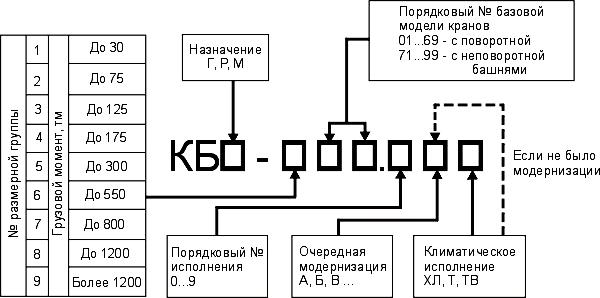

Рис. 4 – Система индексации башенных кранов
