Раздел 1
1
Дайте определение понятию «пара сил».
Объясните, почему силы пары не включают в уравнения проекций сил системы на координатные оси.
Решите задачу: для данной консольной балки определите опорные реакции заделки
F1 = 28 кН; F2 = 24 кН; m = 5 кН·м; а = 0,6 м.
Видоизмените консольную балку, сохранив данные значения нагрузок, получив при этом наибольшие значения реакций заделки.
2
Дайте определение понятию «плоская система сходящихся сил».
Изложите условие равновесия пары сил.
Решите задачу: определить величины реакций для балки с шарнирными опорами
F1 = 10 кН; F2 = 5 кН; m = 14 кН·м; а = 0,3 м.
Видоизмените нагрузку на конструкцию при сохранении геометрических параметров так, чтобы реакции опор уменьшились в 2 раза.
3
Дайте определение понятию «момент пары сил».
Опишите свойства пары сил.
Решите задачу: определить величины реакций для балки с шарнирными опорами
F1 = 14 кН; F2 = 6 кН; m = 12 кН·м; а = 0,3 м.
Видоизмените нагрузку на конструкцию при сохранении геометрических параметров так, чтобы реакции опор уменьшились в 2 раза.
4
Дайте определение понятию «плоская система произвольно расположенных сил».
Изложите условие равновесия плоской системы сходящихся сил в геометрической форме. Объясните правила построения силового многоугольника.
Решите задачу: для данной консольной балки определите опорные реакции заделки
F1
=
24 кН;
F2
=
18 кН;
m
= 7
кН·м;
а = 0,5
м.
Видоизмените консольную балку, сохранив данные значения нагрузок, получив при этом наибольшие значения реакций заделки.
5
Назовите виды балочных опор.
Изложите условие равновесия плоской системы произвольно расположенных сил.
Решите задачу: определить величины реакций для балки с шарнирными опорами
F1 = 10 кН; F2 = 2 кН; m = 15 кН·м; а = 0,4 м.
Видоизмените нагрузку на конструкцию при сохранении геометрических параметров так, чтобы реакции опор уменьшились в 2 раза.
6
Дайте определение понятию «центр параллельных сил».
Изложите формулы для определения центра тяжести тела, составленного из тонких однородных пластинок.
Р
ешите задачу: для данной консольной балки определите опорные реакции заделки
F1 = 4 кН; F2 = 2 кН; m = 5 кН·м; а = 0,2 м.
Видоизмените консольную балку, сохранив данные значения нагрузок, получив при этом наибольшие значения реакций заделки.
Раздел 2
7
Назовите внутренние силовые факторы, возникающие в элементах конструкций.
Объясните, какие внутренние силовые факторы и напряжения возникают в поперечных сечениях бруса при растяжении (сжатии).
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 20 кН;
F2 = 10 кН;
F3 = 5 кН;
A1 = 1,8 см2;
A2 = 3,2 см2.
Спроектируйте брус из условия прочности, если сечение – круг. Принять [σ] = 160 МПа.
8
Дайте определение коэффициента поперечной деформации.
Охарактеризуйте материалы по типу их диаграмм растяжения.
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 20 кН;
F2 = 8 кН;
F3 = 4 кН;
A1 = 1,0 см2;
A2 = 1,5 см2.
Спроектируйте брус из условия прочности, если сечение – квадрат. Принять [σ] = 160 МПа.
9
Дайте определение принципу начальных размеров.
Объясните, как назначаются знаки продольной силы и нормального напряжения.
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 16 кН;
F2 = 25 кН;
F3 = 28 кН;
A1 = 1,2 см2;
A2 = 2,8 см2.
Спроектируйте брус из условия прочности, если сечение – круг. Принять [σ] = 160 МПа.
10
Назовите внутренние силовые факторы, возникающие в поперечном сечении бруса при растяжении (сжатии).
Сформулируйте закон Гука в современной форме при растяжении и сжатии.
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 26 кН;
F2 = 9 кН;
F3 = 3 кН;
A1 = 1,9 см2;
A2 = 2,6 см2.
Спроектируйте брус из условия прочности, если сечение – квадрат. Принять [σ] = 160 МПа.
11
Дайте определение механическому напряжению.
Раскройте сущность метода сечений.
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 14 кН;
F2 = 16 кН;
F3 = 10 кН;
A1 = 2,1см2;
A2 = 2,9 см2.
Спроектируйте брус из условия прочности, если сечение – круг. Принять [σ] = 160 МПа.
12
Дайте определение виду нагружения растяжения или сжатия.
Объясните различие между предельным и допускаемым напряжениями.
Решите задачу: построить эпюры продольных сил и нормальных напряжений по длине бруса.
F
1
= 28 кН;
F2 = 14 кН;
F3 = 5 кН;
A1 = 1,9 см2;
A2 = 2,4 см2.
Спроектируйте брус из условия прочности, если сечение – квадрат. Принять [σ] = 160 МПа.
13
Дайте определение понятию «деформация кручения».
Сформулируйте закон Гука при сдвиге.

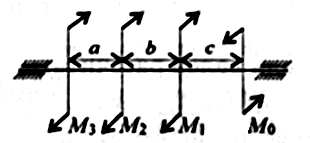

Решите задачу: для заданного бруса круглого сечения построить эпюру крутящих моментов. Для материала бруса (Сталь 3) принять [τ] =
= 70 МПа.
а = b = c = 2,0 м; P1 = 3,0 кВт; P2 = 3,5 кВт; P3 = 4,0 кВт
Спроектируйте вал из условия прочности.
14
Назовите внутренние силовые факторы, возникающие в поперечном сечении бруса при кручении.
Раскройте сущность расчёта по определению нагрузочной способности.
Решите задачу: для заданного бруса круглого сечения построить эпюру крутящих моментов. Для материала бруса (Сталь 3) принять [τ] = = 70 МПа.
а = b = c = 1,5 м; P1 = 2,5 кВт; P2 = 3,0 кВт; P3 = 3,5 кВт
