Исходные данные и результаты расчета
Номер слоя |
Толщина слоя, м |
Исходные |
Расчетные |
|||||||||
Плотность грунта ρ, кН/м3 |
Плотность частиц ρs, кН/м3 |
Природная влажность w, % |
Влажность на границе текучести wL, % |
Влажность на границе раскатанности wP, % |
Удельный вес грунта γ(ysb), кН/м3 |
Удельный вес твердых частиц грунта γs, кН/м3 |
Число пластичности IP,% |
Показатель текучести IL, % |
Коэффициент пористости е |
коэффициент водонасыщенности Sr |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
2 |
3,5 |
1,92 |
2,73 |
33,7 |
48 |
30,5 |
18,84 |
26,78 |
17,5 |
0,183 |
0,9 |
- |
3 |
4,5 |
2,06 |
2,7 |
22,2 |
- |
- |
20,21 |
26,49 |
- |
- |
0,6 |
0,999 |
Таблица 4.3
Гранулометрический состав грунтов
№ грунта |
>10 мм |
10-5 мм |
5-2 мм |
2-1 мм |
1-0,5 мм |
0,5-0,25 мм |
0,25-0,1 мм |
< 0,1 мм |
3 |
- |
- |
- |
3 |
19 |
40 |
33,7 |
4,3 |

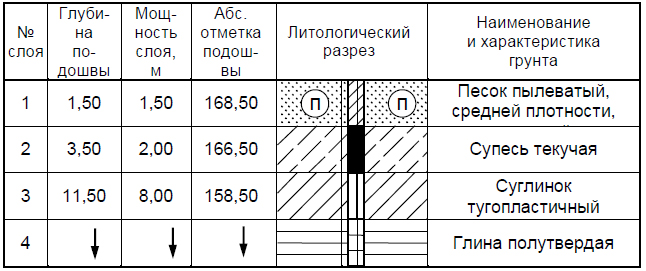

На основе проведенного анализа строится геологическая колонка, пример которой представлен на рис. 4.1.
Рис. 4.1. Пример геологической колонки
Условные графические обозначения грунтов, а также консистенции и степени влажности грунтов на инженерно-геологических разрезах и колонках приведены в приложении 3 на рис. 1 и 2 соответственно.
При выполнении расчетов оснований и фундаментов по I и II группам предельных состояний используются расчетные прочностные и деформационные характеристики грунтов, которые определяются по формуле
,
где Xn – нормативное значение характеристики грунта;
γg – коэффициент надежности по грунту.
Коэффициент надежности по грунту при вычислении расчетных значений прочностных характеристик (удельного сцепления c, угла внутреннего трения φ дисперсных грунтов, а также плотности (удельного веса y) грунта ρ) устанавливают в зависимости от изменчивости этих характеристик, числа определений и значения доверительной вероятности α (ГОСТ 20522-96).
Для прочих характеристик грунта допускается принимать γg равным единице.
При выполнении расчетно-графической работы и практических заданий значения коэффициентов надежности по грунту могут быть приняты по табл. 4.4.
Расчетные значения характеристик грунтов c, φ и γ для расчетов по несущей способности обозначают cI, ψI и γI, а по деформациям – cII, ψII и γII. Их величины, а также модуль деформации грунтов Е приводят в табл. 4.5.
Таблица 4.4
Коэффициенты надежности по грунту
Характеристика грунта |
Величина коэффициента γg при расчетах |
|
по несущей способности |
по деформациям |
|
Удельный вес γ |
1,1 |
1,05 |
Угол внутреннего трения φ |
1,1 |
1,05 |
Удельное сцепление с |
1,5 |
1,1 |
Таблица 4.5
