Додаток
Таблиця 1.
Основні стандартні положення санітарних приладів і
водорозбірних пристроїв
Прилад |
Висота розташування від підлоги, м |
|
борта приладу |
арматури |
|
1. Унітаз |
0,40 |
0,4 (ЗБК), 1,2 (ЗБН) 1,8 (ЗБВ) - низ бачка |
2. Ванна |
0,6÷0,65 |
0,75 (ЗВ), 1,0 (ЗВУ) |
3. Умивальник |
0,8 |
1,0 (ЗУ) |
4. Мийка |
0,8 |
0,8 (ЗМ) |
5. Раковина |
0,85 |
1,10 (ЗР) |
6. Рушниковисушувач |
0,6 низ 1,7 верх |
|
7. Зовнішній поливальний кран |
|
0,3÷1,0 від землі |
Умовні позначки:
ЗБК, ЗБН, ЗБВ - змивні бачки "компакт", низько- і високоразташовані відповідно;
ЗВ - змішувач ванни;
ЗВУ - змішувач ванни й умивальника;
ЗУ - змішувач умивальника;
З
M
- змішувач мийки;
ЗР - змішувач раковини.
Мал.1
Основні
стандартні монтажні положення стояків
внутрішнього холодного й гарячого
водопроводів, внутрішньої каналізації
Мал. 2. Генплан з інженерними мережами
Мал. 3 Фрагмент плану типового поверху М 1:100
Мал.4 Фрагмент плану підвалу М1:100
Мал.5 Фрагмент розрахункової аксонометричної схеми холодного водопроводу
Мал.6 Фрагмент розрахункової аксонометричної схеми гарячого водопроводу
Мал.7 Фрагмент аксонометричної схеми системи каналізації
Мал.8 Поздовжній профіль мережі
Таблиця 2.
Таблиця гідравлічного розрахунку сталевих труб гарячого водопостачання
Витрати води |
d, мм |
||||||||||||||
л/з |
м3/год |
15 |
20 |
25 |
32 |
40 |
50 |
70 |
|||||||
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
U, м/с |
i, мм/м |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
0,01 |
0,037 |
|
7,2 |
|
|
|
|
|
|
|
|
|
|
|
|
0,02 |
0,074 |
|
15,4 |
|
2,0 |
|
0,5 |
|
|
|
|
|
|
|
|
0,03 |
0,110 |
|
34,7 |
|
5,1 |
|
1,0 |
|
|
|
|
|
|
|
|
0,04 |
0,148 |
|
61,0 |
|
9,1 |
|
2,2 |
|
|
|
|
|
|
|
|
0,05 |
0,184 |
|
98,6 |
|
13,5 |
|
3,2 |
|
|
|
|
|
|
|
|
0,06 |
0,222 |
|
130,1 |
|
16,2 |
|
4,0 |
|
|
|
|
|
|
|
|
0,07 |
0,252 |
0,61 |
144,4 |
0,29 |
19,0 |
0,167 |
4,41 |
|
|
|
|
|
|
|
|
0,08 |
0,288 |
0,70 |
203,4 |
0,34 |
24,8 |
0,190 |
5,76 |
|
|
|
|
|
|
|
|
0,09 |
0,334 |
0,79 |
238,8 |
0,38 |
31,4 |
0,21 |
7,29 |
|
|
|
|
|
|
|
|
0,10 |
0,360 |
0,87 |
294,8 |
0,42 |
38,1 |
0,24 |
8,50 |
|
|
|
|
|
|
|
|
0,11 |
0,396 |
0,96 |
356,7 |
0,46 |
46,9 |
0,26 |
10,89 |
0,14 |
1,80 |
|
|
|
|
|
|
0,12 |
0,432 |
1,04 |
424,5 |
0,51 |
55,8 |
0,29 |
12,96 |
0,15 |
2,20 |
|
|
|
|
|
|
0,13 |
0,465 |
1,13 |
498,2 |
0,55 |
65,5 |
0,31 |
13,21 |
0,16 |
2,60 |
|
|
|
|
|
|
0,14 |
0,504 |
1,22 |
577,7 |
0,59 |
75,9 |
0,33 |
17,64 |
0,18 |
2,98 |
|
|
|
|
|
|
0,15 |
0,540 |
1,31 |
663,2 |
0,63 |
87,2 |
0,36 |
20,25 |
0,19 |
3,43 |
|
|
|
|
|
|
0,16 |
0,576 |
1,39 |
754,6 |
0,67 |
99,2 |
0,38 |
23,00 |
0,20 |
3,90 |
0,15 |
1,77 |
|
|
|
|
0,17 |
0,612 |
1,48 |
851,9 |
0,72 |
112,0 |
0,41 |
26,00 |
0,22 |
4,40 |
0,16 |
2,00 |
|
|
|
|
0,18 |
0,648 |
1,57 |
955,0 |
0,76 |
125,5 |
0,43 |
29,16 |
0,23 |
4,90 |
0,17 |
2,23 |
|
|
|
|
Продовження табл. 2.
0,19 |
0,684 |
1,65 |
1064,1 |
0,80 |
139,9 |
0,45 |
32,50 |
0,24 |
5,50 |
0,18 |
2,49 |
0,10 |
0,55 |
|
|
0,20 |
0,720 |
1,74 |
1179,1 |
0,84 |
154,9 |
0,49 |
36,00 |
0,25 |
6,10 |
0,19 |
2,76 |
0,11 |
0,61 |
|
|
0,25 |
0,900 |
2,18 |
1852,3 |
1,05 |
242,1 |
0,60 |
56,25 |
0,32 |
8,50 |
0,24 |
4,31 |
0,14 |
0,96 |
|
|
0,40 |
1,44 |
|
|
1,68 |
619,9 |
0,96 |
144,00 |
0,51 |
22,40 |
0,38 |
1,04 |
0,22 |
2,45 |
|
|
0,45 |
1,62 |
|
|
1,89 |
784,5 |
1,08 |
182,25 |
0,57 |
30,90 |
0,42 |
14,00 |
0,24 |
3,10 |
0,15 |
0,80 |
0,50 |
1,80 |
|
|
2,10 |
986,6 |
1,19 |
225,00 |
0,63 |
38,10 |
0,47 |
17,25 |
0,27 |
3,80 |
0,16 |
0,99 |
0,55 |
1,98 |
|
|
2,30 |
1211,7 |
1,31 |
272,25 |
0,69 |
46,10 |
0,52 |
20,87 |
0,30 |
4,64 |
0,19 |
1,20 |
0,60 |
2,16 |
|
|
2,52 |
1443,1 |
1,43 |
324,00 |
0,76 |
54,90 |
0,57 |
24,85 |
0,32 |
5,52 |
0,20 |
1,42 |
0,65 |
2,34 |
|
|
|
|
1,55 |
359,80 |
0,82 |
64,40 |
0,61 |
29,16 |
0,35 |
6,48 |
0,21 |
1,67 |
0,70 |
2,52 |
|
|
|
|
1,67 |
417,20 |
0,89 |
74,70 |
0,66 |
33,82 |
0,38 |
7,51 |
0,23 |
1,94 |
0,75 |
2,70 |
|
|
|
|
1,79 |
479,00 |
0,95 |
85,80 |
0,71 |
38,82 |
0,41 |
8,62 |
0,25 |
2,23 |
0,80 |
2,88 |
|
|
|
|
1,91 |
545,00 |
1,01 |
97,60 |
0,76 |
44,17 |
0,43 |
9,81 |
0,26 |
2,53 |
0,85 |
3,06 |
|
|
|
|
2,03 |
615,20 |
1,07 |
110,20 |
0,80 |
49,87 |
0,46 |
11,08 |
0,28 |
2,86 |
0,90 |
3,24 |
|
|
|
|
2,14 |
689,70 |
1,14 |
123,50 |
0,85 |
55,91 |
0,49 |
12,42 |
0,29 |
3,40 |
0,95 |
3,42 |
|
|
|
|
2,30 |
786,50 |
1,20 |
137,60 |
0,90 |
62,20 |
0,51 |
13,84 |
0,31 |
3,57 |
1,00 |
3,60 |
|
|
|
|
2,39 |
851,50 |
1,27 |
152,50 |
0,95 |
69,02 |
0,54 |
15,33 |
0,33 |
3,96 |
1,05 |
3,78 |
2,50 |
938,8 |
1,33 |
168,2 |
2,50 |
968,80 |
1,33 |
168,20 |
0,99 |
76,09 |
0,57 |
16,90 |
0,34 |
4,36 |
1,10 |
4,97 |
|
|
|
|
1,39 |
|
1,39 |
184,50 |
1,04 |
83,51 |
0,60 |
18,55 |
0,36 |
4,79 |
1,15 |
4,15 |
|
|
|
|
|
|
1,46 |
201,70 |
1,03 |
91,28 |
0,62 |
20,30 |
0,38 |
5,23 |
1,20 |
4,32 |
|
|
|
|
|
|
1,52 |
219,60 |
1,13 |
99,39 |
0,65 |
22,08 |
0,39 |
5,70 |
1,25 |
4,50 |
|
|
|
|
|
|
1,58 |
238,30 |
1,18 |
107,84 |
0,68 |
23,95 |
0,41 |
6,18 |
1,30 |
4,69 |
|
|
|
|
|
|
1,64 |
257,80 |
1,23 |
116,64 |
0,70 |
25,90 |
0,43 |
6,69 |
1,35 |
4,85 |
|
|
|
|
|
|
1,71 |
278,00 |
1,28 |
125,78 |
0,73 |
27,94 |
0,44 |
7,21 |
1,40 |
5,04 |
|
|
|
|
|
|
1,77 |
298,90 |
1,32 |
135,27 |
0,76 |
30,05 |
0,46 |
7,75 |
1,45 |
5,22 |
|
|
|
|
|
|
1,83 |
320,70 |
1,37 |
145,11 |
0,79 |
32,23 |
0,47 |
8,23 |
1,50 |
5,41 |
|
|
|
|
|
|
1,90 |
343,20 |
1,42 |
155,29 |
0,81 |
34,50 |
0,49 |
8,90 |
1,55 |
5,58 |
|
|
|
|
|
|
1,96 |
366,40 |
1,47 |
165,82 |
0,84 |
36,88 |
0,51 |
9,50 |
Закінчення табл. 2.
1,60 |
5,75 |
|
|
|
|
|
|
2,03 |
390,50 |
1,51 |
176,69 |
0,87 |
39,24 |
0,52 |
10,10 |
1,65 |
5,95 |
|
|
|
|
|
|
2,10 |
415,20 |
1,56 |
187,90 |
0,96 |
41,74 |
0,54 |
10,80 |
1,70 |
6,11 |
|
|
|
|
|
|
2,16 |
440,80 |
1,61 |
199,46 |
0,92 |
44,30 |
0,56 |
11,40 |
1,75 |
6,30 |
|
|
|
|
|
|
2,22 |
467,10 |
1,66 |
211,37 |
0,95 |
46,95 |
0,57 |
12,10 |
1,80 |
6,48 |
|
|
|
|
|
|
2,28 |
494,20 |
1,70 |
223,62 |
0,97 |
49,67 |
0,54 |
12,82 |
1,85 |
6,65 |
|
|
|
|
|
|
2,35 |
522,00 |
1,75 |
236,22 |
1,00 |
52,47 |
0,61 |
13,53 |
1,90 |
6,85 |
|
|
|
|
|
|
2,41 |
550,60 |
1,80 |
249,16 |
1,02 |
55,34 |
0,62 |
14,28 |
1,95 |
7,01 |
|
|
|
|
|
|
2,47 |
580,00 |
1,84 |
262,44 |
1,05 |
58,29 |
0,64 |
15,04 |
2,00 |
7,20 |
|
|
|
|
|
|
|
|
1,89 |
276,01 |
1,08 |
61,32 |
0,65 |
15,82 |
2,10 |
7,56 |
|
|
|
|
|
|
|
|
1,99 |
304,40 |
1,14 |
67,62 |
0,69 |
17,45 |
Таблиця 3.
Таблиця для розрахунку тепловтрат ізольованих сталевих
трубопроводів ДЕРЖСТАНДАРТ 3262-75
|
Тепловтрати ізольованих трубопроводів, Вт/м, при перепаді температур усередині й зовні труби |
|||||
15 |
30 |
35 |
40 |
45 |
50 |
|
|
4,67 |
9,33 |
10,89 |
12,45 |
14,00 |
15,56 |
|
5,87 |
11,74 |
13,70 |
15,66 |
17,62 |
19,57 |
|
7,34 |
14,68 |
17,13 |
19,57 |
22,02 |
24,47 |
|
9,27 |
18,54 |
21,63 |
24,72 |
27,80 |
30,89 |
|
10,51 |
21,03 |
24,54 |
28,05 |
31,55 |
35,06 |
|
13,15 |
26,29 |
30,68 |
35,06 |
39,44 |
43,82 |
|
16,54 |
33,09 |
38,60 |
44,11 |
49,63 |
55,14 |
|
19,39 |
38,78 |
45,25 |
61,71 |
58,17 |
64,64 |
|
22,20 |
44,39 |
51,79 |
59,19 |
66,59 |
73,99 |
|
24,98 |
49,96 |
58,28 |
66,61 |
74,94 |
83,26 |
|
30,68 |
61,35 |
71,58 |
81,80 |
92,03 |
102,25 |
|
36,15 |
72,31 |
84,36 |
96,41 |
108,45 |
120,51 |
dу – умовний прохід труби, мм; dн – зовнішній діаметр труби, мм.
Таблиця 4.
Таблиця для розрахунку тепловтрат неізольованих поліетиленових
трубопроводів Cronatherm
Таблиця 5.
Таблиця теплової ізоляції поліетиленових трубопроводів Cronatherm
Таблиця 6. Технічні характеристики водомірів ВСТ-U (ТУУ 24597020.002-97*)[3]
Діаметр |
Параметри
|
|||||
умовного |
витрата води, м3/год |
поріг |
максимальний |
гідравлічний
|
||
проходу лічильника, мм
|
мінімальний
|
эксплуата- ційний
|
максимальний
|
чутливості, м3/год, не більше
|
обсяг води за добу, м3
|
опір лічильника S,
|
15
|
0,03
|
0,9 |
3
|
0,01 |
-
|
-
|
20
|
0,06
|
1,5
|
5
|
0,02
|
-
|
-
|
25
|
0,14
|
2,1
|
7
|
0,05
|
-
|
-
|
32 |
0,24 |
3,6 |
12 |
0,1 |
- |
-
|
40
|
0,3
|
6
|
20
|
0,1 |
-
|
- |
Мал. 9 Водомірний вузол для води із крильчатим (а) і турбінним лічильником (б)
Мал.10. Типові водомірні вузли для квартири (вузол А) і будинку (вузол Б)
Мал.11 Оформлення водомірного вузла на робочих кресленнях
Таблиця 7. Витрати води й стоків санітарними приладами
Санітарні прилади
|
Секундна витрата води, л/с
|
Годинна витрата води, л/год
|
Вільний напір Нf, м |
Витрата стоків від приладу
|
Мінімаль- ні диамет- ри умовного проходу, мм
|
|||||
загальний
|
холод- ний
|
горя- чий
|
загальний
|
холод- ний
|
горя- чий
|
під- горілки
|
отво- так
|
|||
1. Умивальник, з водорозбірним краном |
0,1
|
0,1
|
-
|
30
|
30
|
-
|
2
|
0,15
|
10
|
32
|
2. Те ж, про змішувачем |
0,12
|
0,09
|
0,09
|
60
|
40
|
40
|
2
|
0,15
|
10
|
32
|
3. Раковина, мийка інвентарна з водорозбірним краном |
0,15
|
0,15
|
-
|
50
|
50
|
-
|
2
|
0,3
|
10
|
40
|
4. Мийка (у тому числі лабораторна) з змішувачем |
0,12
|
0,09
|
0,09
|
80
|
60
|
60
|
2
|
0,6
|
10
|
40
|
5. Ванна з змішувачем (у тому числі загальним для ванн і умивальника) |
0,25
|
0,18
|
0,18
|
300
|
200
|
200
|
3
|
0,8
|
10
|
40
|
6. Ванна з водогрійною колонкою й змішувачем |
0,22
|
0,22
|
- |
300
|
300
|
- |
3
|
1,1
|
15
|
40
|
7. Душова кабіна з дрібним душовим піддоном і змішувачем |
0,12
|
0,09
|
0,09
|
100
|
60
|
60
|
3
|
0,2
|
10
|
40
|
8. Душова кабіна з глибоким душовим піддоном і змішувачем |
0,12
|
0,09
|
0,09
|
115
|
80
|
80
|
3
|
0,6
|
10
|
40
|
9. Унітаз зі змивним бачком |
0,1
|
0,1
|
-
|
83
|
83
|
-
|
2
|
1,6
|
8
|
85
|
10. Поливальний кран
|
0,3
|
0,3
|
0,2
|
1080
|
1080
|
720
|
2
|
0,3
|
15
|
-
|
л/с
Таблиця 8. Норми витрати води споживачами
Водопотребители
|
Ед. изм.
|
Норми витрати води, л
|
Витрата води приладом, л/с (л/год)
|
||||||
у середню добу
|
у добу найбільшого водоспоживання |
у годину найбільшого водопотребле-ния |
|||||||
загальна (у тім числі гарячої)
|
Гаря-чий
|
загальна (у тім числі гарячої)
|
Гаря-чий
|
загальна (у тім числі
гарячої)
|
Гаря-чий
|
загальний (холодний і горя-чий)
|
холодної або гарячої
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1.Житлові будинки квартирного типу: |
|
|
|
|
|
|
|
|
|
с водопроводом і каналізацією без ванн |
1 житель
|
95
|
-
|
120
|
-
|
6,5
|
-
|
0,2 (50)
|
0,2 (50)
|
с газопостачанням |
те ж
|
120
|
-
|
150
|
-
|
7
|
-
|
0,2 (50)
|
0,2 (50)
|
с водопроводом, каналізацією й ваннами з водонагрівачами, працюючими на твердому паливі |
"
|
150
|
-
|
180
|
-
|
8,1
|
-
|
0,3 (300)
|
0,3 (300)
|
с водопроводом, каналізацією й ваннами с газовими водонагрівачами |
"
|
190
|
-
|
225
|
-
|
10,5
|
-
|
0,3 (300)
|
0,3 (300)
|
с швидкодіючими газовими нагрівачами і многоточечним водоразбором |
"
|
210
|
-
|
250
|
-
|
13
|
-
|
0,3 (300)
|
0,3 (300)
|
с централізованим гарячим водопостачанням, обладнані умивальниками, мийками й душами |
"
|
195
|
85
|
230
|
100
|
12,5
|
7,9
|
0,2 (100)
|
0,14 (60)
|
с сидячими ваннами, обладнаними душами |
"
|
230
|
90
|
275
|
110
|
14,3
|
9,2
|
0,3 (300)
|
0,2 (200)
|
с ваннами довжиною від 1500 до 1700 мм |
"
|
250
|
105
|
300
|
120
|
15,6
|
10
|
0,3 (300) |
0,2 (200)
|
Таблиця 9. Для гідравлічного розрахунку пластмасових труб d= 12-75 мм ГОСТ 18599—73*
Q, л/с |
d, мм |
|||||||||||
12 |
16 |
20 |
25 |
32 |
||||||||
V |
1000 i |
V |
1000 i |
V |
1000 i |
V |
1000 i |
V |
1000 i |
|||
0,09 |
1,79 |
716,6 |
0,80 |
103,4 |
0,45 |
26,2 |
0,28 |
8,21 |
- |
- |
||
0,095 |
1,89 |
788,7 |
0,84 |
113,8 |
0,47 |
28,8 |
0,29 |
9,04 |
- |
- |
||
0,10 |
1,99 |
863,9 |
0,84 |
124,7 |
0,50 |
31,6 |
0,31 |
9,90 |
- |
- |
||
0,11 |
2,19 |
1023,0 |
0,97 |
147,6 |
0,55 |
37,4 |
0.34 |
11,7 |
0,20 |
3,55 |
||
0,12 |
2,39 |
1193,8 |
1.06 |
172.3 |
0,60 |
43,6 |
0,37 |
13,7 |
0,22 |
4,14 |
||
0,13 |
2,59 |
1375,9 |
1,15 |
198,6 |
0,65 |
50,3 |
0,40 |
15,8 |
0,24 |
4,77 |
||
0,14 |
2,79 |
1569,2 |
1,24 |
226,5 |
0,70 |
57,4 |
0,43 |
18,0 |
0,26 |
5,45 |
||
Продовження табл. 9.
Q, л/с |
d, мм |
|||||||||
16 |
20 |
25 |
32 |
40 |
||||||
V |
1000i |
V |
1000i |
V |
1000i |
V |
1000i |
V |
1000i |
|
0,15 |
1,33 |
256,0 |
0,75 |
64,8 |
0,46 |
20,3 |
0,28 |
6,15 |
- |
- |
0,16 |
1,41 |
287,0 |
0,80 |
72,7 |
0,49 |
22,8 |
0,30 |
6,93 |
- |
- |
0,17 |
1,50 |
319,6 |
0,85 |
80,9 |
0,52 |
25,4 |
0,32 |
7,69 |
0,20 |
2,63 |
0,18 |
1,59 |
353,7 |
0,90 |
89,6 |
0,55 |
28,1 |
0,33 |
8,51 |
0,21 |
2,91 |
0,19 |
1,68 |
389,3 |
0,94 |
98,6 |
0,58 |
30,9 |
0,35 |
9,36 |
0,22 |
3,20 |
0,20 |
1,77 |
426,4 |
0,99 |
108,0 |
0,61 |
33,9 |
0,37 |
10,3 |
0,24 |
3,51 |
0,25 |
2,21 |
633,5 |
1,24 |
160,4 |
0,76 |
50,3 |
0,43 |
15,2 |
0,30 |
5,21 |
0,30 |
2,65 |
875,4 |
1,49 |
221,7 |
0,92 |
69,5 |
0,56 |
21,0 |
0,35 |
7,20 |
0,35 |
- |
- |
1.74 |
291,4 |
1,07 |
91,4 |
0,65 |
27,7 |
0,41 |
9,47 |
0,40 |
- |
- |
1,99 |
369,3 |
1,22 |
115,8 |
0,74 |
35,1 |
0,47 |
12,0 |
0,45 |
- |
- |
2,24 |
455,1 |
1,38 |
142,7 |
0,83 |
43,2 |
0,53 |
14,8 |
0,50 |
- |
- |
2,49 |
548,7 |
1,53 |
172,0 |
0,93 |
52,1 |
0,59 |
17,8 |
0,55 |
- |
- |
2,74 |
649,7 |
1,68 |
203,7 |
1,02 |
61,7 |
0,65 |
21,1 |
0,60 |
- |
- |
2,98 |
758,2 |
1,84 |
237,7 |
1,11 |
72,0 |
0,71 |
24,6 |
0,65 |
- |
- |
3,22 |
874,3 |
1,99 |
274,0 |
1,21 |
83,0 |
0,77 |
28,4 |
0,70 |
- |
- |
- |
- |
2,14 |
312,5 |
1,30 |
94,6 |
0,83 |
32,4 |
0,75 |
- |
- |
- |
- |
2 29 |
353,2 |
1,39 |
107,0 |
0,89; |
35,6 |
0,80 |
- |
- |
- |
- |
2,45 |
396,0 |
1,48 |
120,0 |
0,95 |
41,0 |
0,85 |
- |
- |
- |
- |
2,60 |
441,0 |
1,58 |
133,5 |
1,01 |
45,7 |
0,90 |
- |
- |
- |
- |
2,75 |
483,0 |
1,67 |
147,8 |
1,07 |
50,6 |
Продовження табл.9.
Q, л/с |
d, мм |
|||||||||||||
32 |
40 |
50 |
63 |
75 |
||||||||||
V |
1000i |
V |
1000i |
V |
1000i |
V |
1000i |
V |
1000i |
|||||
0,95 |
1,76 |
162,7 |
1,12 |
55,7 |
0,72 |
19,2 |
0,45 |
6,40 |
0,32 |
2,79 |
||||
1,0 |
1,85 |
178,1 |
1,18 |
61,0 |
0,76 |
21,0 |
0,48 |
7,01 |
0,34 |
3.06 |
||||
1,1 |
2,04 |
211,0 |
1,30 |
72,2 |
0,83 |
24,9 |
0,53 |
8,30 |
0,37 |
3,62 |
||||
1,2 |
2.23 |
246.2 |
1,42 |
84,2 |
0,91 |
29,0 |
0,57 |
9.6S |
0,41 |
4,22 |
||||
1.3 |
2,41 |
283,8 |
1,54 |
97,1 |
0,93 |
33,5 |
0,62 |
11,2 |
0,44 |
4,87 |
||||
1,4 |
2,60 |
323,6 |
1,66 |
110,7 |
1,06 |
33,2 |
0,67 |
12,7 |
0,47 |
5,55 |
||||
1,5 |
2,78 |
355,8 |
1,78 |
125,1 |
1,14 |
43,1 |
0,72 |
14,4 |
0,51 |
6,27 |
||||
1,6 |
2,97 |
410.1 |
1,89 |
140,3 |
1,21 |
, 48,4 |
0,77 |
16,1 |
0,54 |
7,03 |
||||
1,7 |
3,15 |
453,7 |
2,01 |
156,3 |
1,29 |
53,8 |
0,81 |
18,0 |
0,57 |
7,83 |
||||
1,8 |
- |
- |
2,13 |
172,9 |
1,35 |
59,6 |
0,86 |
19,9 . |
0,61 |
8,67 |
||||
1,9 |
- |
- |
2,25 |
190,3 |
1,44 |
65,6 |
0,91 |
21,9 |
0,64 |
9,54 |
||||
2,0 |
- |
- |
2,37 |
208,5 |
1,51 |
71,8 |
0,93 |
24.0 |
0,68 |
10,4 |
||||
2,1 |
- |
- |
2,49 |
227,3 |
1,59 |
78,3 |
1,00 |
26,1 |
0,71 |
11.4 |
||||
2,2 |
- |
- |
2,60 |
245,9 |
1,67 |
85,1 |
1,05 |
28,4 |
0,74 |
12,4 |
||||
2,3 |
- |
- |
2,72 |
267,1 |
1,74 |
92,1 |
1,10 |
30,7 |
0,78 |
13,4 |
||||
2,4 |
- |
- |
2.84 |
288,1 |
1,82 |
99,3 |
1,15 |
33,1 |
0,81 |
14,4 |
||||
2,5 |
- |
- |
2.96 |
309,7 |
1,89 |
105,7 |
1,20 |
35,6 |
0,84 |
15,5 |
||||
2,6 |
- |
- |
3,08 |
332,0 |
1,97 |
114,4 |
1,24 |
38,2 |
0,88 |
16,6 |
||||
2,7 |
- |
- |
- |
- |
2,05 |
122,4 |
1,29 |
40,8 |
0,91 |
17,8 |
||||
2.8 |
- |
- |
- |
- |
2,12 |
130,5 |
1,34 |
43,5 |
0,95 |
19,0 |
||||

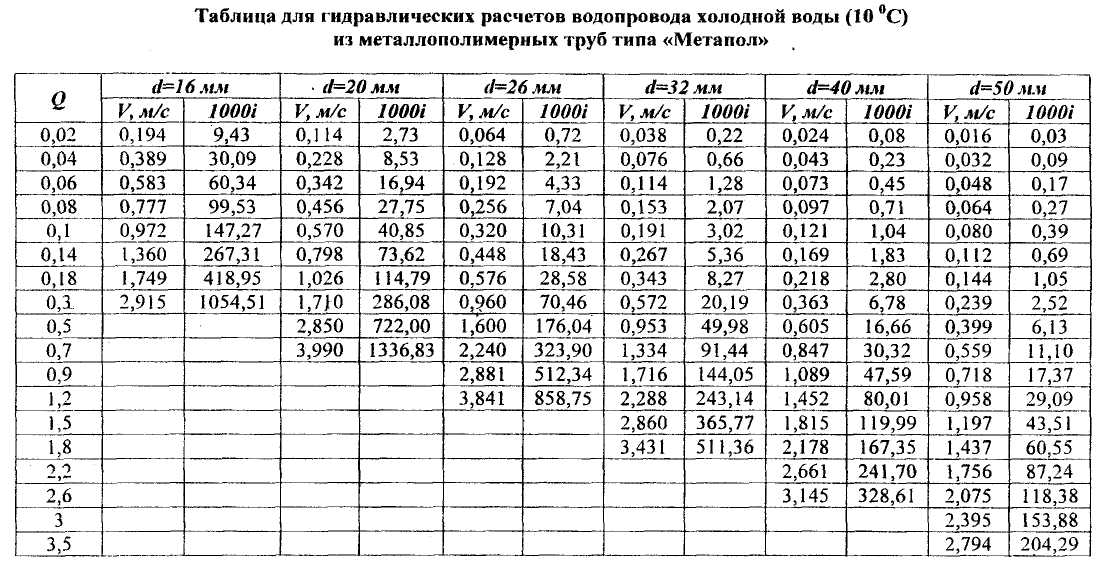

Таблиця 10 Для гідравлічного розрахунку водопроводу холодної води (10ос) з металополімерних труб типу «Метапол»
Таблиця 11 Для гідравлічного розрахунку водопроводу гарячої води (60ос) з металополімерних труб типу «Метапол»
Таблиця 12 Для гідравлічного розрахунку металопластиковых труб KISAN
Продовження
табл.12.
Таблиця 13 Питомі витрати тепла сталевими та металопластиковими трубами KISAN
Таблиця 14 Технічні дані секційних рознімних підігрівників
Мал. 12. Водоводяні швидкісні секційні підігрівники рознімні
Таблиця 15 Підбор діаметрів каналізаційних стояків
Діаметр по поверхового стояка , мм |
Кут приєднання поверхового відводу до стояка , град . |
Максимальна пропускна здатність вен-тиляційного каналізаційного стояка , л/с , при його діаметрі , мм |
|||
50 |
85 |
100 |
150 |
||
50
|
90 60 45 |
0.8 1.2 1.4 |
2.8 4.3 4.9 |
4.3 6.4 7.4 |
11.4 17.0 19.6 |
85 |
90 60 45 |
- - - |
2.1 3.2 3.6 |
- - - |
- - - |
100 |
90 60 45 |
- - - |
- - - |
3.2 4.9 5.5 |
8.5 12.8 14.5 |
150 |
90 60 45 |
- - - |
- - - |
- - - |
7.2 11.0 12.6 |
Навчальний посібник
МЕТОДИЧНІ ВКАЗІВКИ
ДО ВИКОНАННЯ КУРСОВОГО ПРОЕКТУ
З дисципліни
«САНІТАРНО-ТЕХНІЧНЕ ОБЛАДНАННЯ БУДИНКІВ»
(для студентів спеціальності 7.092103 МБГ
всіх форм навчання)
Укладачі:
ОКРУШКО Василь Юхимович
Гутарова Марина Юріївна
Яковенко Костянтин Анатолійович
