Не закриваючи документа виконайте вправу №2. Вправа №2. Побудови графічних примітивів ч. 1. Роботи з відрізками, точками та побудова ламаної лінії.

Використовуються: Інструментальна панель, Панель розширених команд, команда Введення відрізка, Поточний стиль прямої, Зміна поточного стилю прямої, Видалення об'єкта, Скасування операції.

На компактній панелі натисніть на піктограму Геометрія, щоб система перейшла в режим геометричних побудов (рис. 1-11). Активізується відповідна інструментальна панель (рис. 1-12, рис. 1-13).

Рис. 1-11.

2.1 Побудови відрізків.

2.1.1 Побудови перпендикулярних відрізків.

Для побудови відрізка натисніть Введення відрізка на панелі Геометрія (рис. 1-12а).

Послідовно на полі вікна Компас клацніть лівою клавішею миші у будь яких точках 1 і 2 - система побудувала відрізок через дві визначені вами точки (рис. 1-12б).

Рис. 1-12а. Рис. 1-12б.

Видаліть відрізок 1-2 («клацніть» по ньому лівою клавішею миші, виділіть і [Delete]).

Побудуйте відрізок р1- р2 довжиною 60 мм з кутом нахилу 0° (активуйте команду Відрізок і підставте значення довжини і кута в Панель властивостей – після кожного вводу даних натисніть [Enter]) (рис. 1-13).

Якщо Панель властивостей не з'являється при активації команди Відрізок – активуйте її: Вигляд  Панелі інструментів  Панель властивостей.

Рис. 1-13.

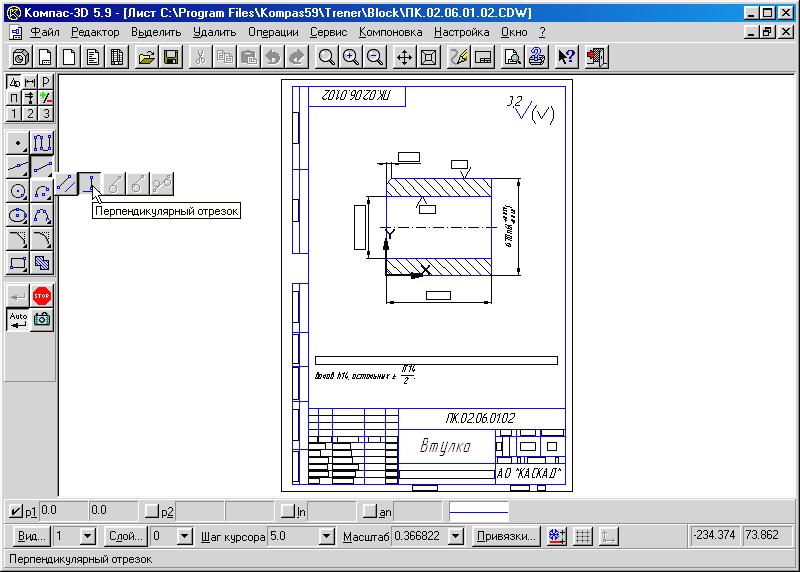

Д ля побудові відрізка р3-р4 перпендикулярно відрізку р1-р2 скористайтеся Панеллю розширених команд. Для цього клацніть на кнопці Введення відрізка і не відпускайте ліву кнопку миші. При цьому розкриється відповідна Панель розширених команд. Не відпускаючи ліву кнопку миші, помістіть курсор на піктограму Перпендикулярний відрізок і відпустіть кнопку миші (рис. 1-14).

Рис. 1-14.

Клацніть лівою клавішею миші в будь-якій точці відрізка р1-р2 (виділіть його). Потім побудуйте у точках р1 та р2 перпендикуляри довжиною 40 мм (відрізки р1- р3 та р2- р4). Аналогічно у точках р3 та р4 побудуйте перпендикуляри довжиною 20 мм. У відповідних місцях поставте точки: панель Геометрія  Точка (рис. 1-15).

Рис. 1-15.

Клацніть мишею на кнопці Перервати команду - STOP (рис. 1-16).

Рис. 1-16.

Зобразіть відрізки р1-р3, та р2-р4 штриховою лінією. Для цього виділіть (активуйте) подвійним «кликом» відрізок, щоб він перейшов у режим редагування, після цієї дії спливе строка поточного стану знизу екрана. Клацніть клавішею миші на полі Поточний стиль на рядку параметрів (рис. 1-17).

Рис. 7

Рис. 1-17.

Виберіть поточний стиль лінії – Штрихова (рис. 1-18).

Рис. 1-18.

Клацніть мишею на кнопці Створити об’єкт (рис. 1-19).

Рис. 1-19.

Зміниться поточний стиль відрізка р2 - р3 на штриховий (рис. 1-20).

Рис. 1-20.

Можливо клацнути лівою клавішею по відрізку (виділити його), потім нажати праву клавішу миші, лівою клавішею вибрати Змінити стиль та вибрати потрібне.

Скасуйте відрізок. Для скасування побудованого відрізка р1 – р2 клацніть лівою клавішею миші на відрізку р1 – р2 - відрізок змінить колір (активується), потім натисніть клавішу Delete.

Відновіть відрізок р1-р2, натиснувши кнопку Скасувати, на панелі керування (рис. 1-21).

Рис. 1-21.
