Теперь перейдем от теории к практике, ведь, как известно: «практика – критерий истины». Попробуем организовать простой вариант виртуальной частной сети, изображенный на рисунке ниже.

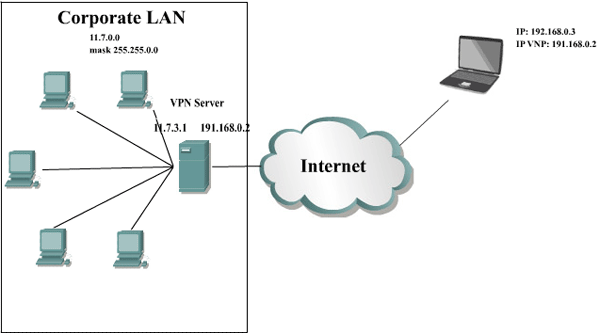

Простой вариант организации виртуальной частной сети
Удаленный сотрудник или сотрудница находится вне офиса и имеет доступ в сеть общего пользования, пускай это будет Интернет.
Адрес сети, к которой необходимо получить доступ 11.7.0.0 маска подсети соответственно 255.255.0.0. Данная корпоративная сеть – это доменная сеть, под управлением Windows 2003 Server Corporate Edition. На сервере имеется два сетевых интерфейса с IP адресами, внутренним для корпоративной сети 11.7.3.1 и внешним 191.168.0.2. Следует отметить, что при проектировании сети VPN сервер ставится в самую последнюю очередь, поэтому Вы сможете без особых проблем организовать VPN доступ к уже отлаженной и сформированной сети организации, но, в тоже время, если в управляемой сети произошли существенные изменения, то, возможно, Вам потребуется перенастроить VPN сервер.
В нашем случае имеется уже сформированная сеть, с адресами, описанными выше, необходимо настроить VPN сервер, а также разрешить определенным пользователям доступ из внешней сети. В корпоративной сети имеется внутренний сайт, к которому мы и попытаемся получить доступ посредствам виртуальной частной сети.
В Windows 2003 Server установка роли VPN сервера осуществляется достаточно просто.
Установка роли vpn сервера
Следуя подсказкам мастера, устанавливаем необходимые параметры: на втором шаге выбираем удаленный доступ (VPN или модем); потом удаленный доступ через Интернет; на 4-м шаге указываем интерфейс сервера, подключенный к Интернету, в нашем случае 191.168.0.2; далее определяем способ назначения адресов удаленным клиентам, в нашем случае это будут автоматически назначенные адреса; если у Вашей сети имеется RADIUS сервер, для централизованной проверки подлинности подключений, выберете его, если нет, тогда оставьте эту задачу VPN серверу.
Итак, VPN сервер создан, после проделанных установок, переходим к управлению пользователями нашего домена и для работников, которые нуждаются в удаленном доступе к внутренней сети организации, разрешаем этот самый доступ, установив на вкладке «Входящие звонки» соответствующий переключатель.
Настройка пользователя
При конфигурировании виртуальной частной сети следует помнить, что для корректной работы необходимо, чтобы установленный брандмауэр разрешал протоколы, используемые VPN.
С серверной частью закончили, переходим к созданию клиента виртуальной частной сети на удаленном компьютере. Для этого необходимо запустить мастер сетевых подключений. На втором шаге, следуя подсказкам, выбрать пункт «Подключить к сети на рабочем месте». На третьем шаге «Подключение к виртуальной частной сети». Следующий шаг – вводим название подключения. Пятый шаг – выбираем, следует ли предварительно подключаться к Интернету (если Вы подключаетесь с места с постоянным доступом, выберете «нет», если же используете, например, мобильный телефон в качестве модема, тогда следует выбрать предварительный набор номера для подключения к Интернету). На предпоследнем шаге вводим IP-адрес сервера, к которому осуществляется доступ.

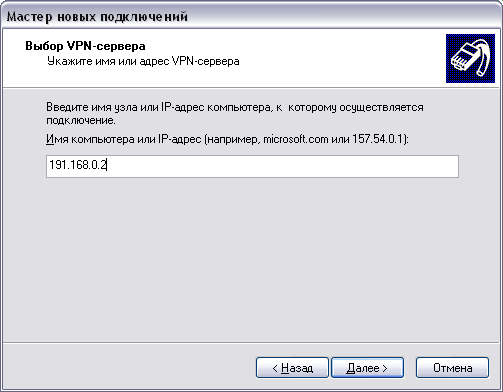

Настройка VPN - соединения
Для уже созданного подключения можно в любой момент откорректировать свойства, а также настроить некоторые моменты, касающиеся безопасности и типа созданного подключения.
Свойства соединения
Проверка
Конфигурирование удаленного доступа завершено, пришло время проверить его работоспособность. Начнем традиционно, со всеми любимой команды «ping», просто попробуем «пропинговать» какую-нибудь рабочую станцию из нашей корпоративной сети.

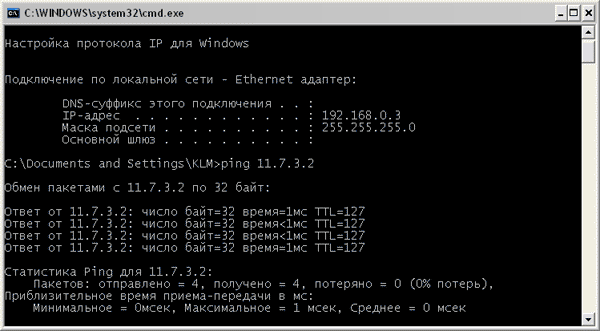

Проверка соединения
Отлично, компьютеры видны, однако удаленному работнику вряд ли понадобится это, попробуем зайти на локальный сайт организации.

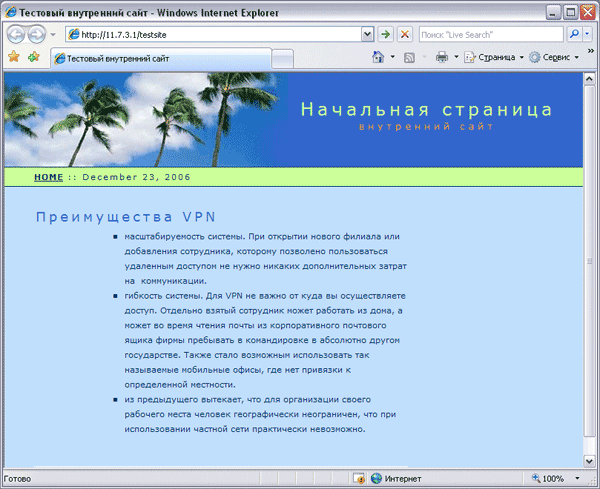

Доступ к внутреннему сайту организации, который не виден из сети общего пользования
Все отлично работает, осталось замерить производительность работы созданной виртуальной частной сети. Для этого скопируем файл через VPN подключение, а также, не используя его, на VPN сервер. В качестве физической среды передачи информации выступит 100 Мбит сеть, в этом случае пропускная способность сети не является ограничивающим фактором. Итак, копирование файла размером 342 921 216 байт происходило 121 секунду. С подключением VPN – 153 секунды. В целом потеря во времени копирования составила 26%, что естественно, поскольку при передаче информации через VPN появляются дополнительные накладные расходы в виде шифрования/дешифрования данных. В нашем случае использовался протокол PPTP, при использовании других видов протоколов потеря во времени также будет варьировать. В настоящее время Microsoft рекомендует использовать протокол L2TP IPSec вместе со смарт-картами для обеспечения максимальной защиты при проверке подлинности и передачи информации.
Выводы
Виртуальная частная сеть не новое, но, как видим, очень полезное изобретение в мире информационных технологий, которое поможет Вам безопасно получить интересующую Вас информацию.
Следует отметить, что для реализации VPN существуют целые аппаратные комплексы, однако они не взыскали широкого распространения в силу своей направленности на обслуживание больших предприятий и, как следствие, дороговизны. Вычислительная мощь аппаратных решений конечно очень высока, но не всегда востребована, поэтому программные решения, а тем более стандартные, не требующие дополнительных затрат на поиск и приобретение дополнительного программного обеспечения, снискали такую огромную популярность.
Построенная в результате VPN на самом деле очень проста, но она освещает основные моменты построения VPN. Построение других видов VPN на основе Microsoft 2003 Server принципиально ничем не отличаются, все просто и легко.
В заключение хотелось бы сказать, что на самом деле способов применения VPN действительно очень много, и они не исчерпываются только случаями, описанными в данной статье, а способы реализации перечислить практически невозможно. Однако если Вы нашли для себя выход из ситуации с помощью VPN, никогда не забывайте о такой важной составляющей, как безопасность не только информации, которая передается, но и самого подключения.
Для самостійного вивчення: Розвиток технологій віддаленого доступу. [4, с. 292-309]
