Алгоритм розрахунку

У меню Файл вибирають команду Новый расчет, а в однойменному діалоговому вікні (рис. 11.48) - потрібний пункт – Расчет на смятие при сетчастом армировании.

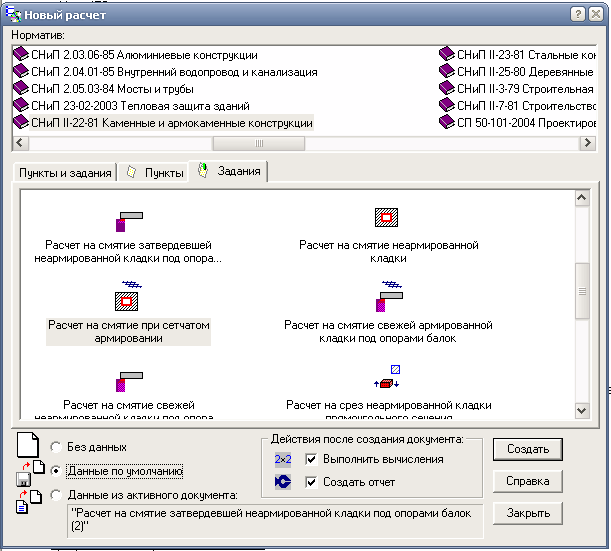

Рис. 11.48. Діалогове вікно „Новий розрахунок”, пункт розрахунок на зминання при сітковому армуванні

Для скорочення часу на введення даних для нового розрахунку останній створюють на основі даних із активного документа - для цього активують потрібний файл і в лівому нижньому кутку діалогового вікна обирають перемикач Данные из активного документа. Після цього натискають кнопку Создать.

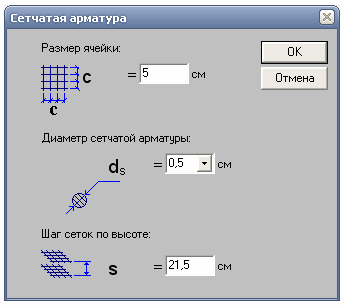

Рис. 11.49. Діалогове вікно „Сіткова арматура”

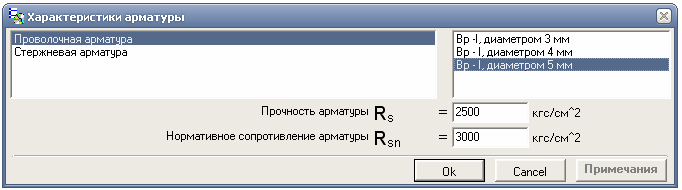

Рис. 11.50. Діалогове вікно „Характеристики арматури”

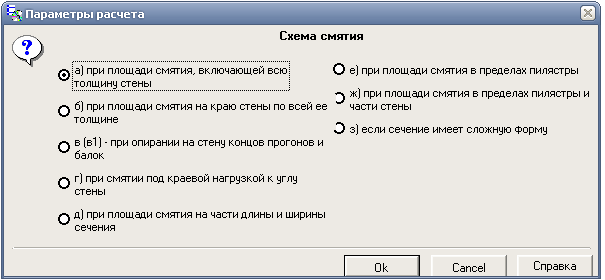

Рис. 11.51. Діалогове вікно „Параметри розрахунку”, вибір схеми зминання

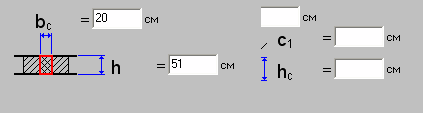

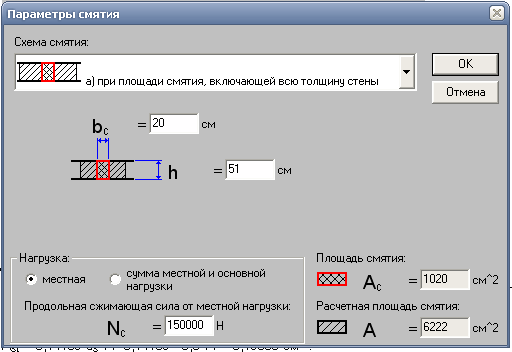

Рис. 11.52. Діалогове вікно „Параметри зминання”

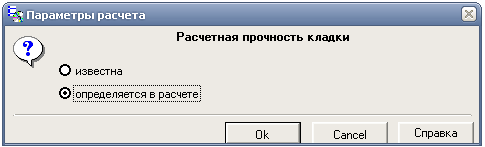

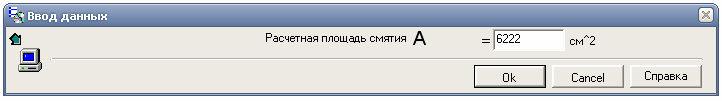

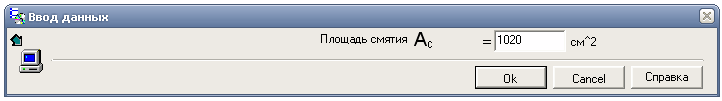

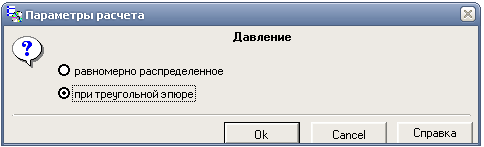

Рис. 11.53. Діалогові вікна для введення параметрів розрахунку

Після введення усіх необхідних для розрахунку даних програма видає повідомлення Выполнен расчет и создан отчет. Звіт, сформований програмою, наведено нижче мовою оригіналу.

Расчет на смятие при сетчатом армировании

Исходные данные:

Размеры прямоугольного сечения:

- h = 51 см;

Характеристики арматуры:

(Проволочная арматура; Bp - I, диаметром 5 мм):

- R_s = 2500 кгс/см²;

- R_sn = 3000 кгс/см²;

Сетчатая арматура:

- c = 5 см;

- s = 21,5 см;

- d_s = 0,5 см;

Прочность кладки:

- R = 19 кгс/см²;

Параметры смятия:

(Схема смятия - а) при площади смятия, включающей всю толщину стены):

- N_c = 150000 Н = 150000 / 10 = 15000 кгс;

- b_с = 20 см;

- A_c = 1020 см²;

- A = 6222 см².

Результаты расчета:

1) Расчет на смятие

Схема смятия - а) при площади смятия, включающей всю толщину стены.

Нагрузка - местная.

Материал кладки - полнотелый кирпич.

По табл. 21 x₁ = 2.

2) Определение расчетного сопротивления кладки сжатию

Расчетная прочность кладки - известна.

x = (A /A_c )^(1/3) = (6222/1020)^(1/3) = 1,827 (формула (19); п. 4.14).

x = 1,827 кгс/см² r x₁ = 2 кгс/см² (91,358 % от предельного значения) - условие выполнено (формула (19); п. 4.14 ).

R_c = x · R = 1,827 · 19 = 34,7 кгс/см² (формула (18); п. 4.14 ).

Вид кладки - с сетчатым армированием.

A_st = 3,14159 d_s²/4 = 3,14159 · 0,5²/4 = 0,19635 см² .

m = (2 A_st/(c · s)) · 100 = (2 · 0,19635/(5 · 21,5)) · 100 = 0,3653 % .

Пустотность материала кладки - до 25%.

R_sk = R+2 m R_s /100 = 19+2 · 0,365 · 2500/100 = 37,26 кгс/см² (формула (27); п. 4.30 ).

R_sk= 37,26 кгс/см² r 2 R = 2 · 19 = 38 кгс/см² (98,05% от предельного значения) - условие выполнено.

3) Продолжение расчета по п. 4.14

R_c = max (R_c; R_sk)= max (34,7; 38) = 38,265 кгс/см² .

4) Продолжение расчета по п. 4.13

Давление - при треугольной эпюре.

y=0,5.

Кладка - кирпичная.

d = 1,5-0,5 y=1,5-0,5 · 0,5 = 1,25.

N_c=15000 кгс r y d R_c A_c = 0,5 · 1,25 · 38,265 · 1020=24393,94 кгс (61,49 % от предельного значения) - условие выполнено.

Міцність стіни на місцеве зминання під залізобетонною балкою забезпечена.

Приклад 11.21. Визначити несучу здатність позацентрово-навантаженого армованого цегляного стовпа перерізом b×h = 510×640 мм висотою Н = 4,6 м. Ексцентриситет прикладання навантаження у напрямку більшої сторони перерізу становить е₀ = 60 мм. Цегла стовпа - глиняна пустотіла напівсухого пресування марки 125, розчин цементно-вапняний марки 50. Стовп армують сітками з квадратними чарунками зі сталі класу Вр-І діаметром 5 мм, із розміром чарунок с = 60 мм, що вкладаються через три ряди кладки з кроком s = 215 мм.
