Расчет центрально-сжатой неармированной кладки прямоугольного сечения

Исходные данные:

Усилия:

- N = 820000 Н = 820000 / 10 = 82000 кгс;

Размеры прямоугольного сечения:

- h = 51 см;

- b = 120 см;

Размеры элемента:

- высота H = 360 см.

Результаты расчета:

1) Центральное сжатие неармированных элементов (начало расчета)

Сечение - прямоугольное.

A = h b =51 · 120 = 6120 см².

2) Свободная длина элемента

Нагрузкой является - не только собственная масса элемента в пределах рассчитываемого участка.

Расчетная схема - жесткие опоры (по п. 6.7).

l₀ = 0,9 H = 0,9 · 360 = 324 см.

l_h = l₀ /h =324/51 = 6,35294 (формула (11); п. 4.1 ).

Т.к. h t 30 см: m_g = 1.

3) Определение упругой характеристики для неармированной кладки

Материал каменной конструкции - не является бутобетоном.

Марка раствора - 75.

Вид кладки - 7а. Из кирпича глиняного пластического прессования.

По табл. 15 a = 1000.

Раствор - тяжелый (1500 кг/м³ и более).

4) Продолжение расчета по п. 4.1

По табл. 18 в зависимости от l_h и a f = 0,95294.

5) Определение расчетного сопротивления кладки сжатию

Расчетная прочность кладки - определяется в расчете.

Определение расчетного сопротивления кладки сжатию

Кладка - кроме бутовой, из бутобетона и силикатного кирпича.

Высота ряда кладки - 50-150 мм.

Материал кладки - кирпич.

6) Определение расчетного сопротивления сжатию кладки из кирпича всех видов и керамических камней со щелевидными вертикальными пустотами шириной до 12 мм.

Кладка - из кирпича всех видов и из керамических камней со щелевидными вертикальными пустотами шириной до 12 мм пустотностью до 15% при высоте ряда кладки 50-150 мм.

Марка кирпича или камня - 100.

По табл. 2 R = 17 кгс/см² .

Прочность кладки определяется без понижающих коэффициентов.

7) Учет коэффициентов условия работы

A = b h = 120 · 51 = 6120 см² .

Т.к. A > 3000 см² :

g_cI = 1.

g_cII = 1.

Период твердения раствора (п. 3.11, г) - более 1 года.

g_cIII = 1,15.

Материал кладки (п. 3.11, в, д) - кроме материалов по п. 3.11 в, д.

g_cIV = 1 .

g_c = g_cI g_cII g_cIII g_cIV = 1 · 1 · 1,15 · 1 = 1,15.

Кладка - незимняя.

g_c1= 1.

R = g_c g_c1 R = 1,15 · 1 · 17 = 19,55 кгс/см² .

8) Продолжение расчета по п. 4.1

N = 82000 кгс r m_g f R A = 1·0,95294·19,55·6120=114015,46 кгс (71,92% от предельного значения) - условие выполнено (формула (10); п. 4.1).

Отже, несуча здатність цегляного простінка забезпечена.

Приклад 11.14. Перевірити несучу здатність цегляного стовпа перерізом 640×640 мм, кладку якого виконують із силікатної цегли марки 200 на розчині марки 75, центрально навантаженого розрахунковою силою N = 840 кН. Висота стовпа H = 4,6 м. Розрахункова схема – жорсткі опори.

Алгоритм розрахунку

У меню Файл вибирають команду Новый расчет, а в однойменному діалоговому вікні - потрібний пункт - Расчет центрально сжатой неармованной кладки прямоугольного сечения. Для скорочення часу на введення даних для нового розрахунку останній створюють на основі даних із активного документа (наприклад, із попередньої задачі) - для цього активують потрібний файл і в лівому нижньому кутку діалогового вікна (рис. 11.30) обирають перемикач Данные из активного документа. Після цього натискають кнопку Создать.

Для зміни даних згідно умови нової задачі виконують команду Изменить у меню Данные. У діалоговому вікні вибирають необхідні групи даних (розміри перерізу, зусилля, міцнісні характеристики матеріалів тощо) і натискають кнопку Удалить для видалення усіх значень для відмічених груп даних.

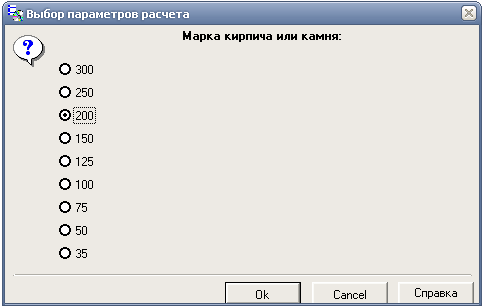

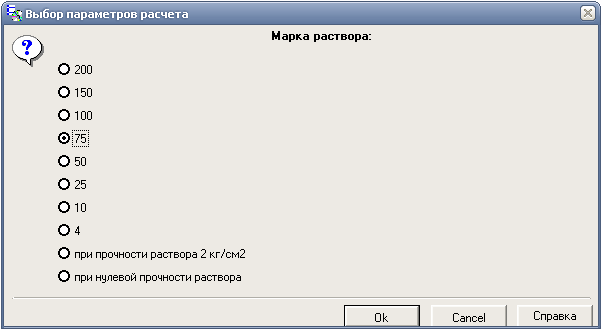

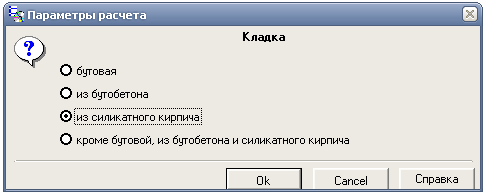

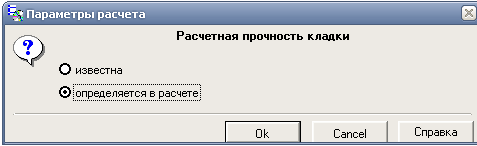

Для виконання розрахунку та автоматичного створення звіту натискають на кнопку . У вікнах, які будуть з’являтися далі, вказують потрібні параметри розрахунку (розміри перерізу, умови опирання, вид і марку розчину, каменю або цегли, параметри кладки, величину навантаження тощо).

Рис. 11.34. Діалогові вікна для вводу параметрів розрахунку

Продовження рис. 11.34

Рис. 11.35. Діалогове вікно для вводу величини нормальної сили

Після введення усіх необхідних для розрахунку даних програма видає повідомлення Выполнен расчет и создан отчет. Звіт, сформований програмою, наведено нижче мовою оригіналу.
