Алгоритм розрахунку

У меню Файл вибирають команду Новый расчет, а в однойменному діалоговому вікні (рис. 11.54) - потрібний пункт – Расчет внецентренно-сжатой армированной кладки прямоугольного сечения. Для скорочення часу на введення даних для нового розрахунку у лівому нижньому кутку діалогового вікна обирають перемикач Данные по умолчанию. Після цього натискають кнопку Создать.

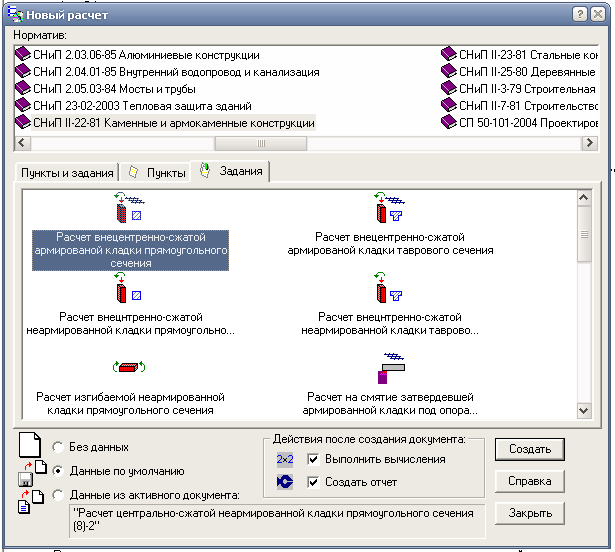

Рис. 11.54. Діалогове вікно „Новий розрахунок”, пункт розрахунок позацентрово стиснутої армованої кладки прямокутного перерізу

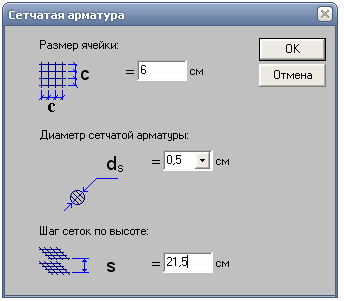

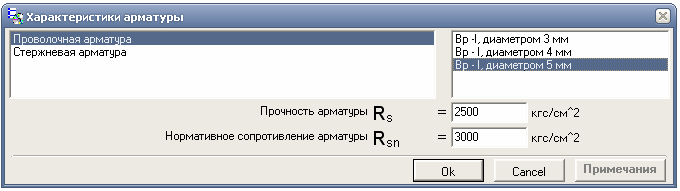

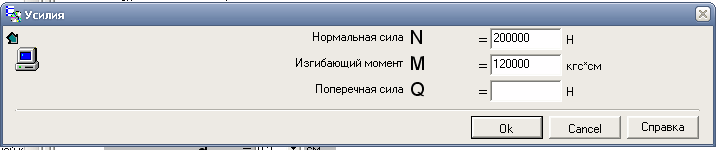

Рис. 11.55. Діалогові вікна для введення параметрів розрахунку

Після введення усіх необхідних для розрахунку даних програма видає повідомлення Выполнен расчет и создан отчет. Звіт, сформований програмою, наведено нижче мовою оригіналу.

Расчет внецентренно-сжатой армированой кладки прямоугольного сечения

Исходные данные:

Усилия:

- N = 200000 Н = 200000 / 10 = 20000 кгс;

- M = 120000 кгс см;

Размеры прямоугольного сечения:

- h = 64 см;

- b = 51 см;

Размеры элемента:

- высота H = 460 см;

Характеристики арматуры:

(Проволочная арматура; Bp - I, диаметром 5 мм):

- R_s = 2500 кгс/см²;

- R_sn = 3000 кгс/см²;

Сетчатая арматура:

- c = 6 см;

- s = 21,5 см;

- d_s = 0,5 см;

Прочность кладки:

- R = 25 кгс/см².

Результаты расчета:

1) Расчет внецентренно сжатых элементов с сетчатым армированием (начало расчета)

Сечение - прямоугольное.

2) Свободная длина элемента

Нагрузкой является - не только собственная масса элемента в пределах рассчитываемого участка.

Расчетная схема - шарнирное опирание на неподвижные опоры.

l₀ = H = 460 см.

l_h = l₀ /h = 460/64 = 7,1875 (формула (12); п. 4.7).

3) Учет случайного эксцентриситета

Стена - несущая.

Требуется учет случайного эксцентриситета при толщине стены 25см и менее.

Т.к. h > 25 см, e_v=0 см.

N =20000 кгс.

N > 0 кгс - условие выполнено.

е₀ = M/N+e_v=120000/20000+0 = 6 см .

e₀ = 6 см r h/2-0,01 H = 64/2-0,01·460 = 27,4 см (21,9% от предельного значения) - условие выполнено .

A = b h = 51 · 64 = 3264 см².

Условие возможности применения формулы (14):

1-2 e₀/h = 1-2 · 6/64 = 0,8125 t 0 см² - условие выполнено .

A_c = A (1-2 e₀/h) = 3264 · (1-2 · 6/64) = 2652 см² (формула (14); п. 4.7).

y = h/2 = 64/2 = 32 см .

I = b h³/12 = 51 · 64³/12 = 1114112 см⁴.

4) Определение упругой характеристики для неармированной кладки

Материал каменной конструкции - не является бутобетоном.

Марка раствора - 50.

Вид кладки - 7а. Из кирпича глиняного пластического прессования.

По табл. 15 a = 1000.

Раствор - тяжелый (1500 кг/м³ и более).

По табл. 18 в зависимости от l_h и a f = 0,93625.

Проверка условия применения формулы h_c= h-2 e₀ >0:

h-2e₀ = 64-2 · 6 = 52 > 0 см - условие выполнено.

h_c = h-2 e₀= 64-2 · 6 = 52 см.

l_hc = H /h_c =460/52 = 8,84615.

По табл. 18 в зависимости от l_hc и a f_c = 0,90308.

f₁ = (f+f_c)/2=(0,93625+0,90308)/2 = 0,91967 (формула (15); п. 4.7).

5) Определение коэффициента w (табл. 19 СНиП II-22-81)

Пустотность материала кладки - до 25%.

Кладка - из кирпича.

w = 1+e₀/h = 1+6/64 = 1,09375 .

Т.к. h t 30 см:

m_g =1.

6) Определение расчетного сопротивления кладки сжатию

Расчетная прочность кладки - известна.

A_st = 3,14159 d_s²/4=3,14159 · 0,5²/4 = 0,19635 см² .

m = (2 A_st/(c · s)) 100 = (2 · 0,19635/(6 · 21,5)) · 100 = 0,30442 % .

7) Продолжение расчета по п. 4.31

R_skb = R+(2 m R_s /100) (1-2 e₀/y) = 25+(2 · 0,30442 · 2500/100) ·

· (1-2 · 6/32) = 34,51313 кгс/см² (формула (31); п. 4.31).

R_skb=34,51313 кгс/см² r 2R = 2 · 25=50 кгс/см² (69,03% от предельного значения) - условие выполнено .

Cистематический контроль прочности кирпича (камней) и раствора - не будет производится.

N = 20000 кгс r 0,8 m_g f₁ R_skb A_c w = 0,8 · 1 · 0,91967 · 34,51313 · 2652 · 1,09375 = 73654,27 кгс (27,15% от предельного значения) - условие выполнено (формула (29); п. 4.31).

8) Проверка условий примечаний к п. 4.31

е₀ = 6 r 0,17 h=0,17 · 64 = 10,88 (55,15 % от предельного значения) - условие выполнено.

l_h r 15 (47,92 % от предельного значения) - условие выполнено.

m_max = 50 R/((1-2 e₀/y) R_s)= 50 · 25/((1-2 · 6/32) · 2500) = 0,8 %.

m_max t 0,1 % (800% от предельного значения) - условие выполнено.

m=0,30442 % r m_max= 0,8 % (38,05 % от предельного значения) - условие выполнено.

Несуча здатність позацентрово-навантаженого армованого цегляного стовпа забезпечена.
