Конструкція

Опорна конструкція – стіна h=1030 мм; а=510 мм; с=510 мм Навантаження Рівнодійна розрахункового навантаження N=160 кН		Опирання на залізобетонну подушку Lоп = 120 мм Вб=200 мм Lп=300 мм Нп=80 мм;
Результати розрахунку
Перевірено за СНиП	Перевірка		Коефіцієнт використання
п.5.6 книги Вахненка	За розмірами розподільчої подушки		0,982
6.44 СНиП II-22-81	На центральний стиск перерізу нижче місця опирання		0,152
п. 6.46 СНиП II-22-81, п. 7.3 довідника проектувальника	На зминання кладки під залізобетонною подушкою		0,785

11.2. Пакет прикладних програм NormCad

Програма NormCAD (виробництва Росії) наведена для порівняння техніки та зручності розрахунків кам’яних і армокам’яних конструкцій з іншими програмами. Користувачу пропонується для своєї діяльності вибрати ефективніший спосіб розрахунку. Автори цього навчального посібника визнали за доцільне при наведенні звітів із розрахунків, виконаних програмою, зберегти мову оригіналу (російську). Крім того, у звітах програми використана система одиниць МТС (СГС) замість чинної (СІ). Ця система збережена і у посібнику. Автори вважають, що це дає можливість студентам та іншим користувачам посібника без додаткової адаптації і зворотнього переводу одиниць користуватися рекомендованою програмою.

Результати експертизи кам’яних і армокам’яних конструкцій (на міцність, стійкість тощо) виводяться програмою у відсотках від граничних значень. Посилання на формули, таблиці та пункти у звітах програми, за якими виконуються перевірки, здійснюються згідно з чинним нормативним документом [26].

Приклад 11.13. Перевірити несучу здатність цегляного простінка, кладку якого виконують із повнотілої керамічної цегли пластичного пресування марки 100 на розчині марки 75, центрально навантаженого розрахунковою силою N = 820 кН. Товщина простінка h = 510 мм, ширина b = 1,2 м. Висота поверхів - H = 3,6 м. Перекриття - збірні залізобетонні, які є жорсткими опорами для простінка.

Алгоритм розрахунку

З апуск програми виконують двома способами. Перший – через Пуск – Програми – NormCAD, другий – натисканням лівої кнопки миші на ярлик програми (якщо він винесений на робочий стіл).

При створенні документа за допомогою діалогового вікна Новый расчет вибирають однойменну команду в меню Файл, у діалоговому вікні Новый расчет (рис.11.30) вибирають нормативний документ для розрахунку (СНиП ІІ-22.81) і потрібний пункт - Расчет центрально сжатой неармированной кладки прямоугольного сечения. Якщо документ створюється вперше, то у лівому нижньому кутку діалогового вікна обирають перемикач Без данных. У полі Действия после создания документа ставлять галочки біля пунктів Выполнить вычисления і Создать отчет. Після цього натискають кнопку Создать.

У наступному вікні Запрос условий расчета (рис. 11.31) можна відмовитись від деяких пропонованих умов розрахунку (для цього знімають галочку перед умовою). Тоді програма запропонує інші варіанти умов.

У вікнах, які будуть з’являтися далі, вказують потрібні параметри розрахунку (умови опирання, вид і марку розчину, каменю або цегли, параметри кладки, величину навантаження тощо).

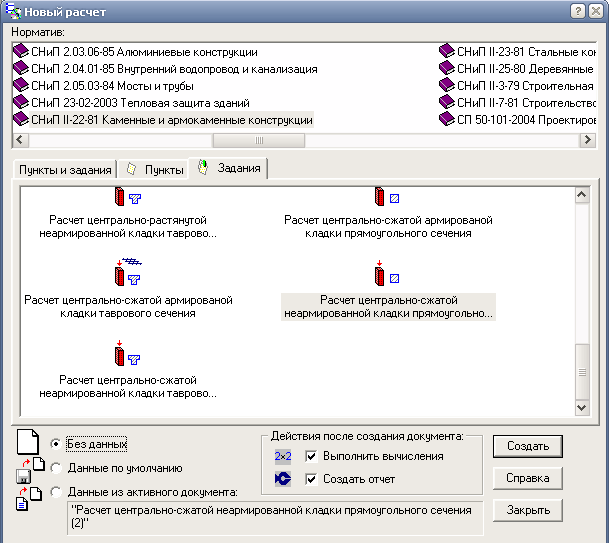

Рис. 11.30. Діалогове вікно „Новий розрахунок”, пункт розрахунок центрально стиснутої неармованої кладки прямокутного перерізу

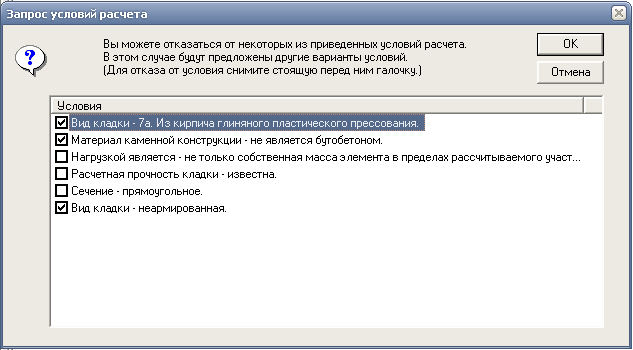

Рис. 11.31. Діалогове вікно „Запит умов розрахунку”

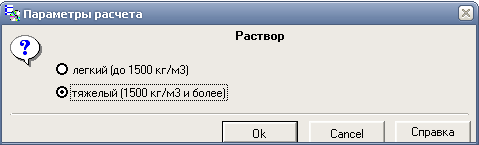

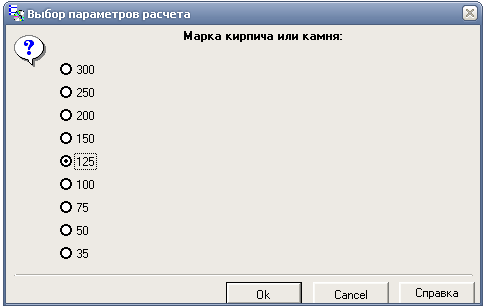

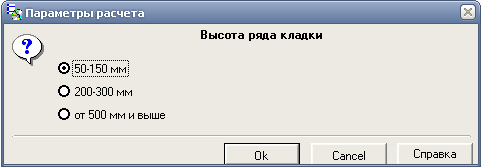

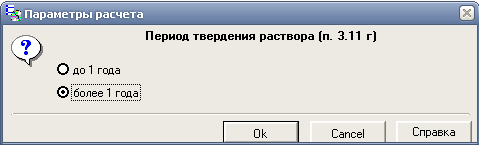

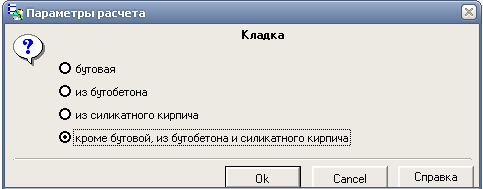

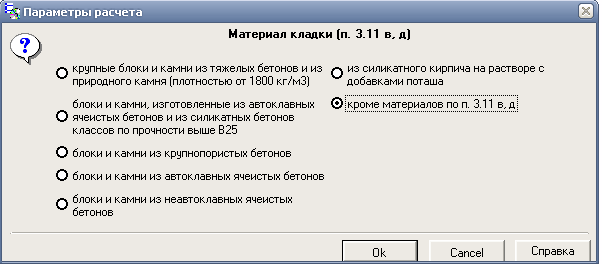

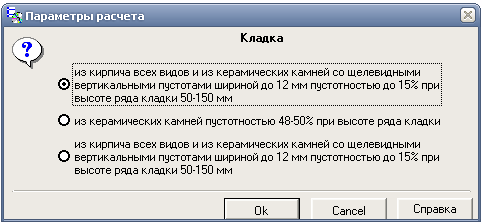

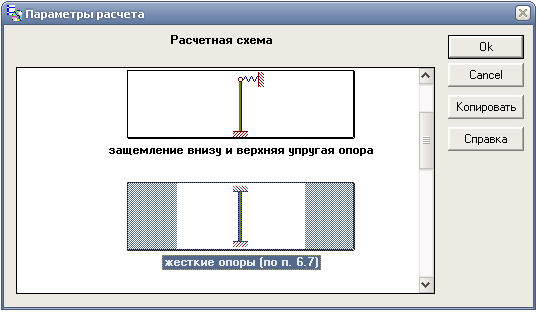

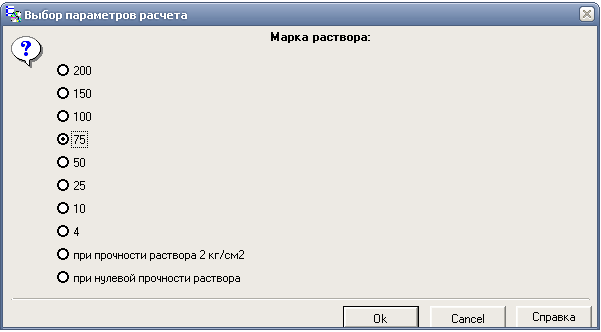

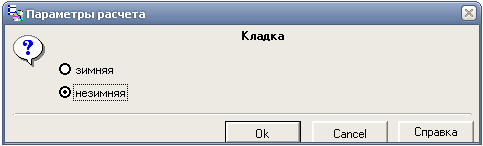

Рис. 11.32. Діалогові вікна для введення параметрів розрахунку

Продовження рис. 11.32

Продовження рис. 11.32

Продовження рис. 11.32

Після введення усіх необхідних для розрахунку даних програма видає повідомлення Выполнен расчет и создан отчет (рис. 11.33).

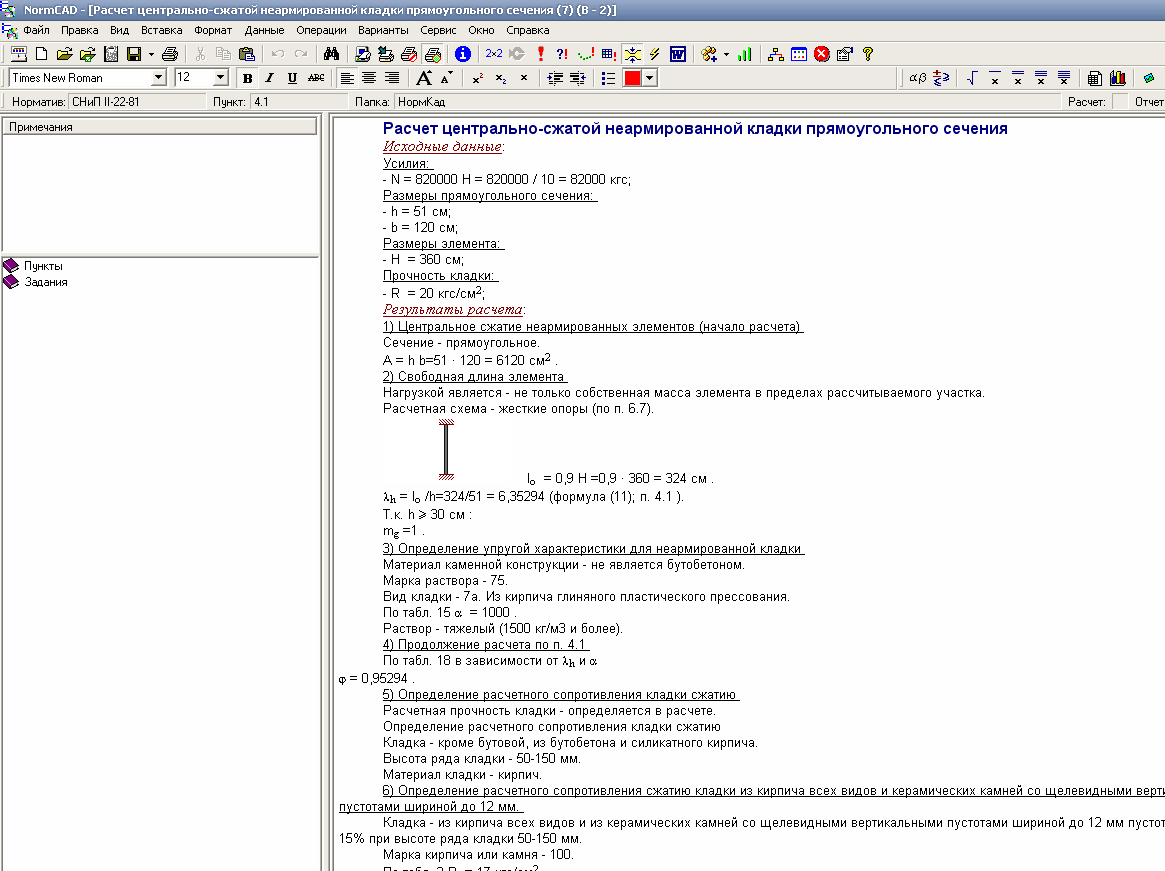

Рис. 11.33. Результати розрахунку

Звіт переглядають, аналізують виконані перевірки і, якщо не виникає ніяких зауважень, виконують експорт результатів розрахунку до редактора Microsoft Word натисканням на кнопку . Тут звіт можна редагувати, вставляти рисунки, формули, графіки.

Примітка. Для кожного нормативного документа у пакеті програм NormCAD є своя система одиниць вимірювання, прийнята за умовчанням. Так, при розрахунку кам’яних і армокам’яних конструкцій згідно з [26] програма формує звіт із використанням одиниць вимірювання системи СГС. У подальшому користувач може коригувати звіт за власним бажанням, зокрема, перевести одиниці вимірювання у систему СІ.

Звіт, сформований програмою, наведено нижче мовою оригіналу.
