3.2 Проектування утепленого покриття з клеєфанерною панеллю
Проектування утепленого покриття з клеєфанерною панеллю і сталевим профільним листом для будівлі I класу відповідальності (коефіцієнт надійності за призначенням γn=1), група експлуатації А-2 (приміщення, що опалюється при температурі до 350 С, відносній вологості повітря 60-75%). Крок несучих конструкцій – 4,5м. Матеріал – соснові дошки 2-го сорту і березова фанера марки ФСФ сорту В/ВВ. Район будівництва – м. Березники (вага снігу – 2,0кН/м2, тиск вітру – 0,3 кн/м2). Будівля однопрогінна. Розміри будівлі у плані – 18 м (прогін) x 36 м (довжина в осях). Складові елементи каркаса: колони з дощатоклеєних блоків, ферми трикутного обрису, похил покрівлі 12%. Низ ферм на відмітці +5,7м.
3.2.1 Вибір складу покриття
Елементи покриття складаються з клеєфанерної панелі і сталевого профільного листа. Сталевий профільний лист може виконувати функції верхньої обшивки панелі. Для спрощення вважаємо, що профільний лист виконує функції гідроізоляційного матеріалу без урахування його несучої здатності, а верхня обшивка (7 шарів – товщина 9 мм) і нижня обшивка (5 шарів – товщина 6 мм) панелі виконуються з фанери. Розміри панелі у плані
4,5 м x 1,5 м (ширина).
3.2.2 Збір навантажень на огороджуючі конструкції
Навантаження на 1м2 горизонтальної проекції покриття приймаються відповідно до таблиці 3.
Таблиця 3 – Навантаження на 1 м2 панелі
Тип і склад покриття |
Норм. наван- таження qн, кН/м2 |
Коеф-т надійності за наванта-женням, γf |
Норм. наван- таження q, кН/м2 |
1 |
2 |
3 |
4 |
1 Сталевий профільний лист 2 Комплексна клеєфанерна панель (каркас і фанерні обшивки) 3 Утеплювач у складі панелі 4 Пароізоляція у складі панелі
Усього постійного навантаження – qп Снігове навантаження Sн = S0 =12кН/м2 =2,0кН/м2
Загальне навантаження – q
|
0,15
0,2 0,06 0,005
0,415
2,0
2,415
|
1,3
1,1 1,2 1,1
1,6*
|
0,195
0,22 0,072 0,006
0,493
3,2
3,693
|
*Коефіцієнт gf =1,6 при qн/S0=0,415/2,0=0,208 0,8.

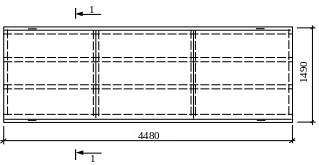

Рисунок 6 – Клеєфанерна панель покриття
Рисунок 7 – Вузол обпирання панелей на кроквяну конструкцію:
1- металевий елемент кріплення; 2 – прокладний брус; 3 – утеплювач
