Какие масштабы карты вы знаете?
Что такое номенклатура карты?
Вывод: во втором вопросе занятия рассмотрели виды масштабов топографических карт. Убедились, что топографические карты имеют искажения и переменный масштаб. Однако эти искажения при измерениях на карте очень незначительны, и поэтому считают, что масштаб любой топографической карты для всех ее участков является практически постоянным. Также был изучен порядок разграфки топокарт и номенклатура.
Вопрос 3. Подбор и склеивание листов карты.
Для подбора необходимых листов топографических карт на конкретный район и быстрого определения их номенклатуры имеются специальные сборные таблицы. Они представляют собой схематические бланковые карты мелкого масштаба, разделенные вертикальными и горизонтальными линиями на клетки, каждая из которых соответствует строго определенному листу карты соответствующего масштаба. На сборных таблицах указывают масштаб, подписи меридианов и параллелей, обозначения колонн и поясов разграфки миллионной карты, а также вразрядку номера листов более крупного масштаба в пределах листов миллионной карты.
При составлении заявки на карты номенклатуры запрашиваемых листов карт перечисляют в порядке чтения сборной таблицы (слева направо и сверху вниз). Например, если необходимо получить карты масштабов 1:50°000 и 1:100°000 на район Мозырь – Лоев, перечень номенклатур в заявке на карты должен быть следующим: при наличии листа карты или склейки листов карт номенклатуры смежных листов можно определить по подписям номенклатур на сторонах рамок листов карт.
Подобранные листы карт раскладывают на столе согласно их номенклатурам. Затем острым ножом или лезвием бритвы срезают правые (восточные) поля листов, кроме крайних правых, а также нижние (южные) поля листов, кроме крайних нижних.
Листы склеивают в колонны, а затем колонны склеивают между собой. При склеивании каждый верхний лист накладывают на нижний лицевой стороной вниз. Затем одновременно смазывают склеиваемые края обоих листов тонким слоем клея и, перевернув верхний лист лицевой стороной вверх, аккуратно накладывают его на северное поле нижнего листа, точно совмещая при этом их рамки, а также выходы линий координатной сетки и контуров.
Полосу склейки осторожно разглаживают чистой тряпкой, удаляя выступивший клей. Аналогичным образом склеивают колонны между собой справа налево.
Руководитель на примере показывает подбор листов карты, объясняет, как склеивать листы карты.
П
ример

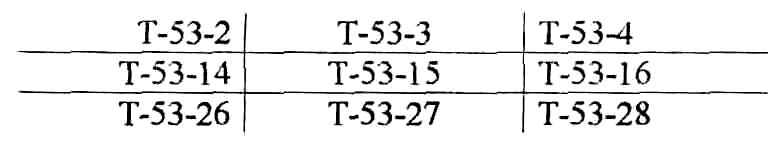

1. Подобрать соседние листы к карте с
номенклатурой
Т-53-15.
П
ример

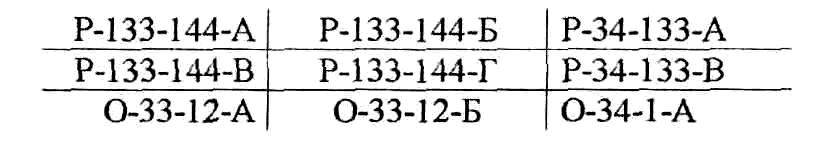

2. Подобрать соседние листы к карте с
номенклатурой Р-33-144-Г.
Контрольный вопрос: Подобрать и записать номенклатуру соседних листов карты, если номенклатура имеющегося листа карты:
- N – 37 – 37 – A; - M – 37 – 28;
- P – 35 – 144; - O – 12 – 12.
Вывод по 3 учебному вопросу: Знание как правильно сложить и склеить смежные листы карты позволяет военнослужащему правильно ориентироваться на местности и в ходе боя.
ЗАКЛЮЧЕНИЕ
Все студенты, изучив курс военной топографии, обязаны хорошо знать свойства карт и аэроснимков и уметь: безошибочно читать и правильно их использовать в боевой обстановке; быстро изучать и оценивать по ним тактические свойства местности; уверенно ориентироваться на незнакомой местности, особенно ночью, в условиях ограниченной видимости и в движении на больших маршевых скоростях; умело использовать карты при управлении подразделениями и целеуказании; точно определять по карте и аэроснимкам координаты выявленных целей и других объектов; быстро и точно наносить на карту элементы своего боевого порядка и результаты разведки; выполнять с необходимой точностью полевые измерения на местности; умело организовывать и проводить топографическую подготовку солдат.
На занятии рассмотрели виды масштабов топографических карт. Убедились, что топографические карты имеют искажения и переменный масштаб. Однако эти искажения при измерениях на карте очень незначительны, и поэтому считают, что масштаб любой топографической карты для всех ее участков является практически постоянным. Также был изучен порядок разграфки топокарт и номенклатура.
Задание на самоподготовку:
изучить страницы 5-22 учебника В.П.Шевчук, Н.А.Логинов. «Военная топография». БГУ, Минск. – 2007 г., страницы 9-29 «Военная топография». Москва. ВИ. 1986. (под ред. А. С. Николаева).
Разработал
Преподаватель кафедры БПА
майор А.В.Ковбаса
