4 Технологічне планування атп

4.1 Основні етапи технологічного планування атп

Планування підприємств – найскладніший і дуже відповідальний етап проектування. Воно має забезпечувати експлуатаційні зручності, задовольняти технологічні, будівельні та інші вимоги. За інших однакових умов вдале планування може підвищити продуктивність праці - не менш ніж на 15... 20 %, значно зменшити капітальні вкладення.

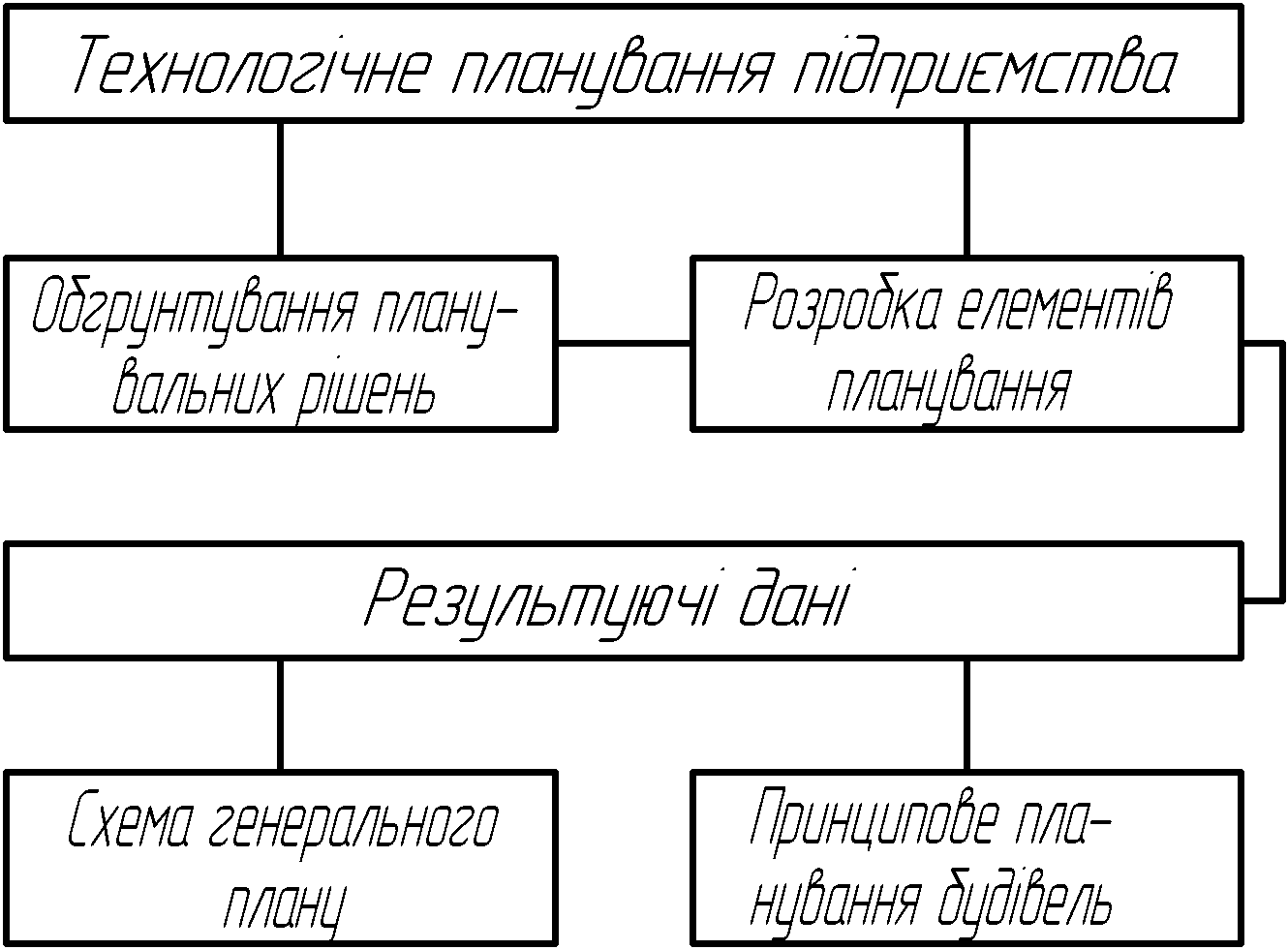

У процесі планування вирішують такі основні питання: організація території підприємства, використання і забудова земельної ділянки, взаємне розташування будівель і споруд, раціональна побудова виробничого процесу та нормального функціонування підприємства, забезпечення потрібних технологічних зв'язків, розташування робочих постів обслуговування і зберігання рухомого складу; питання конструктивних схем, розмірів та етажності будівель; організація руху на території, у будівлях та ін. Планування підприємства здійснюють у два етапи: перший – обґрунтування планувальних рішень; другий – розробка елементів планування (рис. 4.1).

Frame5

На першому етапі аналізують усі фактори, які впливають на розробку елементів планування.

До основних факторів, які безпосередньо впливають на вибір планувального вирішення, належать: призначення, потужність і склад підприємства; перспективи його розширення і черговість будівництва; тип і характеристика рухомого складу; програма основного і допоміжного виробництва; прийняті форми і методи організації обслуговування та ремонту рухомого складу, режим роботи виробничих зон і відділень, умови праці, вимоги щодо охорони навколишнього середовища, експлуатаційні і кліматичні умови; характеристика земельної ділянки та способи її забудови; будівельні конструкції і матеріали, що застосовуються; результати технологічного розрахунку; нормативні вимоги тощо.

На другому етапі визначають основні ланки планувального вирішення. У кожному конкретному випадку вибору планувального вирішення має передувати визначення ролі впливаючих факторів та їх аналіз.

До основних елементів планування (в порядку послідовності їх проробки) належать: склад будівель, споруд і приміщень; способи забудови ділянки, функціональна схема і графік виробничого процесу; організація руху, розташування функціональних зон; розташування робочих постів і потокових ліній; розташування виробничих дільниць і складів; розстановка технологічного устаткування і рухомого складу при зберіганні; розташування невиробничих приміщень.

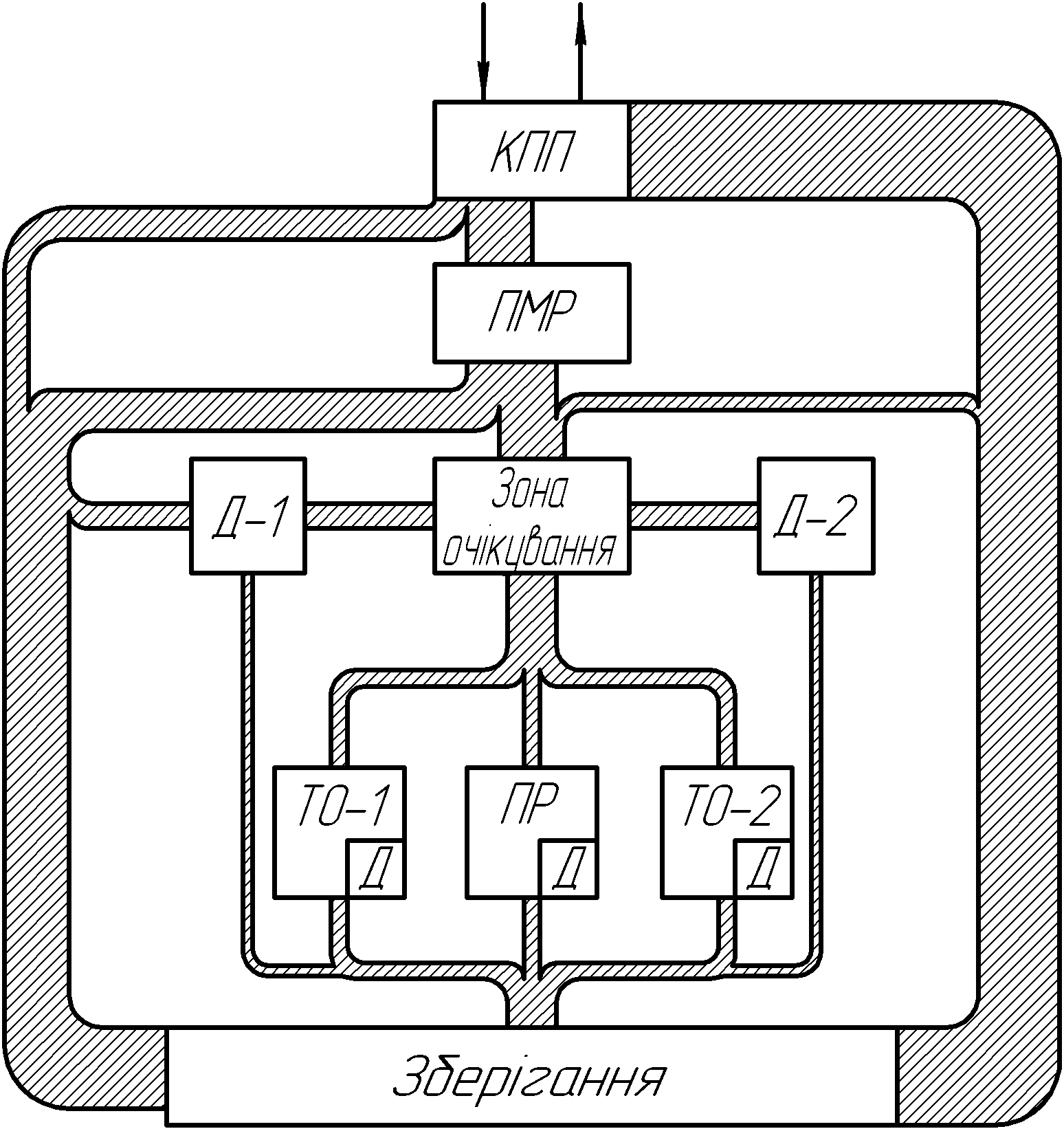

Технологічною основою планувального вирішення є функціональна схема (рис. 4.2) і графік виробничого процесу (рис. 4.3).

Функціональна схема комплексного АТП визначає закономірність проходження автомобілем окремих етапів його технічної підготовки. Відповідно до цього функціональна схема зумовлює послідовність і незалежність розташування в просторі виробничих зон і відділень підприємства. Проте вона не фіксує потоків руху рухомого складу (кількісну характеристику процесу), який проходить ці етапи. Тому, крім схеми, потрібний графік виробничого процесу, який будують у відповідному масштабі за даними розрахунку програми ремонтно-обслуговуючого виробництва АТП. Графік є основою для вибору розташування зон підприємства. Він може змінюватись залежно від нормативів, покладених в основу технологічного розрахунку. На цю обставину при проектуванні треба звертати особливу увагу. Раціональне планування підприємства має забезпечувати безперешкодне і незалежне проходження автомобілем будь-якого самостійного маршруту.

Frame6 Frame7
