Сложные обмотки.
При мощности более 1000 кВт становится выгодным применять сложные многоходовые обмотки якоря. В простейшем случае многоходовые обмотки представляют собой m простых петлевых или волновых обмоток, наложенных на общий якорь и смещенных относительно друг друга. В сложной петлевой обмотке число параллельных ветвей 2а = 2pm, а в сложной волновой 2а = 2m, где m число ходов обмотки. Результирующий шаг обмотки и шаг по коллектору соответственно равны: у = уК = ±τ; у = уК = (К ± τ)/р. Применение многоходовых обмоток позволяет увеличивать число параллельных ветвей при неизменном числе полюсов, увеличение которых в ряде случаев невозможно. Однако эти обмотки требуют сложных уравнительных соединений.
В машинах большой мощности часто используют параллельно-последовательную (лягушачью) обмотку, представляющую собой комбинацию простой петлевой и многоходовой волновой обмоток. Обе обмотки уложены в одни и те же пазы и имеют общие коллекторные пластины. Чтобы уравнять ЭДС параллельных ветвей, образуемых петлевой и волновой обмотками, число параллельных ветвей 2а этих обмоток должно быть одинаковым; для этого число ходов τ волновой обмотки должно быть равно р. Секции волновой и петлевой обмоток являются друг для друга уравнителями, поэтому лягушачью обмотку выполняют без специальных уравнительных соединений.

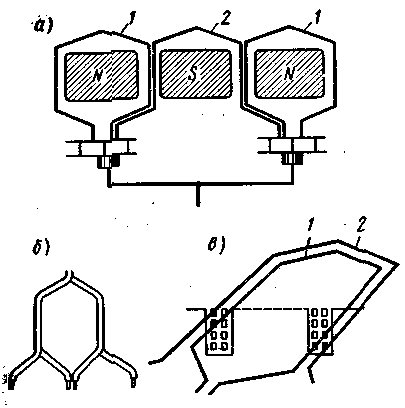

Схема соединения секций лягушачьей обмотки (а), форма ее якорной катушки (б) и расположение проводников в пазах (в).
1 — петлевая обмотка; 2 — волновая обмотка
1.3 Эдс и электромагнитный момент.
Процесс индуцирования электродвижущей силы в обмотке якоря.
Для простоты будем считать проводники равномерно распределенными вдоль окружности якоря.

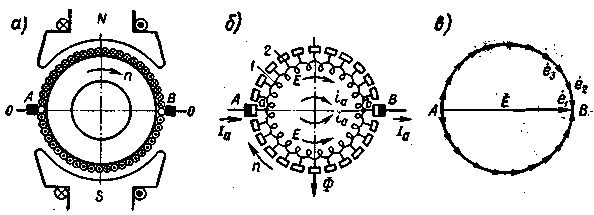

Схема машины постоянного тока (а), упрощенная схема ее обмотки якоря (б) и векторная диаграмма индуцируемых в ней ЭДС (в).
1 — обмотка якоря; 2 — коллектор
При вращении якоря в проводниках, лежащих под полюсами N и S, индуцируются ЭДС противоположного направления. Проводники, в которых индуцируются эти ЭДС, расположены по обе стороны от геометрической нейтрали О—О —оси симметрии, разделяющей полюсы.

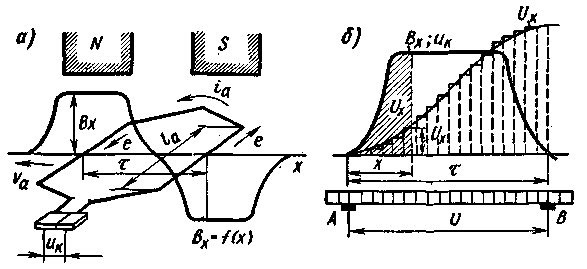

Обмотка якоря выполнена из большого числа витков, подключенных к пластинам коллектора так, чтобы между каждой парой смежных коллекторных пластин был включен один или несколько витков. На коллектор накладывают щетки А и В, посредством которых вращающаяся обмотка якоря соединяется с внешней цепью. При вращении якоря между щетками А и В действует постоянная по величине ЭДС Е, равная сумме ЭДС, индуцированных во всех последовательно соединенных витках обмотки якоря, которые включены между щетками. Чтобы подать от обмотки якоря во внешнюю цепь максимальное напряжение, эту цепь нужно присоединить к двум точкам обмотки якоря, между которыми имеется наибольшая разность потенциалов. Такими точками при холостом ходе машины являются точки а и b, расположенные на геометрической нейтрали, где и следует устанавливать щетки А и В. При вращении якоря точки а и b смещаются с геометрической нейтрали, но к щеткам подходят новые точки обмотки, между которыми будет действовать ЭДС Е, поэтому ЭДС во внешней цепи неизменна по величине и направлению. Уменьшения пульсаций ЭДС Е при переходе щеток с одной коллекторной пластины на другую достигают путем установки большого числа коллекторных пластин; число коллекторных пластин, приходящихся на одну параллельную ветвь обмотки якоря, должно быть не менее восьми.
