Способы предотвращения искрения.
Для уменьшения вероятности возникновения искрения неоюходимо:
Снижать максимальное напряжение между смежными коллекторными пластинами.
Для этогов крупных машинах используют обмотки якоря с одновитковыми секциями или ограничивают длину якоря, снижая среднее напряжение между коллекторными пластинами до 15 — 18 В.
Принимают меры для уменьшения искажающего действия реакции якоря.
Наиболее просто можно уменьшить искажающее действие реакции якоря, увеличив воздушный зазор. Однако увеличение воздушного зазора требует соответствующего повышения МДС обмотки возбуждений, что приводит к увеличению размеров статора и всей машины.
Поэтому, для ослабления реакции якоря между основными полюсами устанавливаются добавочные полюсы, а иногда с этой же целью в полюсные наконечники главных полюсов закладывают компенсационную обмотку.
Добавочные полюсы создают дополнительное магнитное поле, которое в зонах установки щеток направлено навстречу полю якоря, вследствие чего действие его нейтрализуется.
Схема генератора с добавочными полюсами.
Магнитное поле якоря изменяется с изменением нагрузки (тока) генератора, поэтому для его нейтрализации необходимо изменять и поле компенсационных устройств. Обмотку добавочных полюсов включают последовательно с обмоткой якоря, и по ней проходит весь ток якоря. С увеличением тока генератора возрастает магнитный поток якоря, но вместе с этим возрастает и компенсирующий его магнитный поток добавочных полюсов.
Компенсационная обмотка позволяет дополнительно улучшить распределение магнитного потока в электрической машине. С помощью компенсационной обмотки, расположенной на главных полюсах, устраняется искажение магнитного потока непосредственно под главными полюсами. Однако одновременное применение добавочных полюсов и компенсационной обмотки значительно усложняет конструкцию электрических машин. Если удается осуществить удовлетворительную работу электрической машины посредством применения добавочных полюсов, то компенсационную обмотку стараются не применять. Компенсационные обмотки нашли практическое применение лишь в мощных электрических машинах. Первоначально тяговый генератор тепловоза ТЭЗ имел как добавочные полюсы, так и компенсационную обмотку. Впоследствии магнитная система тягового генератора была изменена и на тепловозах ТЭЗ отказались от компенсационной обмотки.
Потери мощности и кпд в электромашинах постоянного тока.

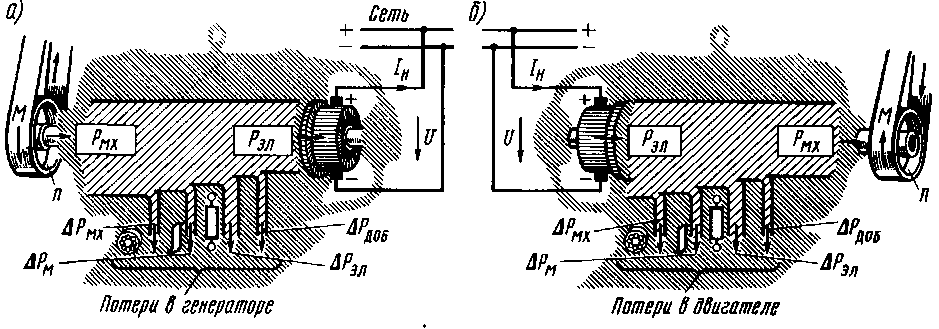

Потери мощности в электрических машинах постоянного тока.
Преобразование механической энергии в электрическую в генераторе и электрической энергии в механическую в двигателе сопровождается некоторыми потерями энергии, которые выделяются в виде тепла, нагревая электрическую машину.
При работе электрической машины возникают потери мощности: электрические, магнитные, механические и добавочные.
Электрические потери ΔРэл появляются в результате того, что каждая обмотка (в машине постоянного тока обмотки якоря, возбуждения, добавочных полюсов и компенсационная) обладает определенным сопротивлением, препятствующим прохождению по ней электрического тока. Они пропорциональны сопротивлению данной обмотки и квадрату протекающего по ней тока, т. е. сильно возрастают с увеличением нагрузки машины. Электрические потери вызывают нагрев проводов обмоток. К электрическим потерям относятся также потери, возникающие при протекании тока через щетки и через переходное сопротивление между щетками и коллектором; они вызывают нагрев коллектора и щеток.
Магнитные потери ΔРм (потери в стали) возникают в сердечниках якоря и полюсов (главным образом, в полюсных наконечниках) в результате перемагничивания стали этих сердечников и образования в них вихревых токов. Перемагничивание стали сердечника якоря происходит потому, что при вращении якоря каждая его точка попеременно проходит то под северным, то под южным полюсам. При этом в прилегающих к зазору ферромагнитных элементах магнитной системы (полюсных наконечниках и зубцах якоря) индуцируются вихревые токи, изменяющиеся с высокой частотой (1000 Гц и более) и сосредоточенные, главным образом, на их поверхности. Поэтому потери мощности, созданные этими токами, называют поверхностными.
Механические потери ΔPМХ возникают в результате трения: в подшипниках, щеток по коллектору, деталей машины о воздух в процессе вентиляции. Эти потери вызывают нагрев подшипников, коллектора и щеток, с увеличением нагрузки они возрастают незначительно. При повышении частоты вращения якоря электрической машины механические потери резко возрастают.
Добавочные потери ΔPдоб обусловливаются различными вторичными явлениями, имеющими место при работе электрических машин под нагрузкой: возникновением вихревых токов в проводниках обмотки якоря, неравномерным распределением тока по сечению проводников и индукции в воздушном зазоре машины, воздействием коммутационных токов, которые индуцируют вихревые токи в крепежных деталях, и др.
