2.5.Призначення технологічних переходів.

Розрахуємо потребу і кількість набірних операцій:

Довжина заготівки: 288 мм

Довжина частини заготівки що висаджується: 288– 94,6 = 193,4 мм

Діаметр заготівки: Ø48 мм

Потреба набірної операції: 2,5 48 = 120 <193,4 – необхідна набірна операція.

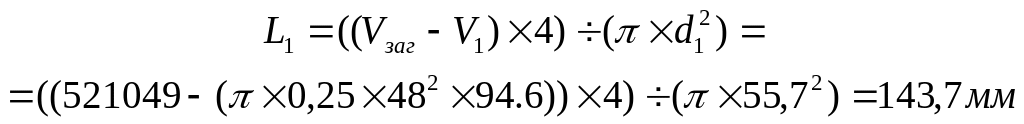

1-а набірна операція: потовщення Ø 48 до Ø 55,7; довжина потовщеної частини:

Потреба 2-ї набірної операції: 2,5 55,7 = 139,25 > 143,7 – в 2-й набірній операції нема необхідності.

Технологічних переходів два: набірна операція і формування викову за кресленням КП.ТГШКШ.МД32.23.03. (Рис.2.2.).

Рис. 2.2. Технологічні переходи.
