Питання для контролю вивченого матеріалу:

50. Назвіть мету каскадування мультиплексорів

Література:

30. М.П.Бабич, І.А.Жуков., «Комп’ютерна схемотехніка», 2004 р.

31. В.Н.Вениаминов, О.Н.Лебедев, А.И.Мирошниченко, «Микросхемы и их применение», 2003 р.

Урок № 33

(згідно робочої навчальної програми)

Тема: Каскадування демультиплексорів

Питання: 1. Каскадування демультиплексорів.

2. Реалізація демультиплексорів.

Каскадування дозволяє реалізувати комутацію одного вхідного сигналу на довільне число вихідних ліній на базі серійних мікросхем меншої розрядності. Нехай потрібно реалізувати демультиплексування вхідного сигналу на n вихідних ліній, що визначаються m-розрядним адресним кодом, на базі типових мікросхем меншої розмірності виду "1 →n₁.

Для цього потрібно використати L = n/n₁ типових демультиплексорів з числом адресних входів m₁ = 1оg₂ n₁ кожен. Число старших адресних розрядів, що дорівнює різниці m – m₁, використовується додатковим "ведучим" демультиплексором, який розташовується у першому рівні схеми каскадування. Ведучий демультиплексор визначає почергове увімкнення одного з L демультиплексорів мікросхем другого рівня. Каскадування демультиплексорів виду "1 →4" для реалізації комутатора "1 →16" по­казано на рис. 1.

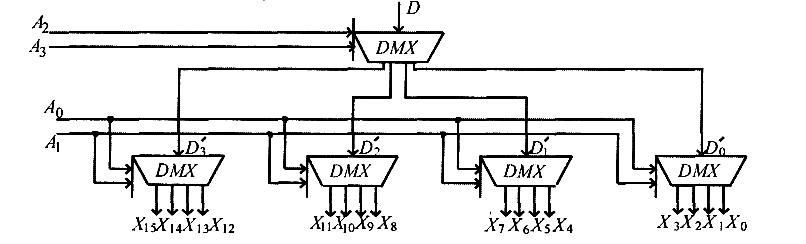

Рис. 1. Каскадування демультиплексорів

Нехай для схеми (рис. 1) адресний код А₃А₂А₁А₀ = 1010 і значення вхідного сигналу D = 1. Тоді на виході ведучого демультиплексора D'₂ = А₃ D = 1, а на інших виходах встановлюються нульові значення. Одиничне значення сигналу D'₂ передається на вихід Х₁₀ веденого демультиплексора згідно зі співвідношенням

Х₁₀ = А₁ D'₂ = А₃ А₁ D.

Демультиплексори не випускають як самостійні вироби на інтегральних мікросхемах. Функцію демультиплексора звичайно реалізують на дешифраторах, що мають входи стробування (дешифратори-демультиплексори).

Питання для контролю вивченого матеріалу:

51. Назвіть мету каскадування демультиплексорів.

52. За допомогою яких елементів звичайно реалізують функцію демультиплексора?

Література:

32. М.П.Бабич, І.А.Жуков., «Комп’ютерна схемотехніка», 2004 р.

33. В.Н.Вениаминов, О.Н.Лебедев, А.И.Мирошниченко, «Микросхемы и их применение», 2003 р

Урок № 38

(згідно робочої навчальної програми)

Тема: Застосування компараторів

Питання: 1. Контроль операцій додавання.

2. Застосування схеми порівняння для контролю операцій.

Контроль (виявлення) і корекція (виправлення) результатів операцій є важливою умовою грамотної експлуатації машин. Контроль може бути програмним або апаратним. До апаратних методів відносяться дублювання операцій і відновлення вхідних сигналів.

Контроль операцій додавання методом дублювання реалізується двома однаковими суматорами (SМ), на входи яких одночасно поступають доданки А(n) і В(n). Обидва результати S₁(n) і S₂(n) поступають на входи схеми порівняння (рис. 1, а). Якщо обидва результати рівні, то на виході схеми порівняння значення ознаки F_S1=F_S2 = 1 і помилок немає. При нульовому значенні ознаки операцію потрібно повто­рити або зупинити роботу ЕОМ.

Схема контролю методом відновлення вхідних сигналів показана на рис. 1, б. Дворозрядне слово А₂А₁ декодується і значення унітарного коду з виходів дешифратора поступає на входи шифратора. При правильній роботі дешифратора і шифратора вхідний код А₂А₁ має збігатися з вихідним кодом шифратора B₂B₁. При цьому на виході схеми порівняння встановиться одиничне значення ознаки F_A=B

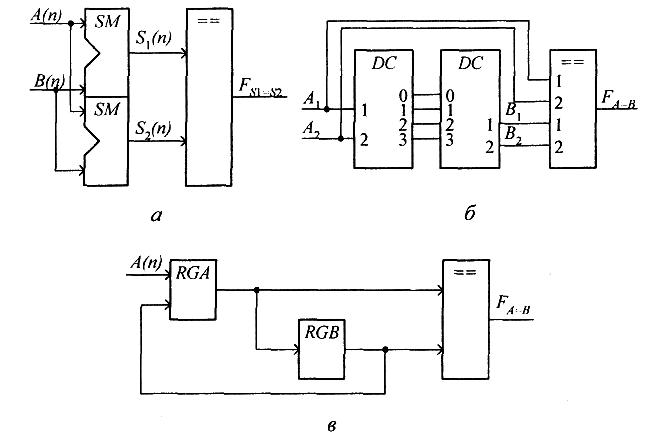

Рис. 1. Застосування схеми порівняння для контролю операцій

При передачі інформації з одного регістра в інший контроль правильності пересилки може здійснюватися порозрядним порівнянням вмісту цих двох регістрів. На рис. 1, в показаний один з варіантів контролю пересилок слів між регістрами. Після передачі інформації з регістра А в регістр В (або навпаки) проводиться порівняння їхнього вмісту. Якщо значення двох слів збігаються, то значення ознаки рівності набуває одиничного значення, інакше — виробляється сигнал помилки.
