Питання для контролю вивченого матеріалу:

40. Поясніть принцип роботи лінійного дешифратора на два входи і чотири виходи.

Література:

22. М.П.Бабич, І.А.Жуков., «Комп’ютерна схемотехніка», 2004 р.

23. В.Н.Вениаминов, О.Н.Лебедев, А.И.Мирошниченко, «Микросхемы и их применение», 2003 р.

Урок № 27

(згідно робочої навчальної програми)

Тема: Пірамідальні дешифратори

Питання: 1. Пірамідальна структура.

2. Схема пірамідального дешифратора з парафазними входами.

У пірамідальному дешифраторі число ступенів на одиницю менше розрядності вхідного коду, тобто К = n - 1. В усіх ступенях використовуються тільки двовходові логічні елементи. На першому ступені використовуються лінійні дешифратори на два входи і чотири виходи. Число логічних елементів у кожному ступені дорівнює Мi = 2ⁱ⁺¹ , де і = 1, 2, ..., k. Це означає, що кожен подальший ступінь має в два рази більше елементів, ніж попередній. Вихід елемента i-го ступеня підключається до вхо­дів тільки двох елементів (i+1)-го ступеня.

Пірамідальна структура для реалізації повного дешифратора "з 3 в 8" описується системою мінтермів виду:

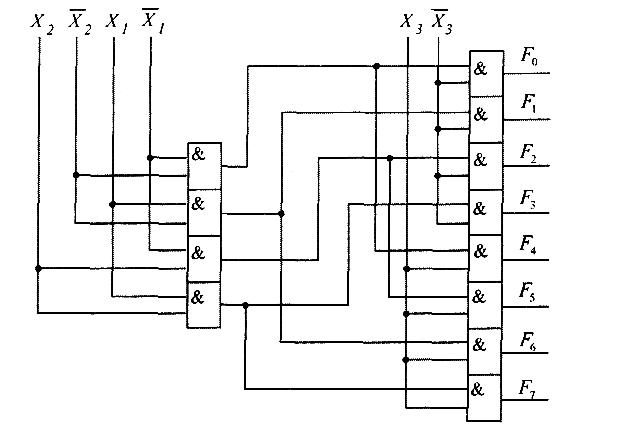

Схема пірамідального дешифратора з парафазним вхідним кодом на три входи і вісім виходів показана на рис.1.

Рис. 1. Схема пірамідального дешифратора на три входи і вісім виходів

На першому ступені дешифруються змінні Х₂ і Х₁, на другому ступені добавляється розряд Х₃. При більшому числі розрядів дешифрованого коду, наприклад, n > 10, дешифратор в n/4 економічніше лінійного.

Основним недоліком пірамідального дешифратора є велике число ступенів, що суттєво збільшує час дешифрації коду.

Питання для контролю вивченого матеріалу:

41. Який дешифратор називається пірамідальним?

42. За якою формулою обчислюється число логічних елементів у кожному ступені дешифрування?

43. Поясніть принцип дешифрування пірамідального дешифратора (за рисунком 1).

44. Назвіть основний недолік пірамідального дешифратора.

Література:

24. М.П.Бабич, І.А.Жуков., «Комп’ютерна схемотехніка», 2004 р.

25. В.Н.Вениаминов, О.Н.Лебедев, А.И.Мирошниченко, «Микросхемы и их применение», 2003 р.

Урок № 28

(згідно робочої навчальної програми)

Тема: Прямокутні дешифратори

Питання: 1. Структура прямокутного дешифратора.

2. Схема прямокутного дешифратора.

Прямокутний дешифратор будується за двоступеневою схемою. При цьому вхідний код розбивається на дві групи по n/2 розрядів при парному n; при непарній розрядності групи вміщують нерівне число змінних. Дві групи змінних декодуються на першому ступені двома повними лінійними (можливо і пірамідальними) дешифраторами, а на другому ступені формуються вихідні функції.

Умовно вважають, що один з дешифраторів першого ступеня формує адреси рядків матриці, а другий — адреси стовпчиків матриці. На перетині ліній рядків і стовпчиків підключається m = 2ⁿ двовходових схем збігу, які утворюють другий, вихідний ступінь дешифратора. При парному n матриця вентилів квадратна, при непарному n — прямокутна. Тому такі дешифратори називаються матричними або прямокутними.

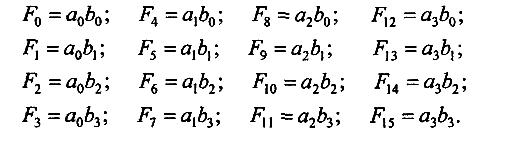

Запишемо систему вихідних функцій повного дешифратора "з 4 в 16" у вигляді таких скорочених значень:

(1)

де введені дворозрядні функції a_i і b_i, які реалізуються дешифраторами рядків і стовпчиків відповідно:

(2)

Схема прямокутного дешифратора на основі рівнянь (1) і (2) показана на рис. 1.

Рис. 1. Схема прямокутного дешифратора

При великому числі розрядів прямокутний дешифратор майже у n/2 рази економічніший лінійного і у два рази — пірамідального.
