Міністерство освіти і науки України технікум Кіровоградського національного технічного університету Методичні рекомендації

для виконання лабораторних робіт

з предмету «Мікросхемотехніка»

спеціальність 5.091504 «Обслуговування комп’ютерних та

інтелектуальних систем та мереж»

Розробив викладач _________ Л.М.Приходько

Розглянуто на засіданні

предметної комісії обслуговування

комп’ютерних систем та мереж

Протокол № ___ від _______ 200__ р.

Голова комісії __________ Ю.В.Шевченко

Кіровоград, 200 __ р.

Перелік лабораторних робіт

(курс ІІ, семестр ІV)

Лабораторна робота № 1.

Дослідження принципу роботи шифратора.

Лабораторна робота № 2

Дослідження принципу роботи дешифратора.

Лабораторна робота № 3.

Дослідження принципу роботи арифметичних суматорів.

Лабораторна робота № 4.

Дослідження принципу роботи асинхронного RS-тригера.

(курс ІІІ, семестр V)

Лабораторна робота № 1.

Дослідження принципу роботи синхронного RS-тригера

Лабораторна робота № 2.

Дослідження принципу роботи регістра

Лабораторна робота № 3.

Дослідження принципу роботи підсумовуючого лічильника с послідовним переносом

Лабораторна робота № 4.

Дослідження принципу роботи підсумовуючого лічильника з паралельним переносом

(курс ІІ, семестр ІV)

Лабораторна робота № 1

Тема: Дослідження принципу роботи шифратора

Мета: Дослідити побудову шифратора. Ознайомитися з принципом його роботи.

Обладнання: Стенд "шифратор", методичні вказівки.

Теоретичні відомості

Шифратор (кодер) призначений для перетворення напруги високого рівня на одному з m входів в двійковий код, що формується на n виходах. Число входів і виходів зв'язані співвідношенням m = 2n, де n - число виходів; m - число входів.

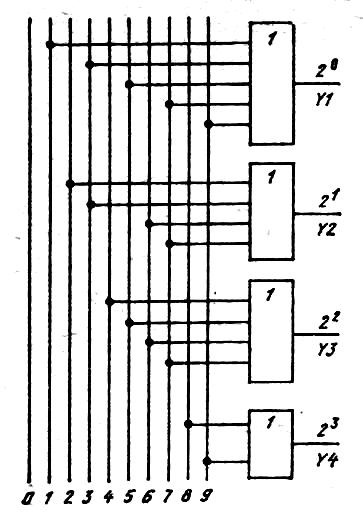

Умовне графічне зображення шифратора і його схема на елементах АБО представлена на малюнку 1.

Рисунок 1 Умовне графічне зображення шифратора і його схема на елементах АБО

Можливі варіанти шифраторів, в яких кодований вхідний сигнал низького рівня, як, наприклад, у шифраторів К155ИВ1, К555ИВ1 (рис. 2).

Кодований сигнал низького рівня поступає на один з входів Х0...Х7. На решті входів повинні бути сигнали високого рівня (табл. 1).

Таблиця 1

Х0

Х1

Х2

Х3

Х4

Х5

Х6

Х7

У2

У1

У0

G

Р

1

1

1

1

1

1

1

0

0

0

0

0

1

1

1

1

1

1

1

0

1

0

0

1

0

1

1

1

1

1

1

0

1

1

0

1

0

0

1

1

1

1

1

0

1

1

1

0

1

1

0

1

1

1

1

0

1

1

1

1

1

0

0

0

1

1

1

0

1

1

1

1

1

1

0

1

0

1

1

0

1

1

1

1

1

1

1

1

0

0

1

0

1

1

1

1

1

1

1

1

1

1

0

1

1

1

1

1

1

1

1

1

1

1

1

1

0

На виходах Y2, Y1, Y0 формується двійковий код, відповідний тому входу, на якому знаходиться напруга низького рівня. Таким чином, восьми різним позиціям напруги низького рівня на входах відповідають вісім різних комбінацій напруги низького і високого рівня на виходах.

Мікросхема шифратора має керуючий вхід (стробуючий) V і два додаткові виходи G, Р. Сигналы на вході V дають дозвіл на роботу ІС в режимі кодування V = 0 або забороняють V=1. У разі заборони на всіх виходах встановлюється напруга високого рівня незалежно від сигналів на входах. На виході Р формується сигнал дозволу перенесення інформації з виходів шифратора Р = 1. Сигнал заборони перенесення Р = 0 з'являється тоді, коли на всіх входах будуть сигнали високого рівня. В цьому випадку з'являється напруга високого рівня на виході G. Сигнали з виходів G і Р використовують для управління ІС, яка приймає сигнали з виходів шифратора.

Деякі шифратори основну функцію реалізують з пріоритетом кодованого сигналу. Наприклад, в шифраторі К155ИВ1 функція пріоритету виконується таким чином. Якщо на входах шифратора з'являться декілька сигналів низького рівня, то пріоритетом володіє сигнал низького рівня, що знаходиться на вході із старшим номером. Це означає, що двійковий код на виході відповідатиме цьому сигналу низького рівня. Наприклад, при комбінаціях вхідних сигналів 11110111, 00000111, 10100111, записаних в порядку, прийнятому в таблиці 1, результат буде один: на виході у всіх випадках буде сформований код 011, оскільки пріоритетом володіє нульовий сигнал на вході Х4.
