Лабораторна робота №6 Створення компонента з декількома логічними секціями
Мета: Навчитись створювати компонент з декількома логічними секціями.
Завдання: Створити символьне зображення даного компонента в графічному редакторі Schematic Symbol Editor а також створити посадочне місце і корпус компонента у графічному редакторі P-CAD Pattern Editor.
Короткі теоретичні відомості
Багато компонентів, особливо інтегральні схеми малого ступеня інтеграції і складання дискретних елементів, являють собою декілька однакових або різноманітних логічних секцій, упакованних у єдиний корпус. Роздивимося створення компонента на прикладі диодної збірки 2ДС627А.
Символьне зображення являє собою стандартний символ діода (мал. 6.1) і створюється в графічному редакторі P-CAD Symbol Editor .
Посадкове місце і корпус компонента створюються в графічному редакторі P-CAD Pattern Editor .Вони подані на мал. 6.2
Упаковування компонента здійснюється за допомогою менеджера бібліотек P-CAD Library Executive. У нашому випадку вікно Component Information (мал.12.3) буде мати деякі відмінності.

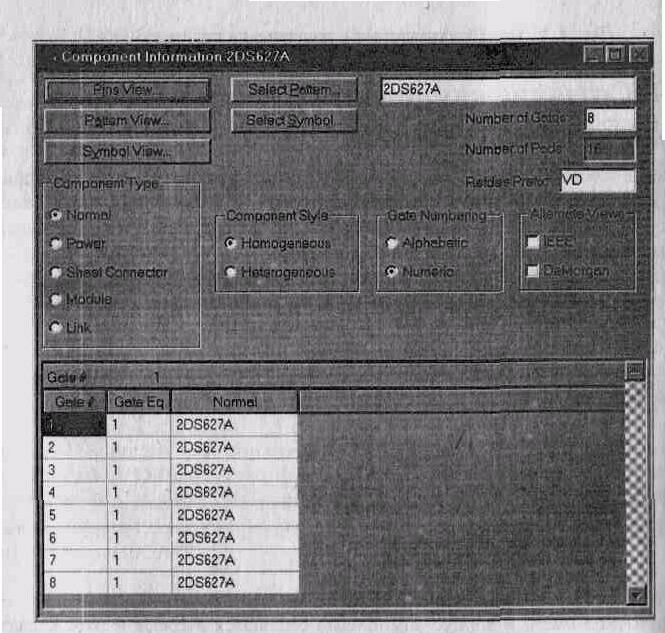

Рисунок 6.2 - Component Information
У групі Component Style вибираємо Homogeneous (однорідний) і стиль вентилів компонента. За допомогою опції Select Pattern, вибирається тип корпуса з попередньо обраної за допомогою команди Library/Setup бібліотеки.
У групі Component Type вибираємо тип компонента. Normal. У опції Gate Numbering задаємо числовий засіб найменування логічних секцій компонента Numeric.
У поле Number of Gates уводиться число логічних секцій компонента, для компонента
2ДС627А вводиться 8.
У поле Number of Pads автоматично відображається число введень компонента при обраному типі корпуса.
У поле Refdes Prefix заноситься інформація про літерне позначення компонента, у нашому випадку - VD.
У нижній частині вікна Component Information відображається таблиця з номерами
логічних секцій (Gate #), кодами логічної еквівалентності секцій (Gate Eq) і інформацією про основний символ (Normal), що відповідає символу даної секції.
Очевидно, що для однорідного компонента символи всіх секцій будуть однаковими. Оскільки всі секції однакові і можуть бути переставлені, то код логічної універсальності секції Gate Eq дорівнює 1.
Вибір символу компонента з бібліотеки провадиться за допомогою команди Select Symbol
Заповнення таблиці виводів компонента декілька відрізняється від компонента з одною логічною секцією (мал. 6.3).

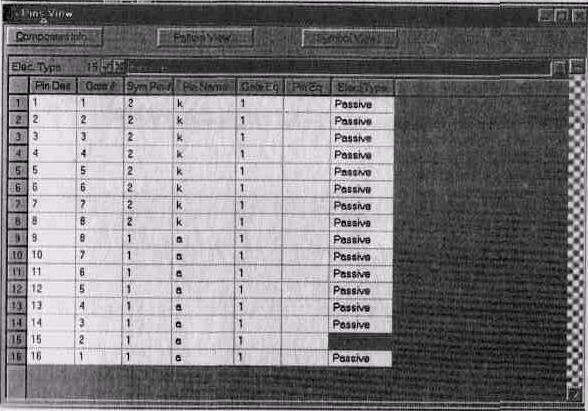

Рисунок 6.3- Таблиця виводів компонента з декількома логічними секціями
У стовпчику PinDes відображаються номера виводів корпуса компонента. У стовпчику Sym Pin # уводяться відповідні їм номера виводів символу компонента, для компонента 2ДС627А вони не збігаються з номерами виводів корпуса. В ячейці стовпчика Pin Name вводиться інформація про ім'я вивода, в ячейці Gаte# - про номер секції. Ячейки колонок Gate Eq і Pin Eq містять інформацію про логічну еквівалентність секцій і виводи.
Виводи з однаковою еквівалентністю можуть бути автоматично переставлені в процесі автоматичного розміщення. Оскільки для диодної збірки це неактуально, графи Pin Eq не редагуються.
Після заповнення таблиці виводів виконується команда перевірки Component Validate. Готовий компонент зберігається в бібліотеці.

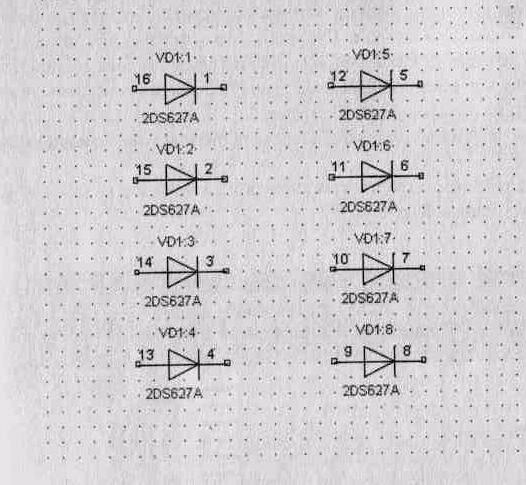

Фрагмент вікна графічного редактора принципових схем P-CAD Schematic, що містить компонент 2ДС627А, показаний на мал. 6.4.
Рисунок 6.4 - Компонент 2ДС627А
