Рекомендации по конструированию валов и осей

1. Валы и оси следует конструировать по возможности гладкими с минимальным числом уступов. В этом случае существенно сокращается расход металла на изготовление вала, что особенно важно в условиях крупносерийного производства. В индивидуальном и мелкосерийном производстве применяют валы с бортами для упора колес.

2. Каждая насаживаемая на вал или ось деталь должна проходить до своей посадочной поверхности свободно во избежание повреждения других поверхностей. Рекомендуют принимать такую разность диаметров ступеней вала, чтобы при сборке можно было насадить деталь, не вынимая шпонку, установленную в пазу ступени меньшего диаметра.

3. Торцы валов и осей и их уступы выполняют с фасками для удобства установки деталей и соблюдения норм охраны труда.

4. В тяжелонагруженных валах или осях для снижения концентрации напряжений в местах посадочных поверхностей рекомендуют перепады ступеней выполнять минимальными с применением галтелей переменного радиуса.

5. При посадках с натягом трудно совместить шпоночный паз в ступице со шпонкой вала. Для облегчения сборки на посадочной поверхности вала предусматривают небольшой направляющий цилиндрический участок с полем допуска d9.

6. Для уменьшения номенклатуры резцов и фрез радиусы галтелей, углы фасок, ширину пазов на одном валу или оси рекомендуют выполнять одинаковыми. Если на валу несколько шпоночных пазов, то их располагают на одной образующей.

7. Для увеличения изгибной жесткости валов и осей рекомендуют детали на них располагать возможно ближе к опорам.

8. При разработке конструкции вала или оси надо иметь в виду, что резкие изменения их сечений (резьбы под установочные гайки, шпоночные пазы, канавки, поперечные сквозные отверстия под штифты и отверстия под установочные винты и др.) вызывают концентрацию напряжений, уменьшая сопротивление усталости.

Вопросы для самопроверки

- Какая разница между валом в осью и какие деформации испытывают вал и ось при работе?

- Что называют цапфой, шипом, шейкой и пятой?

- Каковы основные критерии работоспособности валов и осей и какими параметрами их оценивают?

- Какой динамический характер имеют напряжения изгиба в валах и осях ?

- Каковы причины поломок валов и осей ?

- В каком порядке выполняются этапы прочностного расчёта валов ?

- Какой диаметр определяется в проектировочном расчёте валов ?

- Почему валы рассчитывают в два этапа: первый — проектировочный расчет, второй — проверочный расчет?

- Какова цель проектировочного расчета, какой обычно диаметр вала определяют и почему?

- Какова цель проверочного расчета? Какой параметр при этом определяют?

- Каковы конструктивные и технологические способы повышения выносливости валов?

- Покажите на рисунке неподвижную и подвижную оси. Испытывает ли ось деформацию кручения?

- Как называют цапфы, показанные на рис.6?

- Что называют галтелью?

- Укажите наиболее распространенные марки сталей, применяемых для изготовления валов и осей.

- При каких напряжениях (постоянных или переменных) производят расчет валов и осей на статическую и усталостную прочность?

- В каких случаях производят расчет валов на жесткость?

- Как изображают силы на расчетных схемах по длине ступицы?

- Испытывают ли оси деформацию кручения?

- Назовите участки вала, которые рассчитывают по формуле (4).

- Расчет валов (осей) по формуле (11) производят как проектировоч­ный или проверочный? Когда разрушение валов и осей носит усталостный характер?

- Опишите сущность проектировочного и проверочного (уточненного) расчета валов на прочность.

- Что понимают под жесткостью вала (оси)?

- Сформулируйте основное условие изгибной жесткости валов (осей).

- Покажите на рис. 12 вал.

1. Поз. 1 на рис. 12, а

2. Поз. 1 на рис. 12, б

3. Поз. 1 на рис. 12, в

- Покажите на рис.12 неподвижную ось.

1. Поз. 1 на рис. 12, а

2. Поз. 1 на рис. 12, б

3. Поз. 1 на рис. 12, в

- Деталь 1 (см. рис. 12, в), соединяющая зубчатое колесо с бара­баном, работает на кручение. Как правильно назвать эту де­таль?

1. Подвижная ось

2. Неподвижная ось

3. Вал

Рис.12

- Применяют ли в общем машиностроении для изготовления ва­лов и осей цветные металлы и сплавы на их основе?

1. Да

2. Нет

- Как рассчитывают подвижные оси на прочность?

1. Только на изгиб

2. Только на кручение

3. На совместное действие изгиба и кручения

- По формуле рассчитывают...

1) ...неподвижные оси

2) ...подвижные оси

3) ...валы передач

4) ...трансмиссионные валы

5) ...коренные валы

- По какой формуле проводят провероч­ный расчет валов передач?

1.

2.

3.

- По формуле s> [s] приводят расчет...

1) ...на статическую прочность осей

2) ...на статическую прочность валов

3) ...на усталостную прочность осей

4) ...на усталостную прочность валов

- Условие жесткости валов на изгиб?

1.

2.

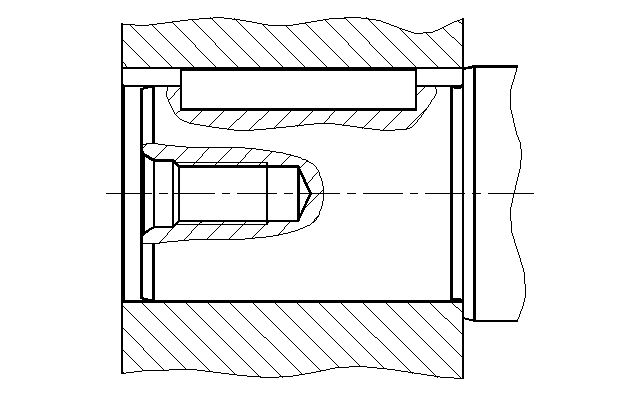

- Какое соединение вала со ступицей показано на рисунке.

1. Шпоночное

2. Шлицевое

3. Штифтовое

4. Резьбовое

- Как называются детали, показанные на рисунке?

1. Шпонки

2. Шлицы

3. Штифты

4. Шпонки призматические

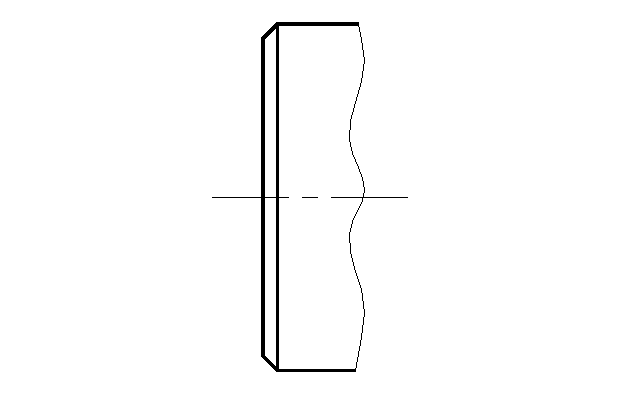

- Укажите название конструктивного элемента, показанного на рисунке.

1. Проточка

2. Канавка

3. Фаска

4. Галтель

- Укажите название конструктивного элемента, показанного на рисунке.

1. Проточка

2. Канавка

3. Фаска

4. Галтель

- Укажите название конструктивного элемента, показанного на рисунке.

1. Проточка

2. Канавка

3. Фаска

4. Галтель

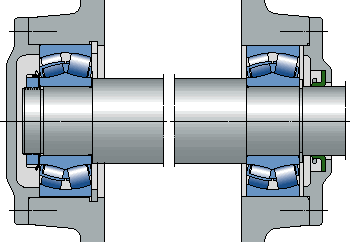

- Какая из опор вала выполнена фиксирующей?

1. Левая

2. Правая

3. Обе

4. Ни одна

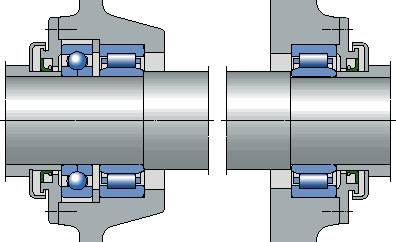

- Какая из опор вала выполнена плавающей?

1. Левая

2. Правая

3. Обе

4. Ни одна

- Какая из опор вала выполнена фиксирующей?

1. Левая

2. Правая

3. Обе

4. Ни одна

- Какая из опор вала выполнена фиксирующей?

1. Левая

2. Правая

3. Обе

4. Ни одна

- С помощью каких деталей зафиксирован подшипник на валу?

1. Гаек

2. Шайб

3. Гайки круглой шлицевой и стопорной многолапчатой шайбы

4. Подшипник не зафиксирован

- С помощью каких деталей зафиксирован подшипник в корпусе?

1. Подшипник не зафиксирован

2. Шайб

3. Двух упорных колец

4. Кольцо пружинное упорное плоское внутреннее концентрическое (2 шт.) и кольцо дистанционное (1 шт.)

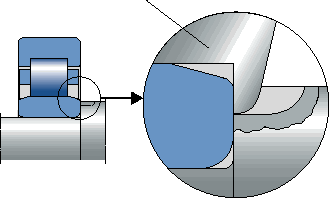

- Укажите назначение пазов на валу

1. Для смазки подшипника

2. Для предотвращения проворота подшипника

3. Для фиксации подшипника

4. Для обеспечения доступа лап съемника при демонтаже внутреннего кольца подшипника с шейки вала

- Укажите назначение болта, показанного на рисунке

1. Для подачи смазки к подшипнику

2. Для крепления подшипника

3. Для демонтажа подшипника из отверстия в корпусной детали

4. Для монтажа подшипника в отверстие в корпусной детали

- Укажите назначение каналов, выполненных в валу

1. Для подачи смазки к подшипнику

2. Для крепления подшипника

3. Для подачи под давлением масла под внутреннее кольцо подшипника с целью облегчения его монтажа и демонтажа

4. Для отвода излишков смазочного масла от подшипника

- Как называется вал, показанный на рисунке?

1. Вал-шестерня

2. Шлицевой вал

3. Шестерня

4. На рисунке показана ось, а не вал

- Укажите название уплотнительного элемента, показанного на рисунке?

1. Манжета резиновая армированная для валов по ГОСТ 8752-70

2. Сальниковое войлочное кольцо

3. Резиновая манжета уменьшенного сечения для гидравлических устройств

4. Резиновая уплотнительная манжета для пневматических устройств.
