Лист 1 – «Построение комплексных чертежей с применением разрезов».
На листе формата А3 начертить комплексный чертеж детали, состоящей из трех видов, с применением простых разрезов и нанесением размеров.
Указания. Условие задания согласно своего варианта (последняя цифра личного дела) взять из таблицы 1. перед выполнением работы следует повторить правила и приемы выполнения простых разрезов и руководствоваться примером выполнения работы (рис.3).
На комплексном
чертеже крышки корпуса патрона, имеющей
одну плоскость симметрии, применены
два разреза: фронтальный и профильный.
Первый разрез образован фронтальной
секущей плоскостью, совпадающей с
плоскостью симметрии детали. В подобных
случаях в соответствии с ГОСТ 2.305 -68
допускается не отмечать положение
секущей плоскости и разрез не сопровождать
надписью, что и использовано на чертеже.
Изображение на профильной плоскости
представляет собой соединение половины
вида слева и половины профильного
разреза: их разделяет ось симметрии.
Профильный разрез А-А получен с помощью
секущей профильной плоскости, направление
которой отмечено на виде сверху стрелками
с буквами А,А. Как видно из чертежа, эта
плоскость проведена через ось отверстия
ф22.

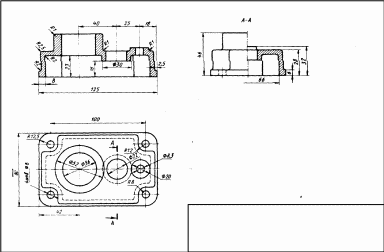

Рис. 3 образец листа 1

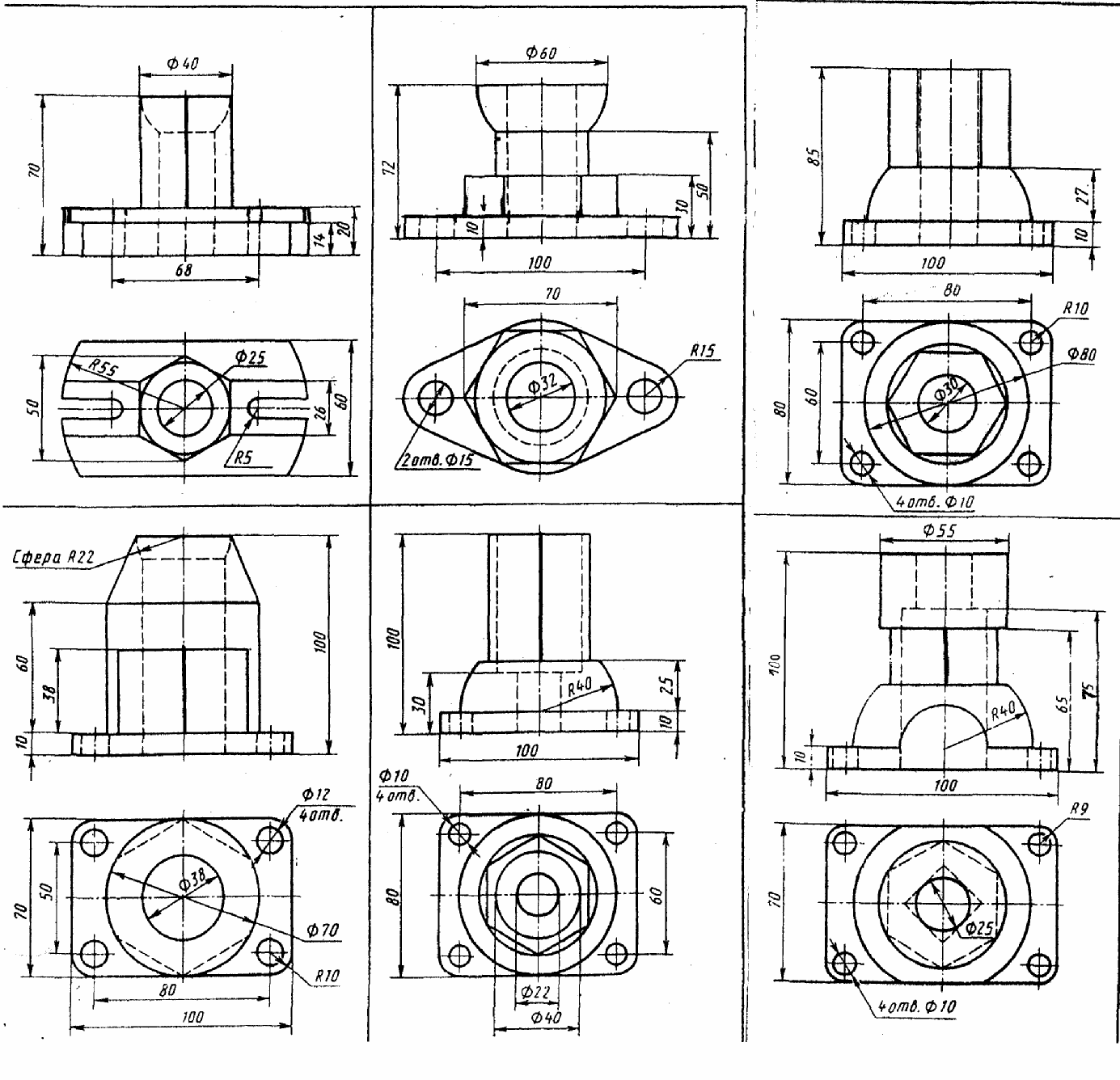

1 2 3
4 5 6
7 8 9 10

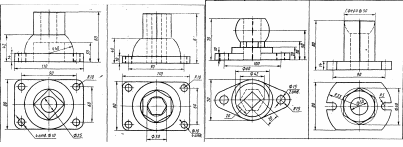

Таблица 1
Лист 2 – «Резьбовые соединения».
На листе формата А3 выполнить два примера резьбовых соединений: а) соединение винтом или шпилькой; б) соединение болтом.
Чертеж болтового соединения оформить как сборочный – с нанесением номеров позиций и составлением спецификации. На чертежах поставить основные размеры.
Указания.
Пример выполнения дан на чертеже (рис.4). Задания даны в таблице 2.
Внимательно изучите задание. Проработайте главу «Соединение деталей» в рекомендуемом учебнике. Сделайте планировку листа. При выполнении задания необходимо, исходя из размеров скрепляемых деталей и из относительных размеров гайки и шайбы, определить требуемую длину стержня болта, шпильки и по таблицам ГОСТов подобрать длину стержня и его диаметр в соответствии с диаметром отверстия в скрепляемых деталях. При вычерчивании шпильки надо иметь в виду , что длина посадочного конца зависит от материала , в который она ввинчивается: если в сталь, то посадочный конец равен диаметру шпильки, если в чугун, то посадочный конец равен 1,25 d, а если деталь из легких сплавов, то посадочный конец будет равен 2d. При вычерчивании болтового соединения необходимо нанести номера позиций и составить спецификацию. Номера позиций следует располагать параллельно основной надписи чертежа, группируя по вертикали в колонку или по горизонтали в строчку.

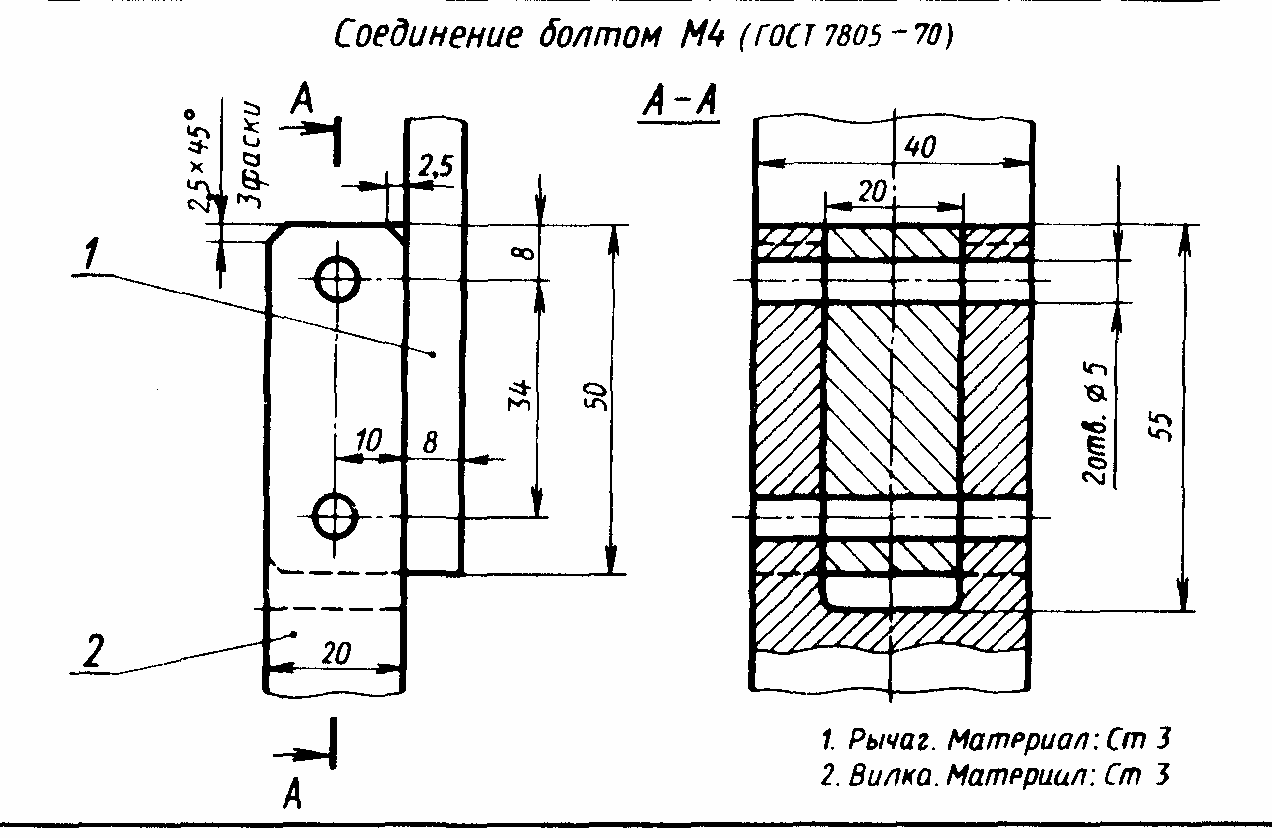

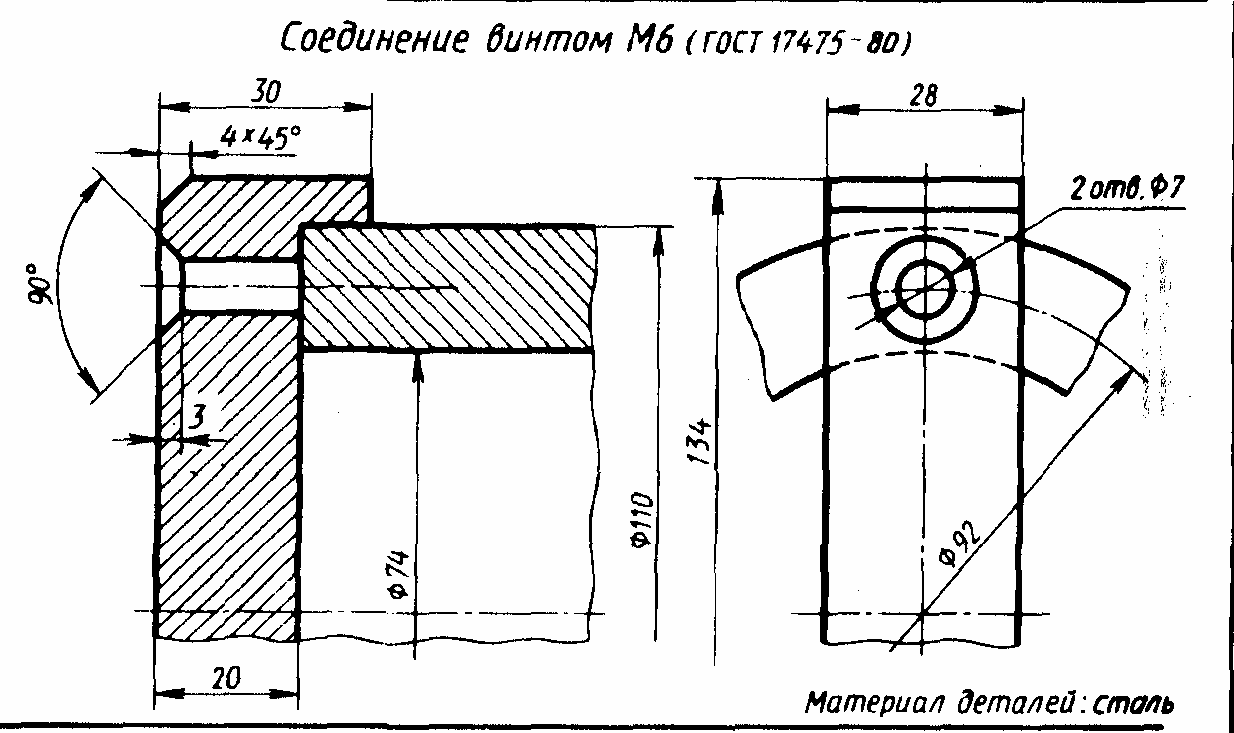

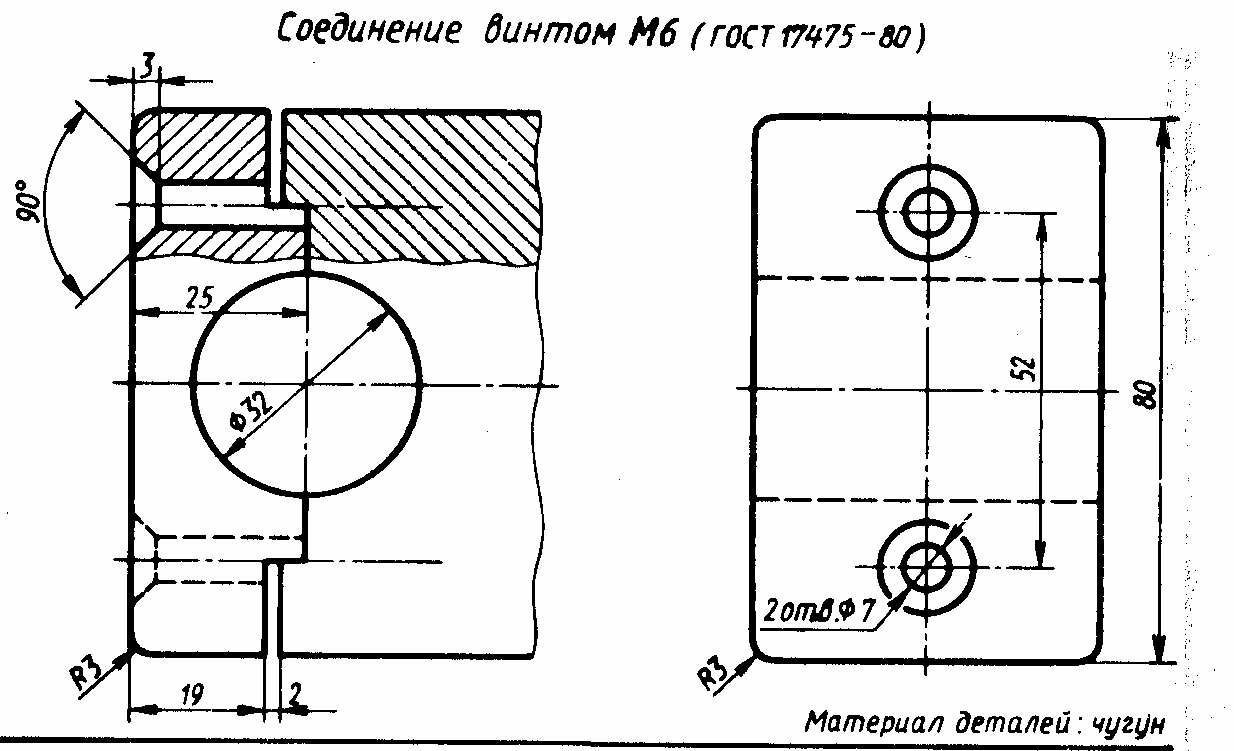

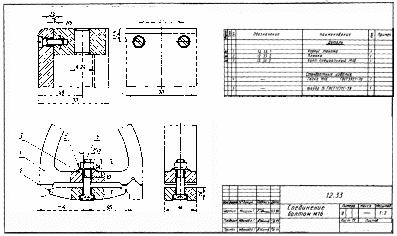

Рис. 4. – образец листа 2

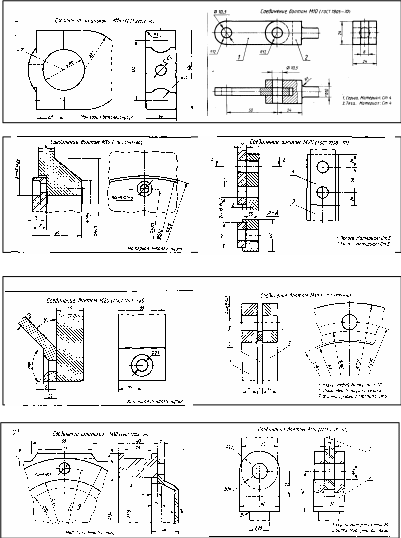

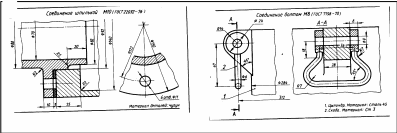

Таблица 2
1
2
3
4

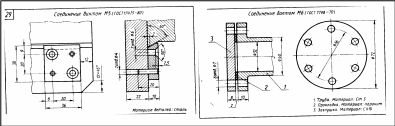

Продолжение таблицы 2
5
6
7
8
Продолжение таблицы 2
9
10
Лист 3 (а, б, в)
На листе 3 ( а,б,в,) выполняется деталировка по сборочному чертежу изделия.
Указания.

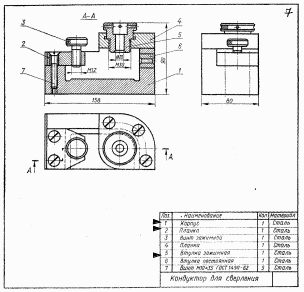

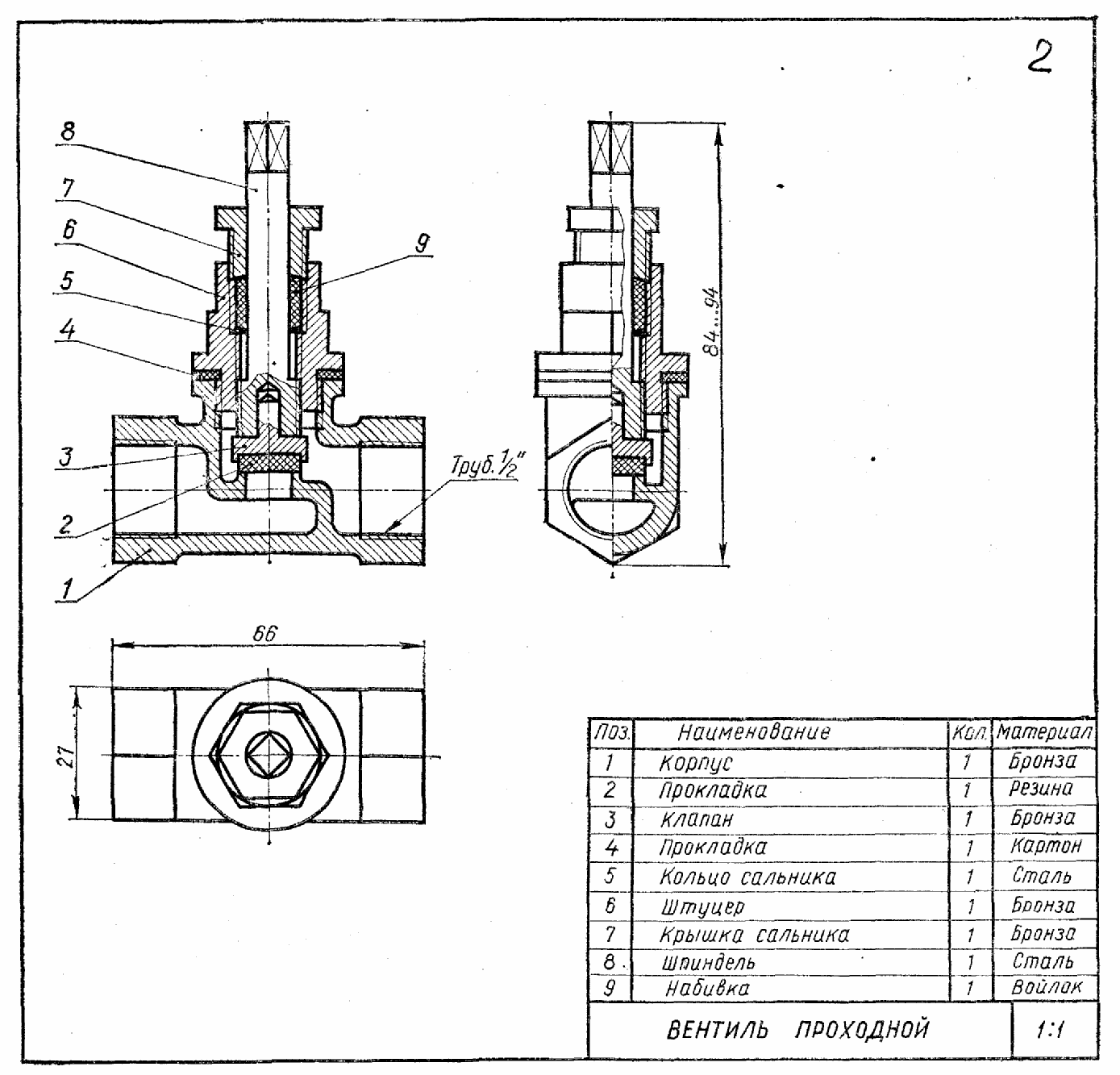

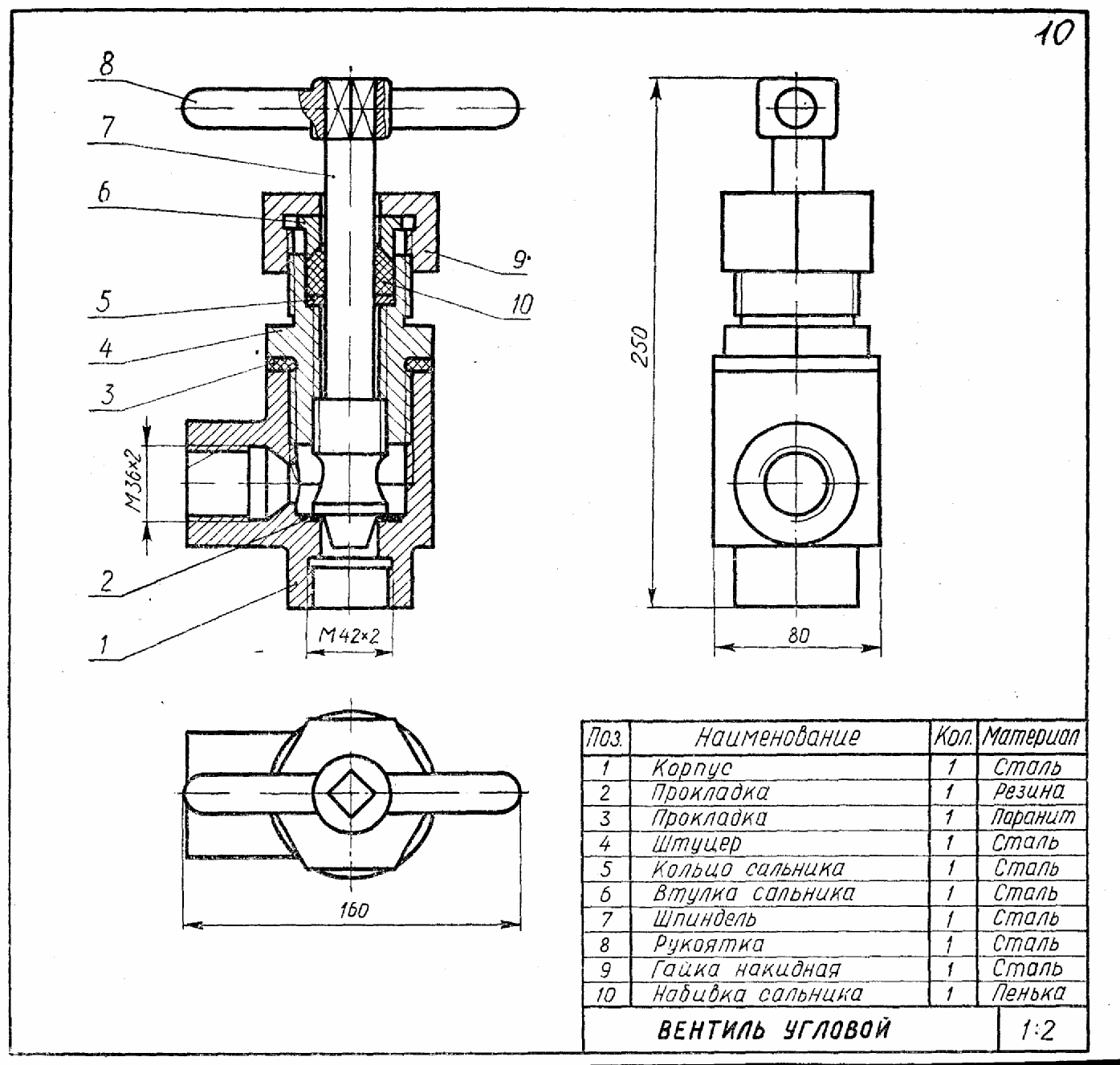

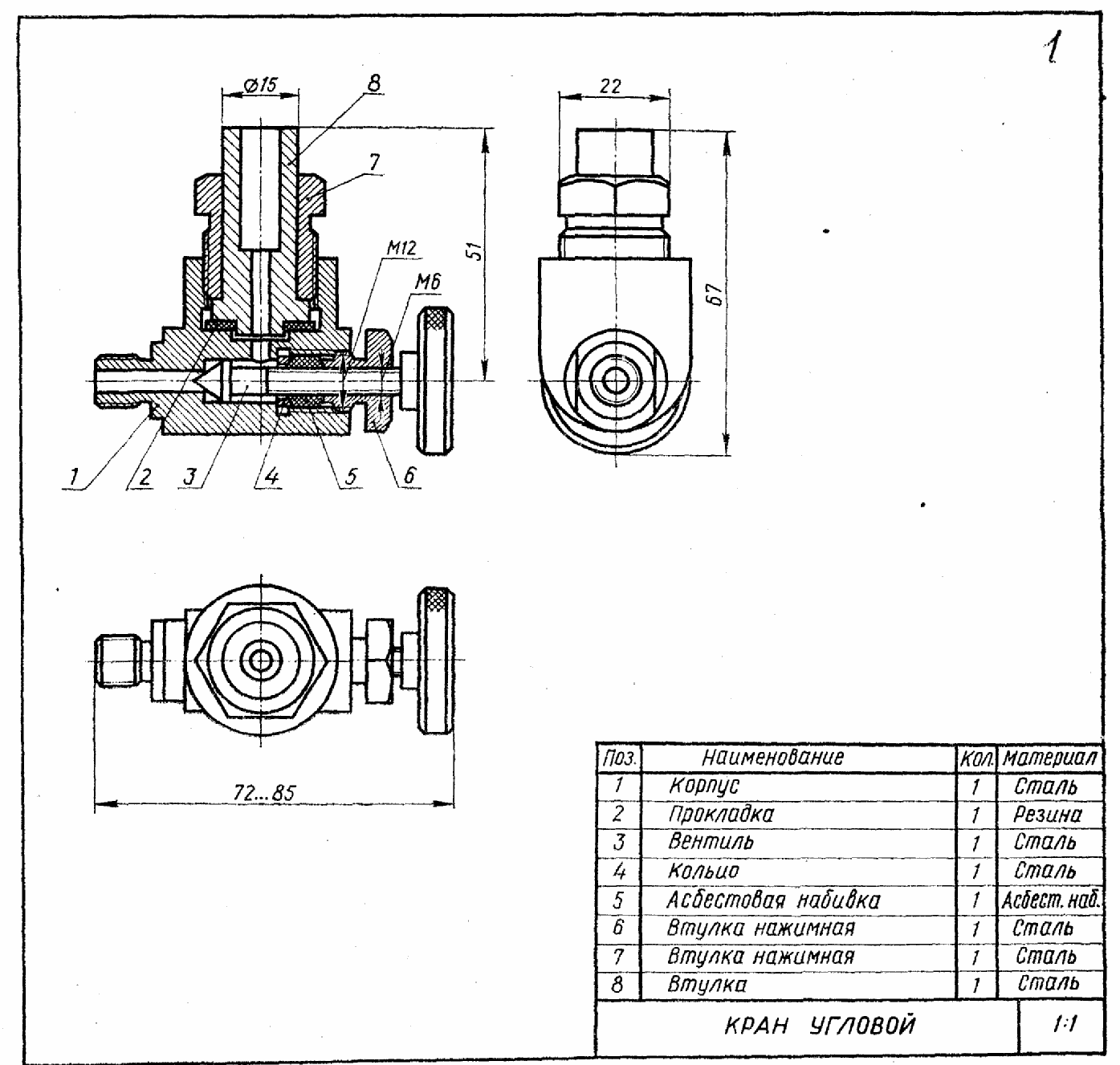

Три детали отмечены на сборочном чертеже (таблица.8) Каждая деталь чертится на отдельном листе чертежной бумаги. Формат бумаги выбирается самостоятельно. Недостающие размеры деталей следует получать с помощью пропорционального циркуля. При выполнении чертежей деталей в связи с более крупным масштабом и большим числом видов есть возможность улучшить размещение размеров по сравнению со сборочными чертежами. Этой возможностью следует воспользоваться. Образец рабочего чертежа детали на рисунке 5.
Рис. 5 – образец рабочего чертежа детали при детализировании сборочного чертежа.

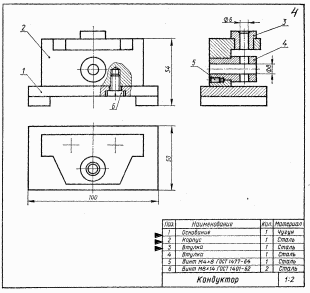

Таблица 3
Продолжение таблицы 3
Продолжение таблицы 3
Продолжение таблицы 3
Продолжение таблицы 3
