Задания к расчетно-графическим работам Указание к выполнению работ

К выполнению расчетно-графических работ (РГР) следует приступать после изучения соответствующего раздела курса.

Закреплению полученных знаний способствует разбор решенных задач, приведенных в учебной литературе, а также самостоятельное решение возможно большего числа задач.

Задания для РГР состоят из восьми групп задач, расчетные схемы которых представлены в 30 вариантах, а численные значения студент выбирает в соответствии со своим вариантом.

При выполнении ргр необходимо соблюдать следующие условия:

  1. Полностью переписать условие, составить эскиз с указанием на нем всех размеров, соответствующих варианту. На эскизах размеры должны быть обозначены теми же буквами, что и в расчетных формулах.

  2. Все необходимые вычисления выполнить сначала в общем виде, а затем подставить числовые значения. Пользоваться стандартными обозначениями, вычисления производить в системе единиц СИ, проставлять размерность полученных величин.

  3. Решения выполнять в соответствующей последовательности, сопровождая необходимым текстом и формулировками производимых действий.

  4. Вычисления производить с помощью вычислительной техники до двух значащих цифр после запятой.

  5. Задачи решают на отдельных листах формата А-4 или в отдельной тетради для РГР.

  6. Все расчетные схемы и эпюры выполнять карандашом.

  7. Не рассматриваются работы, выполненные небрежно и несоответствующие своему варианту.

ЗАДАНИЕ 1

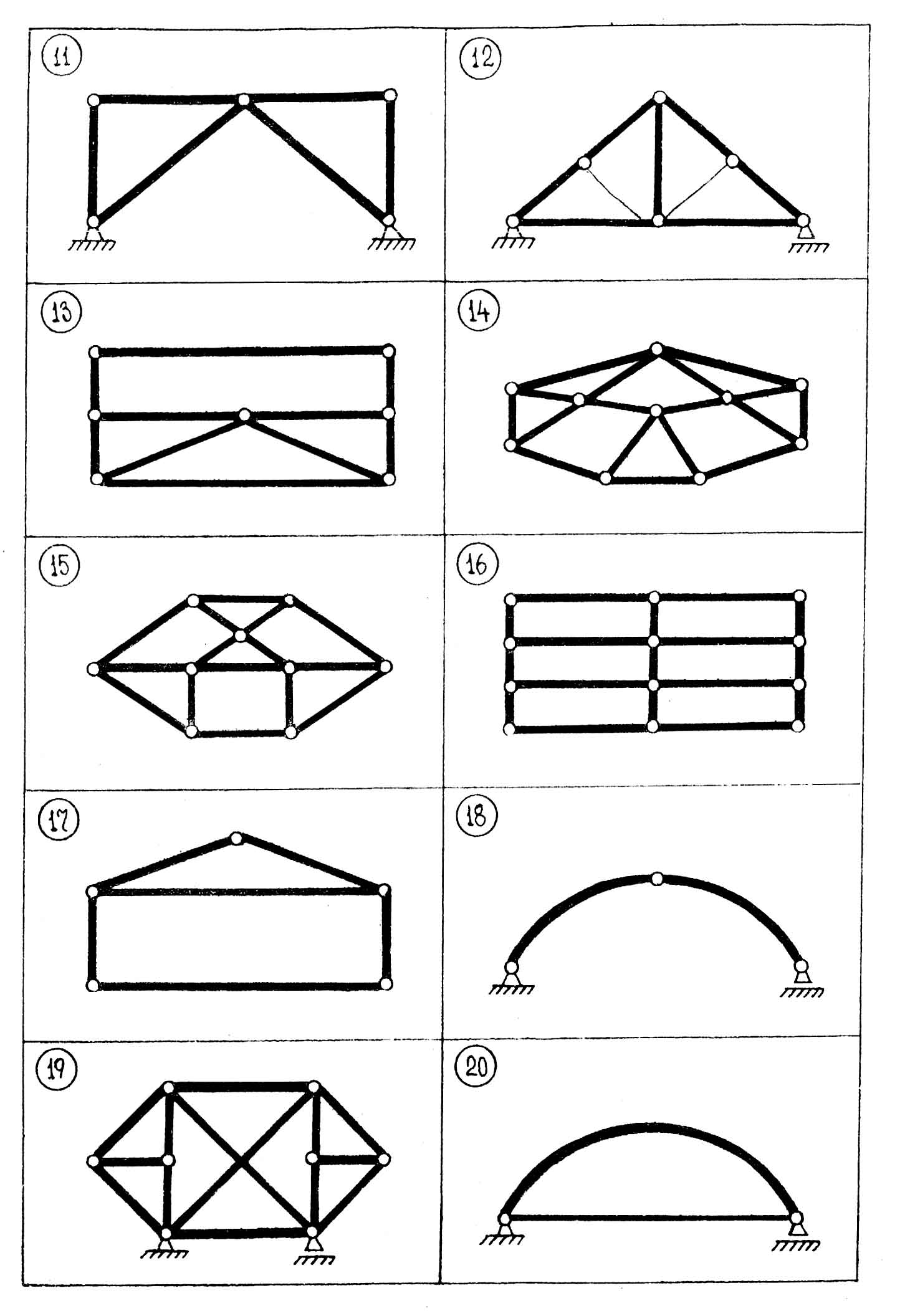

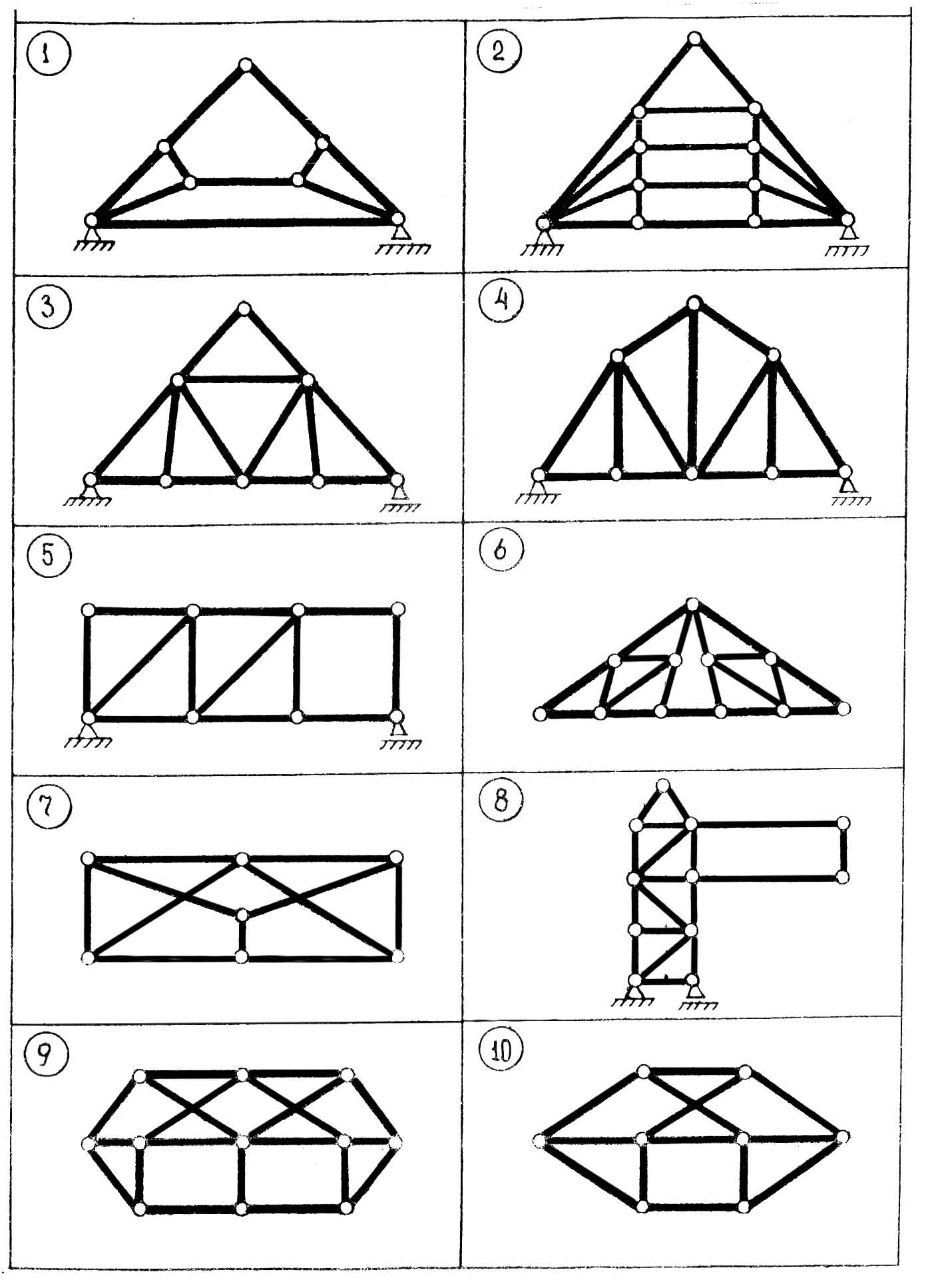

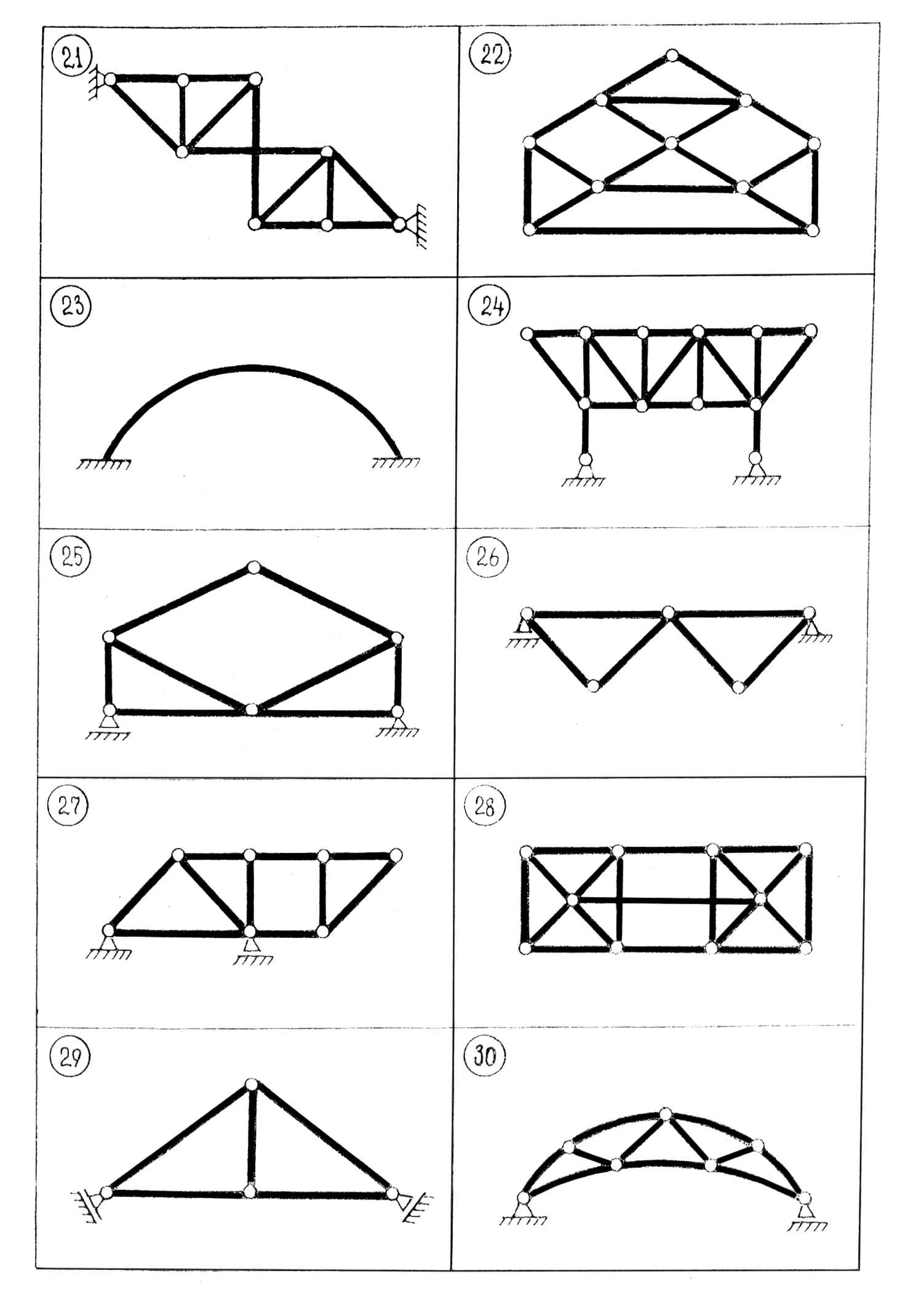

Проверить заданную систему на геометрическую неизменяемость и произвести ее кинематический анализ.

ЗАДАНИЕ 2

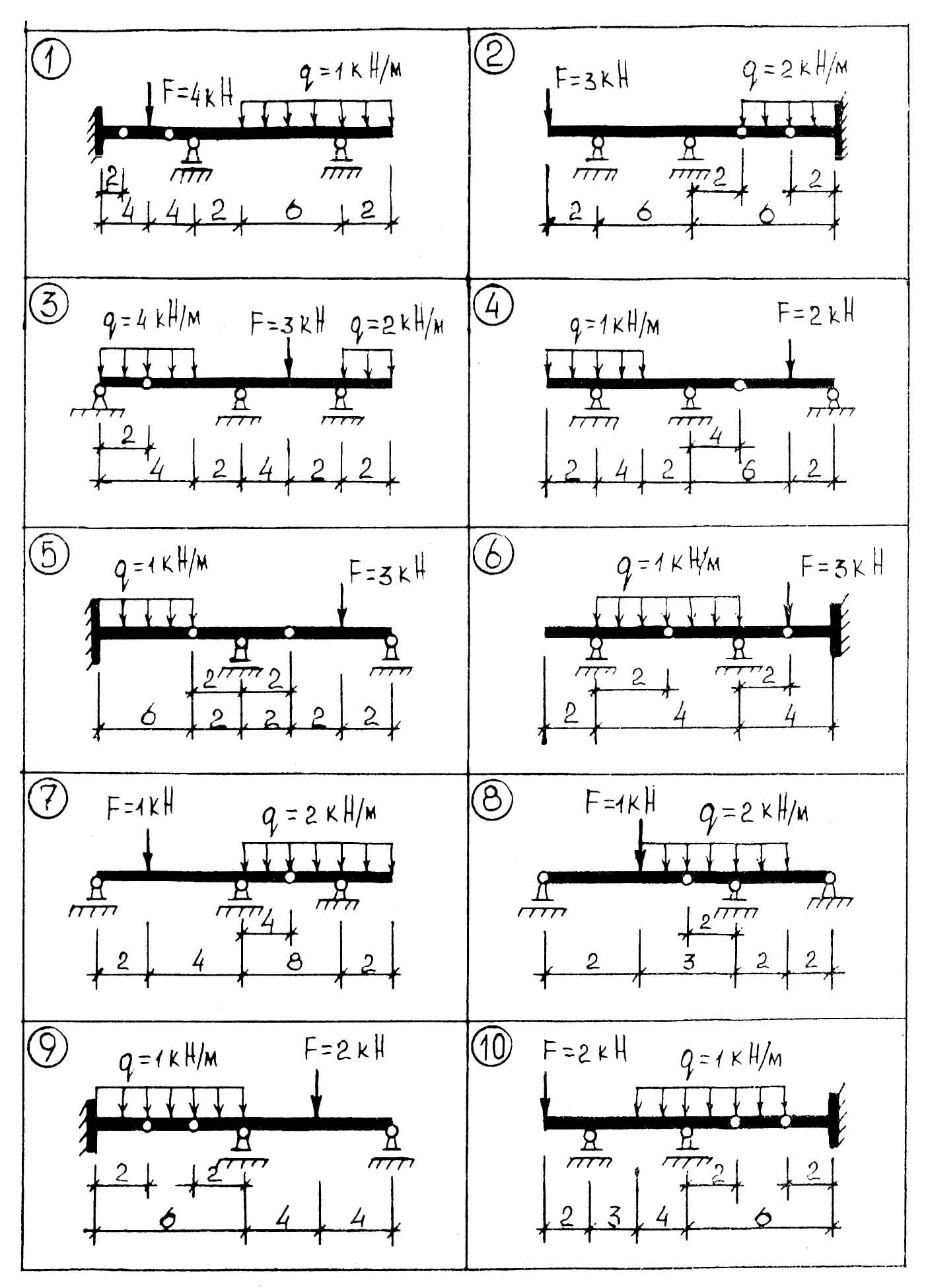

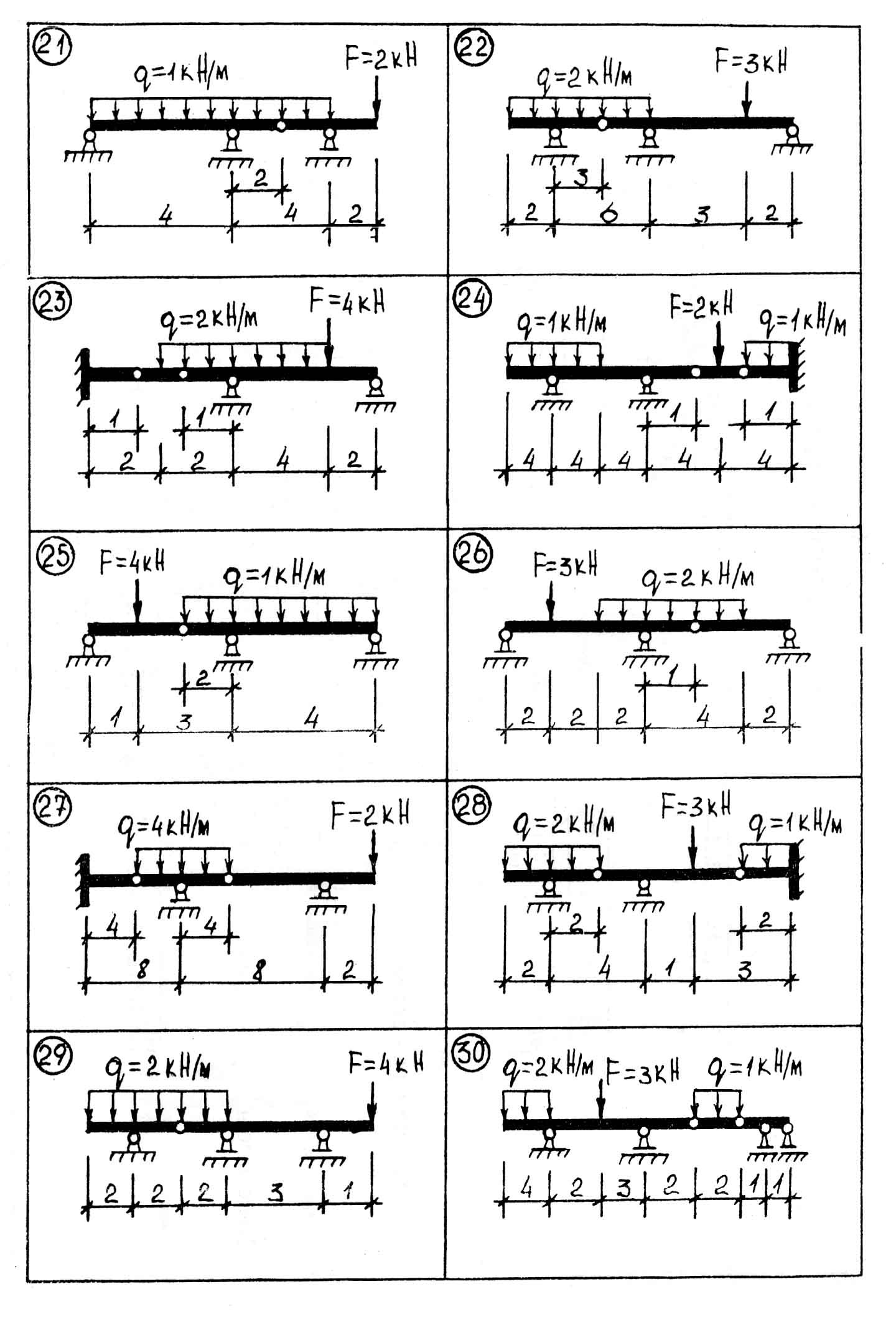

РАСЧЕТ МНОГОПРОЛЕТНЫХ СТАТИЧЕСКИ ОПРЕДЕЛИМЫХ БАЛОК

Для заданной шарнирной балки:

  1. Выполнить проверку геометрической неизменяемости и неподвижности системы.

  2. Выполнить проверку статической определимости.

  3. Составить поэтажную схему.

  4. Рассчитать подвесные и основные балки.

  5. Построить эпюры поперечных сил и изгибающих моментов для заданной шарнирной балки.

Задание 3

РАСЧЕТ ТРЕХШАРНИРНЫХ АРОК

Для заданного варианта требуется:

  1. Определить опорные реакции арки.

  2. Вычислить внутренние усилия М, Q и N в характерных и дополнительных сечениях арки.

  3. Построить эпюры М , Q и N .

  4. Проверить правильность выполнения расчетов.

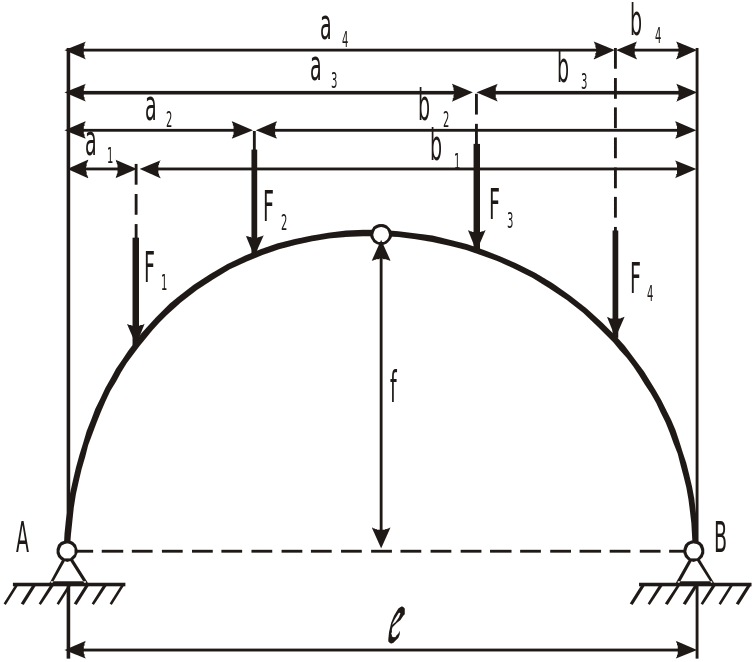

Р асчетная схема арки

Рис.5. Расчетная схема арки

Ось арки очерчена по квадратной параболе, уравнение которой имеет вид:

.

Данные для расчета взять из таблицы 4.

Таблица 4

Исходные данные для расчета трехшарнирных арок

Послед.

цифра шифра

F1

кН

F2

кН

F3

кН

F4

кН

Предпос.

цифра шифра

L

м

f

м

α1

м

0

5

9

0

1

0

18

6

3

1

6

8

9

2

1

24

8

4

2

7

7

8

3

2

18

6

3

3

8

6

7

4

3

24

8

4

4

9

5

6

5

4

18

6

3

5

8

4

5

6

5

24

8

4

6

7

3

4

7

6

18

6

3

7

6

2

3

8

7

24

8

4

8

5

1

2

9

8

18

6

3

9

4

0

1

0

9

24

8

4

Примечание: для всех вариантов α2 = 2 α1; α3 = 4 α1; α4 = 5 α1.
