3.2 Компьютерный эксперимент
Компьютерный эксперимент опыта Франка и Герца позволяет исследовать зависимость силы тока от приложенного напряжения, проанализировать полученные вольтамперные характеристики. При проведении эксперимента на экран дисплея выводятся данные о приложенном напряжении и возникшем электрическим током.
4. Приборы и принадлежности
1. Компьютер.
2. Программа «Frank & Hertz», выполненная для компьютерного моделирования физических опытов Дж. Франка и Г. Герца для подтверждения постулатов Бора.
5. Порядок выполнения работы. Обработка результатов измерений
1. Установите компьютерную программу «Frank & Hertz» на ЭВМ.
2. Запустите программу, используя ярлык расположенный на рабочем столе, в меню программы выберите пункт «Дослiд» рисунок 3.
|

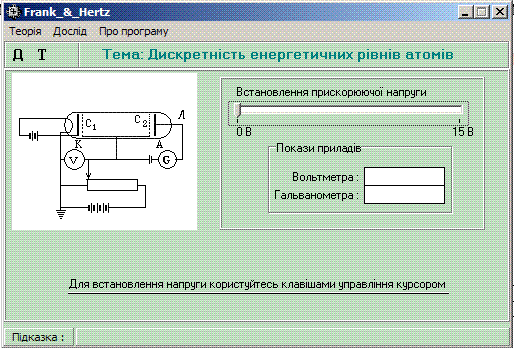

Рисунок 3 - Модель «Опыт Франка и Герца» |
2. Пользуясь компьютерной программой, снимите зависимость анодного тока от величины ускоряющего потенциала между катодом К и сеткой С1. Ускоряющее напряжение на компьютере можно изменять с помощью клавиш управления курсором ← и →. Напряжение следует изменять в диапазоне от 0 до 15 В через каждые 0,5 В, а в области максимумов – через 0,2 В, записывая показания вольтметра и гальванометра в таблице 1.
3. Постройте график зависимости величины анодного тока от ускоряющего напряжения. Определите из графика потенциал возбуждения атомов ртути.
Таблица 1.
Номер опыта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
U, В |
|
|
|
|
|
|
|
|
|
|
I,мкА |
|
|
|
|
|
|
|
|
|
|
Номер опыта |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
U, В |
|
|
|
|
|
|
|
|
|
|
I,мкА |
|
|
|
|
|
|
|
|
|
|
Номер опыта |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
U, В |
|
|
|
|
|
|
|
|
|
|
I,мкА |
|
|
|
|
|
|
|
|
|
|
