4. Виды расчетов надежности.

Расчет надежности объекта заключается в определении всех его количественных показателей и осуществляется с целью проверки значений этих показателей с заданным значением, которое определяется техническим заданием (ТЗ). В зависимости от полноты учета факторов, влияющих на надежность системы, различают следующие два вида расчета надежности:

1) ориентировочный расчет;

2) окончательный (полный) расчет.

Ориентировочный расчет используется на этапе эскизного проектирования и учитывает влияние на надежность только числа и типов применяемых элементов. Он основывается на следующих допущениях:

1) имеется разработанная принципиальная электрическая схема системы (устройства);

2) в системе отсутствует резервирование;

3) все однотипные элементы принимаются равнонадежными, то есть они имеют одинаковую среднюю интенсивность отказов равную:

,

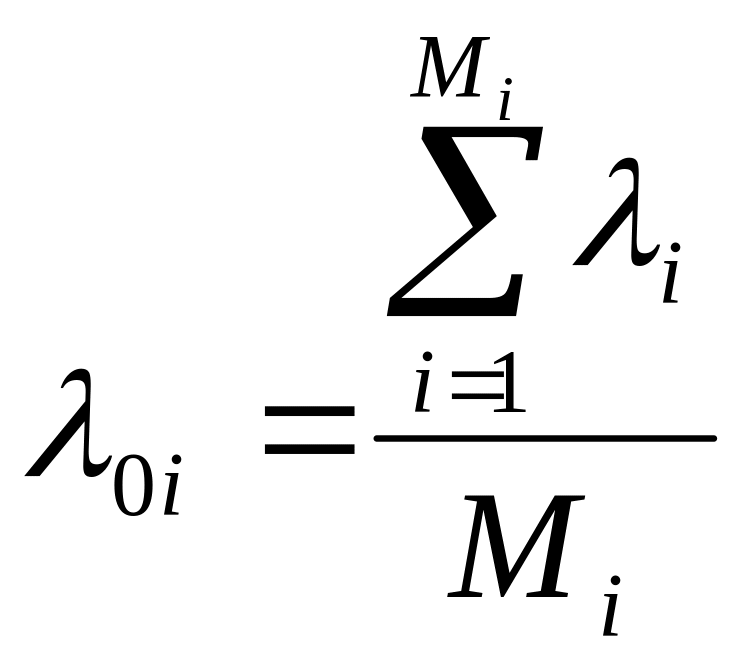

где λi – это интенсивность отказов элемента i-ого типа, задаваемая в справочных данных;

Mi – это число возможных различных значений интенсивности отказов (от минимального до максимального значений) для элементов i – ого типа.

В обозначении λ0i знак “0” обозначает: интенсивность отказа элемента для режима нормальной работы и при условии отсутствия внешних отрицательных воздействий на элементы;

4) все элементы работают в номинальном режиме, который зависит от коэффициента нагрузки элемента и температуры.

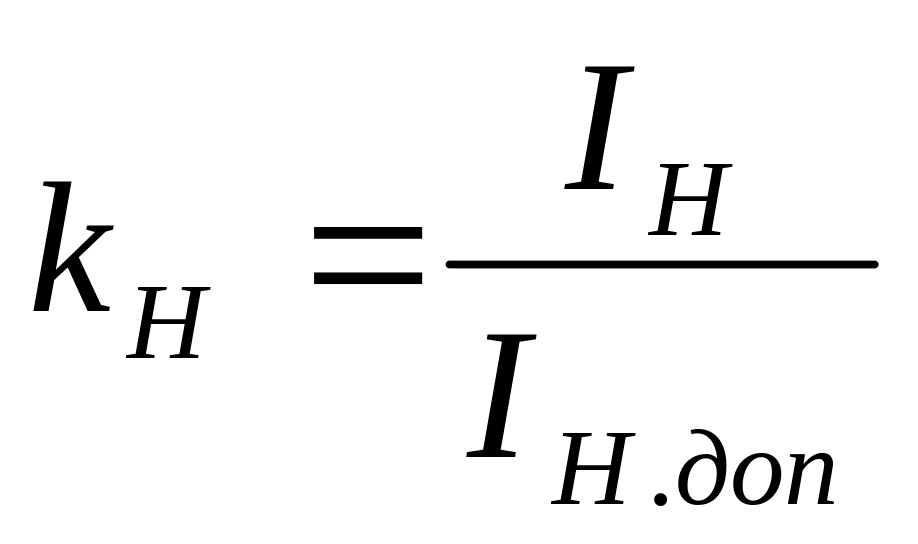

Коэффициент нагрузки любого элемента равен отношению тока нагрузки к допустимому значению тока нагрузки:

,

где Iн – реальный ток нагрузки элемента;

Iн.доп – допустимое значение тока нагрузки элемента.

При этом Iн ≤ Iн.доп.

В справочных данных: kн = 0,1 ; 0,2 ; 0,3 ; … ; 0,9 ; 1.

Для нормального режима работы kн ≤ 1.

Температура, при которой работают объекты (элементы) должна быть равна 200С (лабораторные условия);

5) все элементы работают в нормальных условиях эксплуатации, то есть все вредные факторы, которые влияют на надежность, отсутствуют;

6) все элементы работают одновременно.

При ориентировочном расчете необходимо знать:

- типы элементов;

- число элементов каждого типа;

- интенсивность отказов элементов λ0i.

При этом расчете вычисляются следующие характеристики надежности:

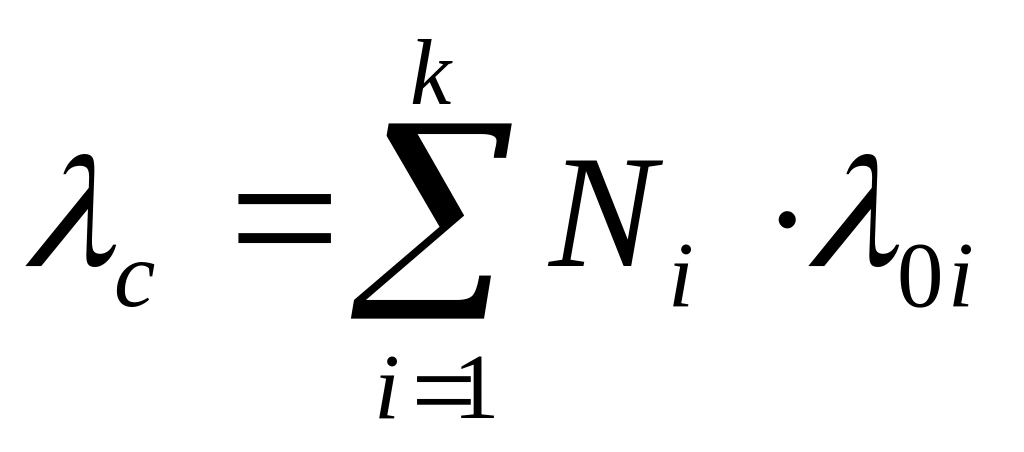

1) интенсивность отказов системы:

,

где k – число различных типов элементов;

Ni – число элементов i – ого типа;

2) вероятность безотказной работы :

Рс(t) = е – λсt,

где t – это некоторый интервал времени (гарантийный срок эксплуатации или время, для которого хотим определить Рс);

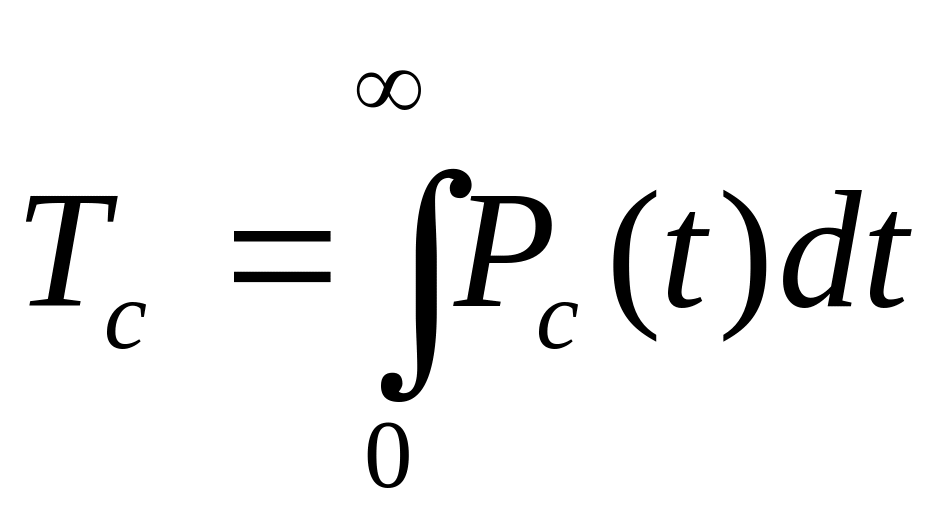

3) средняя наработка системы до отказа:

[час] .

Окончательный расчет надежности проводится с учетом определения реальных значений интенсивностей отказов, с учетом реальных условий эксплуатации и реальных режимов работы.

Пересчет интенсивности отказов элементов λi с учетом указанных выше условий осуществляется по следующей формуле:

λi = λ0i · kj · ai ,

где kj (j = 1÷ 4) – коэффициент, учитывающий влияние j – ого вредного фактора на надежность элемента, где

k1 – коэффициент, учитывающий вибрацию;

k2 – коэффициент, учитывающий ударные нагрузки;

k1 + k2 – коэффициент, учитывающий суммарные нагрузки;

k3 – коэффициент, учитывающий влажность и температуру;

k4 – коэффициент, учитывающий высоту, то есть атмосферное давление.

Влияние k1 и k2.

Условия эксплуатации

Вибрации k1

Ударные нагрузки k2

Суммарные нагрузки k1 + k2

Лабораторные

1

1

1

Автофургонные

1,35

1,08

1,46

Железнодорожные

1,4

1,1

1,54

Самолетные

1,46

1,13

1,65

ai = f (kH, T0C); kH = 0,1 ÷ 1; T0C = 200, 250 , 300 , ... , 1000 .

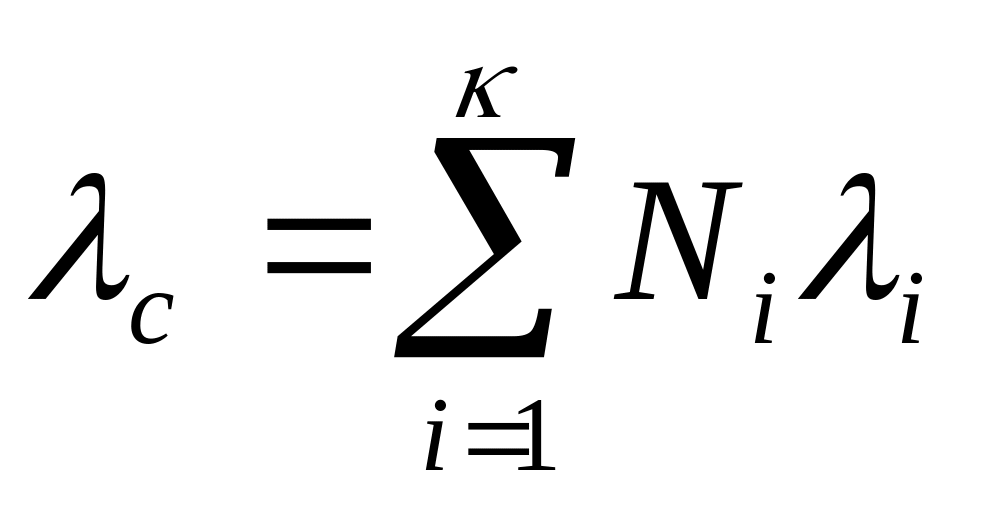

На втором этапе осуществляется вычисление показателей надежности:

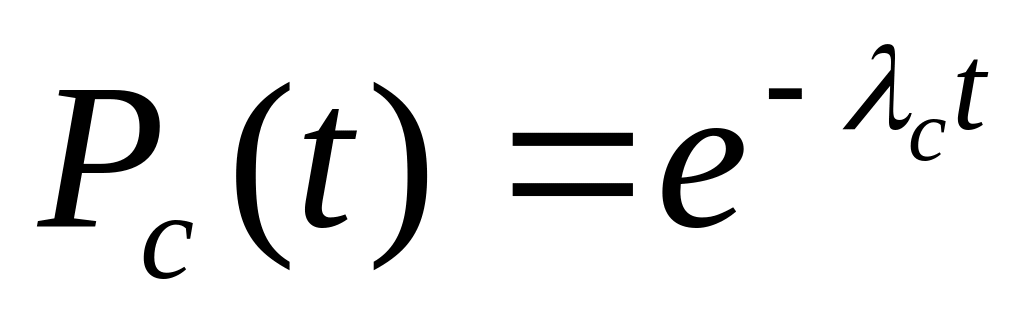

, (2) - вероятность безотказной работы

где ;

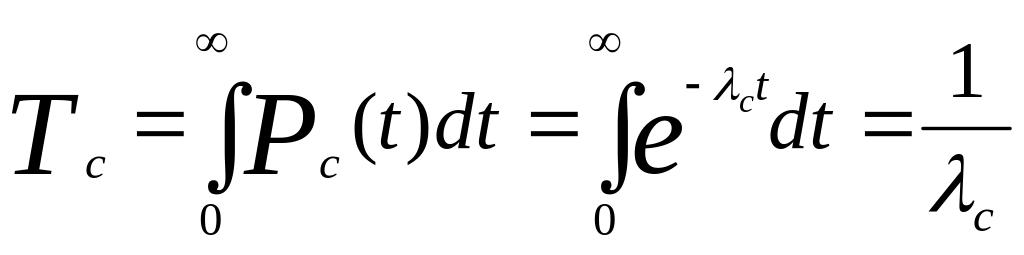

, (3) – средняя наработка до отказа.

Формулы (2) и (3) справедливы для невосстанавливаемых систем. Если система является восстанавливаемой, то ее надежность определяется по двум показателям:

1) kг – коэффициент готовности, характеризующий вероятность нахождения такой системы в работоспособном состоянии в некоторый момент времени t;

2) kп – коэффициент простоя, характеризующий вероятность нахождения системы в режиме восстановления работоспособного состояния системы в некоторый момент времени t.

По результатам вычисления по формулам (2) и (3) оценивают удовлетворяют ли полученные значения заданным в ТЗ. Если полученные показатели Pc(t) и Tc ниже заданных, то разработчики используют методы, обеспечивающие повышение рассчитанных значений Pc(t) и Tc. К числу таких методов относятся:

- резервирование;

- уменьшение действия вредных факторов на надежность, если это возможно;

- выбирают для построения принципиальной схемы элементы, имеющие высокую надежность, то есть малые значения интенсивности отказов.
