8. Сформулируйте закон Ома однородного участка цепи.

1. Сила тока в проводнике пропорциональна приложенному напряжению и обратно пропорциональна сопротивлению проводника.

2. Сила тока на участке цепи прямо пропорциональна ЭДС источника и обратно пропорциональна внутреннему сопротивлению источника.

3. Сила тока в полной цепи равна электродвижущей силе источника, деленной на сумму сопротивлений однородного и неоднородного участков цепи.

Ответ: 3.

9. Какая физическая величина называется напряжением на неоднородном участке цепи?

1. Напряжением на неоднородном участке цепи называется физическая величина, равная отношению работы сторонних сил (А_ст) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

2. Напряжением на неоднородном участке цепи называется физическая величина, равная отношению работы сторонних сил (А_кул) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

3. Напряжением на неоднородном участке цепи называется физическая величина, равная сумме разности потенциалов и электродвижущей силы на этом участке.

4. Напряжением на неоднородном участке цепи называется физическая величина, равная сумме работ кулоновских сил (А_кул) и сторонних сил (А_ст) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

Ответ: 3 и 4.

10. Какая физическая величина называется электродвижущей силой источника тока?

1. Электродвижущей силой источника называется физическая величина, равная отношению работы сторонних сил (А_ст) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

2. Электродвижущей силой источника называется физическая величина, равная отношению работы кулоновских сил (А_кул) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

3. Электродвижущей силой источника называется физическая величина, равная отношению суммы работ кулоновских сил (А_кул) и сторонних сил (А_ст) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

4. Электродвижущей силой источника называется физическая величина, равная отношению разности работ кулоновских сил (А_кул) и сторонних сил (А_ст) при перемещении заряда q от отрицательного полюса источника к положительному, к модулю этого заряда.

Ответ: 1.

11. Укажите соотношение, определяющее закон Ома для однородного участка цепи:

1.

2.

3.

4.

Ответ: 2.

12. Укажите соотношение, определяющее закон Ома для неоднородного участка цепи:

Ответ: 3.

13. Укажите соотношение, определяющее закон Ома для полной цепи:

Ответ: 4.

14. Укажите соотношение, определяющее связь между напряжением и разностью потенциалов между концами неоднородного участка цепи:

1.

2. 3.

4.

Ответ: 1.

15. Какой участок цепи называется однородным?

1. Однородным участком цепи называется участок, содержащий источник тока;

2. Однородным участком цепи называется участок, на котором не действуют сторонние силы;

Ответ: 2.

16. Какой участок цепи называется неоднородным?

1. Неоднородным участком цепи называется участок, содержащий источник тока;

2. Неоднородным участком цепи называется участок, на котором не действуют сторонние силы;

Ответ: 1.

Состав комплекта «ЕГЭ –лаборатория по электродинамике»

1. Рабочее поле.

2. Источник ВУ-4М.

3. Выключатель (ключ) однополюсной.

4. Проволочный переменный резистор (реостат) 10 Ом/3 Вт.

5. Резистор проволочный 5 Ом (2 шт) .

6. Резистор проволочный 10 Ом.

7. Амперметр учебный 2 А.

8. Вольтметр учебный 6 В.

9. Миллиамперметр.

10. Магнит.

11. Катушка-моток..

12. Электромагнит .

13. Провода соединительные (10 шт).

14. Проволока (R = 8-10 Ом) пятизвенная, с отводами.

15. Лампочка 3,5 В .

16. Конденсатор (2 шт).

17. Линейка 100 мм.

18. Лампа 12 В/21 Вт.

19. Калькулятор.

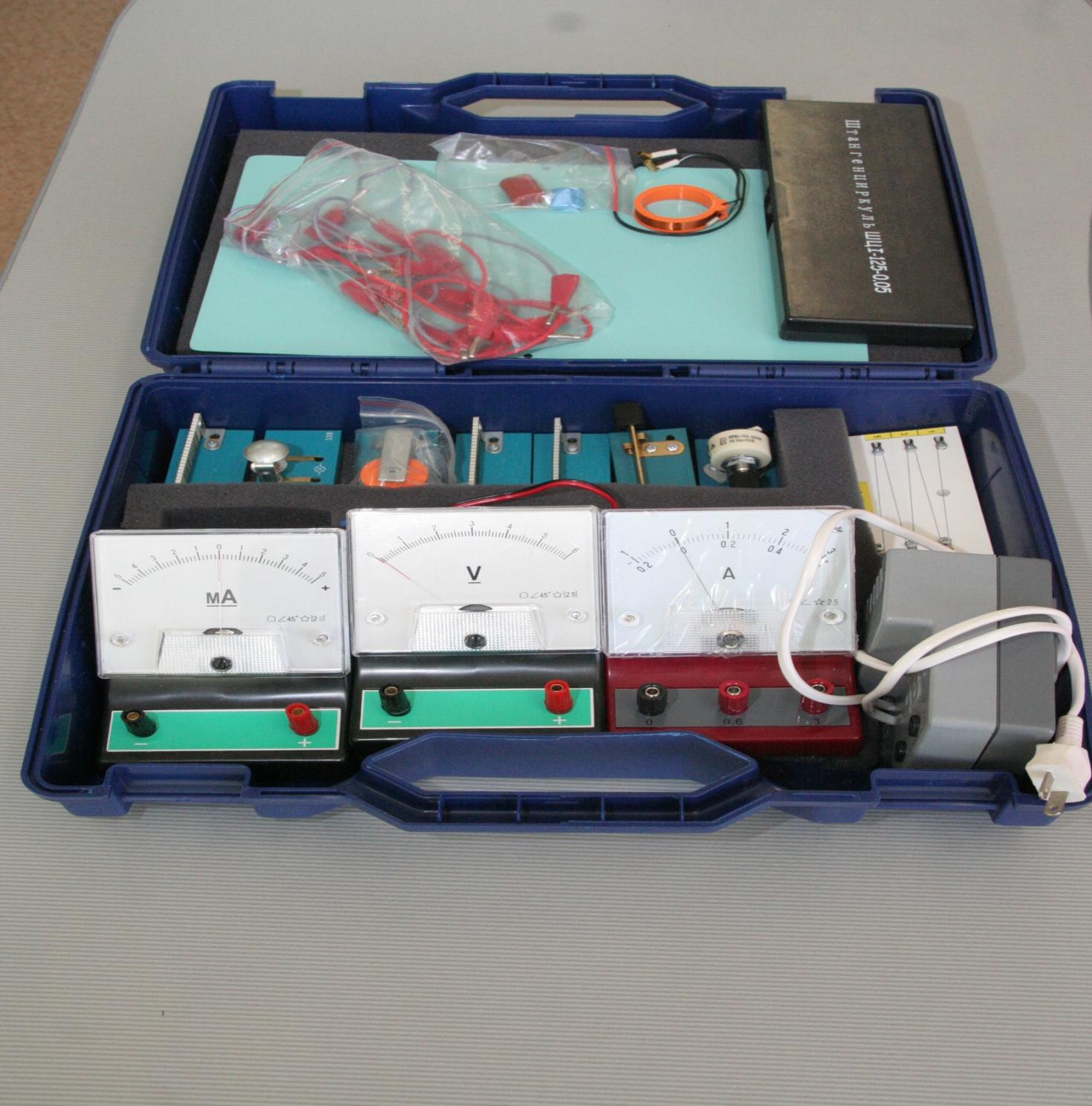

Фото 7. Комплект «ЕГЭ-лаборатория по электродинамике»

Экспериментальные задания, выполняемые с помощью комплекта «ЕГЭ-лаборатория по электродинамике»

Измерение: 1) напряжения, 2) силы тока, 3) ЭДС, 4) сопротивления, 5) удельного сопротивления, 6) мощности тока, 7) внутреннего сопротивления источника тока.

Проведение исследования: 1) напряжения на полюсах источника тока от силы тока во внешней цепи, 2) силы тока, проходящего через лампочку, от напряжения на нем, 3) КПД источника тока от силы тока.

Определение статуса предложенных гипотез: 1) сила тока, проходящего через лампочку, прямо пропорциональна напряжению на ней, 2) напряжение на полюсах источника тока линейно убывает при увеличении тока в цепи.

Решение экспериментальных задач: 1) расчет эквивалентного сопротивления смешанного соединения резисторов и сравнение расчета с результатами измерения, 2) сравнение прямого и косвенного измерений ЭДС источника тока, 3) расчет напряжения между заданными точками электрической цепи постоянного тока, состоящей из резисторов и конденсаторов, и проверка расчетов на опыте.

Лабораторные работы по разделу «Постоянный электрический ток»

Лабораторная работа №6. Проверка закона Ома. Измерение силы тока в полной электрической цепи

Цель работы

Научиться собирать электрические схемы и измерять величины силы токов и напряжений на резисторах.

Приборы и принадлежности. Набор «Электродинамика:

рабочее поле; источник ВУ-4М; выключатель ( ключ) однополосный на подставке с условными обозначениями; проволочный переменный резистор (реостат) 10 Ом/3 Вт на подставке с условным обозначением; набор резисторов – 5 Ом и 10 Ом по 2 шт; амперметр учебный 2А; вольтметр учебный 6 В; провода соединительные.

Литература для самоподготовки и указания к самостоятельной работе

Козел С.М. Физика. 10 11 классы: пособие для учащихся и абитуриентов. В 2 ч. Ч.2./ С. М. Козел. М. : Мнемозина, 2010. 400 с. : ил. ISBN 978-5-346-01630-4

По пособию проработать раздел «Постоянный электрический ток», § 1.8.

Описание экспериментальной установки

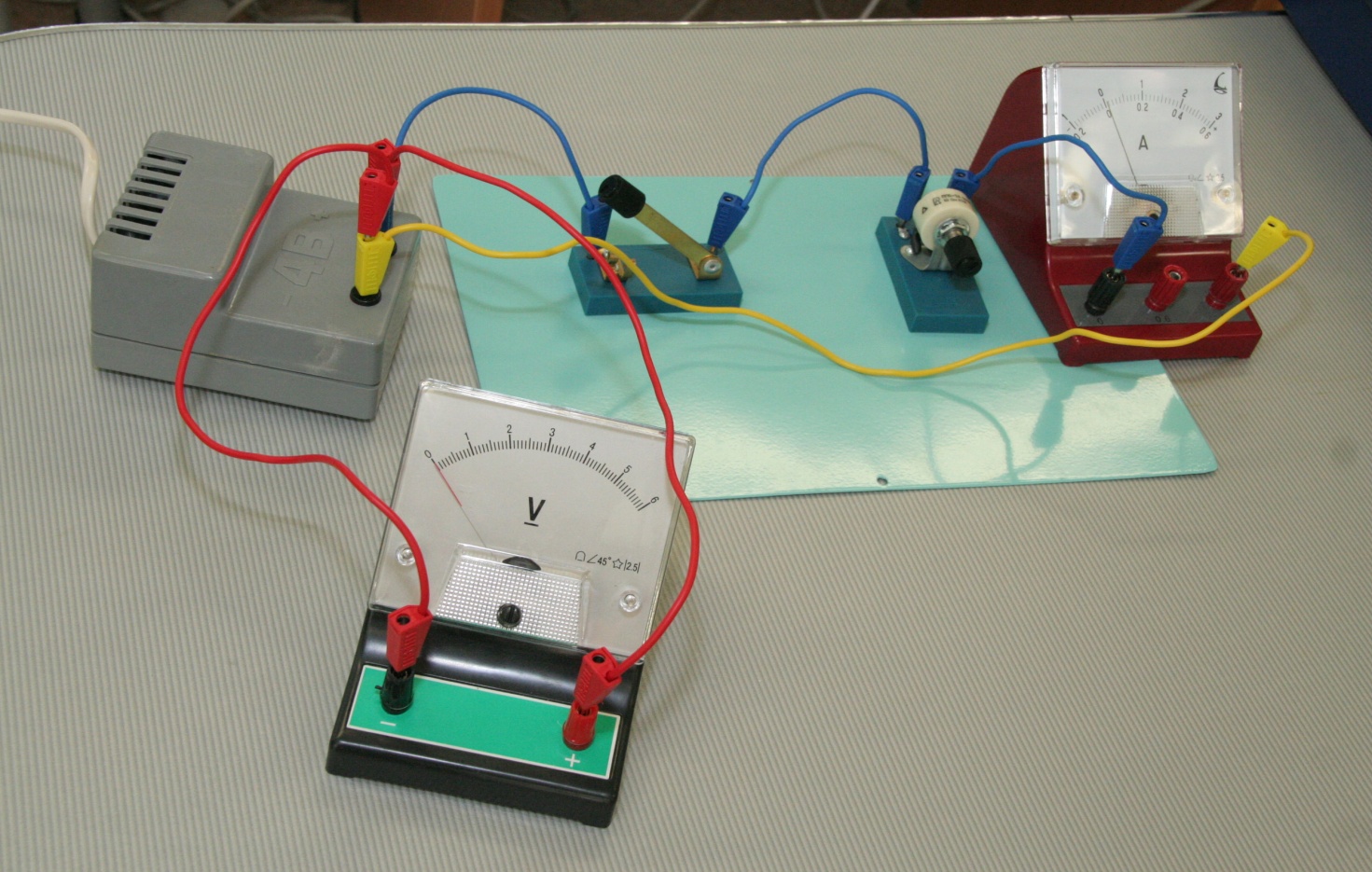

Экспериментальная установка состоит из источника питания ВУ -4М, ключа, амперметра, вольтметра, двух резисторов и соединительных проводов.
