1.3 Расчет состава и планового использования машинно-тракторного парка
Расчет состава машинно-тракторного парка производится в целях определения количества тракторов, технологических машин и орудий, необходимых для выполнения запланированного объема работ в лучшие агролесотехнические сроки. Расчеты производственных операций производятся в табличной форме (таблица 4).
В графе 2 производственные операции технологического процесса записываются в таблицу в календарной последовательности их выполнения отдельно по каждому комплексу работ как в таблице 3. Объемы работ берутся из таблицы 3 и записываются в графе 5. Календарные сроки выполнения работ берутся из таблицы 3 и уточняются в процессе расчетов.
Сменные нормы выработки агрегатов могут быть найдены из нормативных источников [13-16], либо рассчитаны аналитическим путем по соответствующим формулам, с учетом коэффициентов их загрузки и использования времени смены.
Особенности расчета сменной производительности большинства машин является то, что в системе машин [10, с. 74-87] она задана в км/час. Поэтому, для перерасчета ее на га/час необходимо знать путь, проходимый машиной на 1 га.
Путь, проходимый агрегатом на 1 га зависит от расстояния между проходами машины [17, с. 18-22]:
l
=
,
(1)
где А – расстояние между проходами машины, м.
В данном случае расстояние между проходами машины равно ширине междурядий и составляет 4 м.
l
=
= 2,5 км/га. (2)
Тогда производительность в га/ч может быть рассчитана по формуле:
П
=
;
(3)
П = 2 км/ч : 2,5 км/га = 0,8 га/ч. (4)
При расчете сменной производительности (га/ч) машин для внесения удобрений необходимо задаться нормой их внесения. В качестве примера возьмем полуприцеп-разбрасыватель органических удобрений 1ПТУ-4 в агрегате с трактором МТЗ-82, часовая производительность которого равна 70 т/ч [10, с. 191].
При принятой норме внесения навозного компоста равной 40 т/га, производительность машинно-тракторного агрегата в га/ч составит:
П = 70 т/ч : 40 т/га = 1,75 га/ч. (5)
Определение количества машинно-смен m, необходимых для выполнения заданного объема работ на каждой операции, производится по формуле [18, с. 352]:
m
=
,
(6)
где
–
объем работ, подлежащий данной операции,
га;
-
сменная норма выработки, га/смену.
Количество машинно-тракторных агрегатов, необходимых для выполнения заданного объема работ определяют по формуле:
n
=
,
(7)
где – объем работ, га;
- число рабочих дней;
- коэффициент сменности выбирается в
зависимости от напряженности периода
работ; при посадке , посеве, химобработке
и других работах, выполняемых в сжатые
агротехнические сроки
= 1,5-2; для остальных работ
= 1.
Продолжительность рабочего дня определяется перемножением времени смены Т на коэффициент сменности .
-
коэффициент технической готовности
парка, равный 0,75…0,85.
Количество рабочих
дней
в календарном периоде
определяется с учетом коэффициента
использования календарного времени
η
:
=
η
,
(8)
где - количество календарных дней;
η - коэффициент, учитывающий время непогоды, выходные дни, время, потребное на подготовку агрегатов к работе, время нетрудоспособности механизаторов и время простоев агрегата из-за неисправности машин;
η - ориентировочно можно принимать равным 0,85 для районов с пониженным количеством осадков и 0,70 для районов с повышенным количеством осадков в течение полевого сезона.
Количество тракторов принимается равным числу агрегатов. Количество машин определяется умножением числа машин в агрегате на количество агрегатов.
Затраты труда на 1 га выполненной работы рассчитываются по формуле:
Т
=
,
(9)
где
- количество трактористов;
- количество вспомогательных рабочих
(приложение 22);
- сменная производительность агрегата.
Затраты труда при выполнении планируемого объема работ определяют по формуле:
Н
= Т
Q,
(10)
где Q – объем выполняемой работы, га.
Результаты расчетов, в качестве примера, приведены в таблице 4.
Таблица 4 – Расчет состава машинно-тракторного парка
Номер опера- ции |
Наимено- вание операции |
Объем работ, га |
Норма выработки, га/смену |
Количе- ство машино- смен |
Количе- ство агрега- тов,шт. |
Трудо- затраты, чел.-дни |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Комплексная механизация работ в городском парке |
||||||
1 |
Погрузка и перевозка удобрений |
30 |
1 |
45 |
3 |
60 |
------------------------------------------------------------------------------------- |
||||||
Декоративный питомник, посевное отделение |
||||||
1 |
Боронование |
12 |
15,3 |
1 |
1 |
0,8 |
Данные из составленных ранее таблиц (1-4) с расчетами состава машинно-тракторного парка вычерчивают на листе бумаги формата А1 по форме приложения 35 со сквозной нумерацией операций. Приложение 35 в расчетно-пояснительной записке не приводится.
При этом следует, при необходимости, корректировать сроки выполнения некоторых видов работ с целью уменьшения потребного количества тракторов.

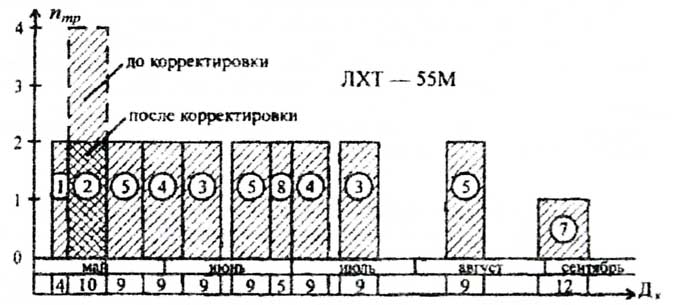

Для этого, отдельно по каждому трактору или по группам тракторов каждой из марок (при числе тракторов в группе более 10), строят графики загрузки или графики машиноиспользования (рисунок 1).
|
|
- Работа в 1 смену |
|
- Работа в 2 смены |
Рисунок 1 – График машиноиспользования
Он составляется на основании таблиц 1-4.
На вертикальной оси в определенном масштабе откладывается количество тракторов, необходимых для выполнения данной операции, а на горизонтальной оси – время выполнения операции. Каждый прямоугольник на графике соответствует номеру той технологической операции, под каким она записана в таблице 4. Площадь прямоугольника в масштабе соответствует количеству машино-дней, необходимому для выполнения данного объема работ в установленный срок.
В целях оптимизации состава машинно-тракторного парка, на графике, периоды с максимальной (пиковой) и минимальной потребностью в данной марке трактора необходимо сгладить.
Это достигается путем перевода на 1,5-2 сменную работу машинно-тракторных агрегатов на тех производственных операциях, на которых, изначально, планировалось использовать максимальное (пиковое) количество тракторов, либо перераспределением работ между запроектированными тракторами разных марок.
Корректирование должно проводиться в пределах установленных агротехнических сроков. В пояснительной записке дается обоснование принятого решения.
