1.4. Строение сплавов
Сплавы – материалы, содержащие не менее двух элементов. Сплавы получают в результате сплавления, спекания, плазменного напыления, электролиза и т.п. Они имеют более сложное строение. В славах элементы могут по-разному взаимодействовать между собой, образуя различные фазы. Фазой называется однородная обособленная часть сплава, имеющая одинаковый состав, строение и свойства.
В сплавах в зависимости от физико-химического взаимодействия могут образовываться следующие фазы: 1) жидкие растворы; 2) твёрдые растворы; 3) химические соединения; 4) промежуточные фазы, которые имеют признаки как твердых растворов, так и химических соединений.
Твёрдыми растворами называют фазы, в которых атомы одного элемента располагаются внутри кристаллической решётки другого элемента, не изменяя типа кристаллической решётки. Элемент, решётка которого сохраняется в твёрдом растворе, называется растворителем, а другой – растворимым.
Различают твёрдые растворы замещения (рис. 1.7, а) и внедрения (1.7, б). При образовании твёрдых растворов замещения атомы растворённого элемента замещают часть атомов растворителя в узлах его кристаллической решётки.
а) б)

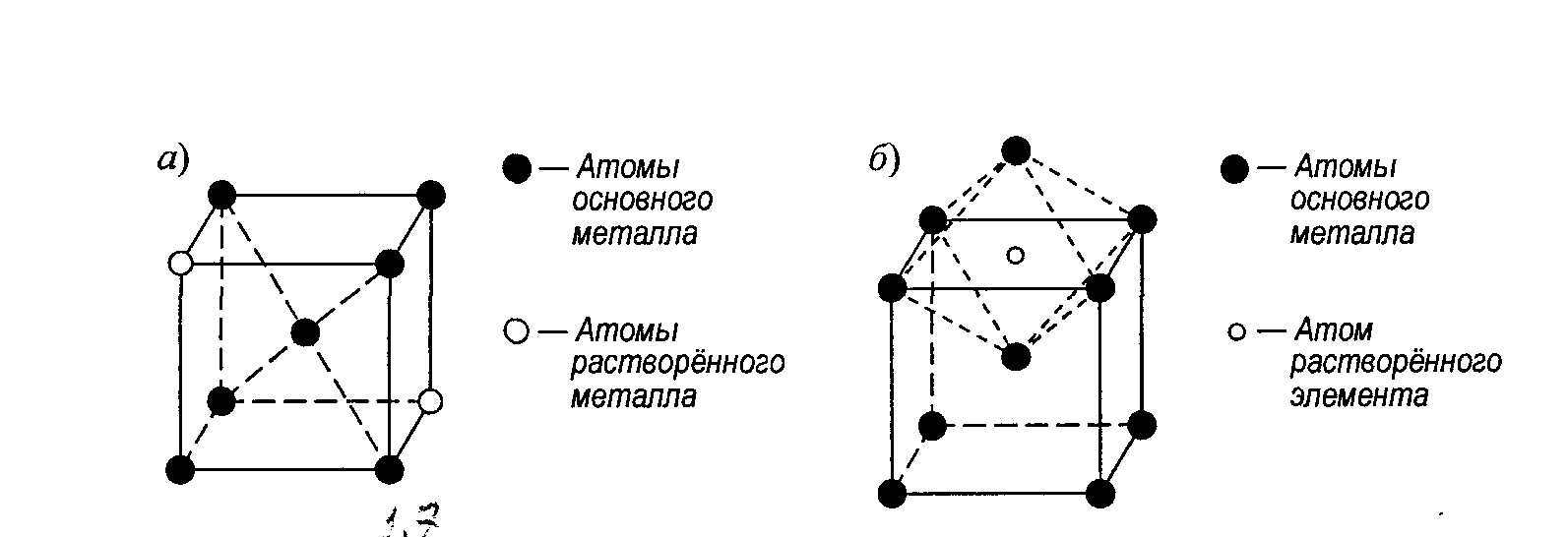

Рис. 1.7. Схема твёрдого раствора замещения (а) и внедрения (б)
Атомы растворённого элемента могут замещать любые узлы решётки растворителя. Твёрдые растворы замещения образуют элементы, атомные радиусы которых отличаются не более чем на 15 %.
Растворимость элементов в твёрдом растворе уменьшается при увеличении различия в атомных радиусах сплавляемых элементов и их валентности. При образовании твёрдых растворов замещения возможна и неограниченная растворимость. Это происходит, когда при любом соотношении сплавляемых элементов все разнородные атомы размещаются в узлах общей пространственной решётки (например: медь с золотом, медь с никелем, германий с кремнием.)
Многие твёрдые растворы замещения могут находиться в упорядоченном состоянии, то есть атомы растворителя и растворённого элемента занимают определённые узлы кристаллической решётки. Такие растворы называют упорядоченными или «сверхструктурами».
В твёрдых растворах внедрения атомы растворенного элемента располагаются в междуузлиях, то есть в порах. Такие растворы образуют переходные металлы с неметаллами, имеющими небольшой атомный радиус (Н, N, C, B).
Твёрдые растворы
внедрения всегда имеют ограниченную
растворимость. Если растворитель имеет
ГЦК или ГПУ решётку, то растворимость
больше, так как в этих решётках радиус
поры
=
0,41R,
где R
– радиус атома растворителя. В ОЦК
решётке растворимость путём внедрения
мала, так как размер пор не превосходит
0,29R.
Образование твёрдых растворов приводит к искажению кристаллической решётки, причем для твёрдых растворов внедрения это искажение больше. Искажение кристаллической решётки делает сплавы более прочными по сравнению с чистыми металлами, но при этом сплавы сохраняют достаточно высокую пластичность. Твёрдые растворы являются основой большинства промышленных сплавов [3].
Химические соединения
Химические соединения, встречающиеся в металлических сплавах, очень разнообразны. Они отличаются от твёрдых растворов следующими признаками: 1) имеют строго определённый состав и химическую формулу AmBn , где А и В – соответствующие элементы, n и m – простые числа; 2) кристаллическая решётка химического соединения отличается от решёток компонентов, образующих соединения; 3) свойства химических соединений сильно отличаются от свойств образующих элементов; 4) они имеют постоянную температуру плавления; 5) образование химического соединения сопровождается значительным тепловым эффектом.
В отличие от твёрдых растворов химические соединения обычно образуются между элементами, которые имеют большое различие в строении атомов и кристаллических решёток.
Наилучшие механические свойства имеют те сплавы, основой которых являются твёрдые растворы с залегающими в них мелкодисперсными твердыми частицами химических соединений или промежуточных фаз. Чем больше в сплаве таких частиц, тем выше его твёрдость и прочность, но ниже пластичность и вязкость.
