Міністерство освіти і науки України

Криворізький технічний університет

Кафедра геодезії

Методичні вказівки

до виконання курсової роботи “Використання оптико-механічних властивостей теодоліту 2Т2А” з курсу “Маркшейдерсько-геодезичні прилади”

для студентів III курсу спеціальності 6.090307 “Маркшейдерська справа” денної та заочної форм навчання

Кривий Ріг

2010 р.

Укладачі: кандидати техн. наук, доц.: В.Я. Тарапата, О.Б. Мазикіна

Відповідальний за випуск: завідувач кафедри, д-р техн. наук В.Д. Сидоренко

Рецензент: доц., к.т.н. М.С. Колчина

Методичні вказівки до виконання курсової роботи “Використання оптико-механічних властивостей теодоліту 2Т2А” з курсу “Маркшейдерсько-геодезичні прилади” для студентів III курсу спеціальності 6.090307 “Маркшейдерська справа” денної та заочної форм навчання містять методику виконання перевірок та досліджень оптичних теодолітів. Вказівки складені згідно з навчальною програмою дисципліни та мають на меті навчити студентів працювати з оптичними теодолітами, виконувати їх дослідження, перевірки та виправлення.

Розглянуто Схвалено на засіданні на методичній раді кафедри геодезії геолого-екологічного факультету

Протокол № 8 Протокол № 5 від 23. 01. 2010 р. від 30. 01. 2010 р.

Зміст

Вступ

1 Загальна характеристика теодоліта 2Т2А

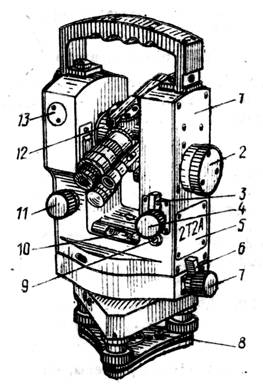

1.1 Устрій теодоліта.

1.2 Визначення оптичних характеристик зорової труби.

2 Перевірки та дослідження теодоліта 2Т2А.

2.1 Перевірка зовнішнього стану.

2.2 Перевірка працездатності теодоліта.

2.3 Перевірка правильності установлення теодоліта на штативі.

2.4 Перевірка рівня при алідаді горизонтального круга.

2.5 Перевірка правильності установлення сітки ниток зорової труби.

2.6 Визначення колімаційної похибки.

2.7 Визначення місця зеніта вертикального круга.

2.8 Визначення похибки від не перпендикулярності вісі обертання зорової труби до вертикальної вісі приладу.

2.9 Перевірка оптичного центриру.

2.10 Визначення середньої квадратичної помилки поєднання зображень штрихів лімба

2.11 Визначення рена оптичного мікрометра.

2.12 Визначення ексцентриситету горизонтального круга.

2.13 Визначення середньо-квадратичної похибки горизонтального кута.

Висновки.

Література.

Вступ

Для проведення маркшейдерських робіт необхідно використовувати перевірені прилади, тому попередньо виконують їх дослідження.

Дослідження теодолітів поділяються на повні і неповні. Повні дослідження виконуються в спеціальних умовах (перед випуском теодоліту із заводу, після капітального ремонту) і при його експлуатації - не рідше за один раз у два роки.

Згідно державних стандартів дослідження поділяються на державні контрольні, приймально-здавальні, періодичні і контрольні. Одержані результати досліджень вносять у паспорт приладу. Слід зазначити, що перевірочної схеми для теодолітів не існує, обов'язковість виконання того або іншого виду перевірки залежить від типу теодоліту, умов його застосування, а також від стадії життєвого циклу приладу (розробка, серійне виробництво, ремонт або експлуатація).

Неповні дослідження виконуються перед польовими роботами і вони включають:

1. Дослідження систематичних помилок оптичного мікрометра і визначення помилок поєднання штрихів лімба;

2. Дослідження рена оптичного мікрометра;

3. Дослідження ексцентриситету алідади горизонтального круга;

4. Дослідження ексцентриситету горизонтального круга.

Курсова робота складається із таких розділів: вступ, загальна характеристика теодоліта 2Т2А, перевірки теодоліта, висновки та література.

У першому розділі наводять технічну характеристику теодоліта, тобто його паспортні дані. Другий розділ містить результати огляду загального стану та результати перевірок і досліджень.

За результатами досліджень необхідно зробити висновки про працездатність приладу та виконання відповідних геометричних умов.

Мета роботи – набути навички і уміння в дослідженні приладів, які будуть необхідні студентам при проведенні маркшейдерсько-геодезичних робіт.
