3 План звіту з практичної роботи

Оформлений звіт про практичну роботу повинен містити:

  • назву роботи та дату її виконання;

  • мету роботи;

  • опис правил оформлення облікових відомостей;

  • заповнення облікових відомостей;

  • висновки;

  • підписи виконавця і викладача.

Контрольні запитання:

  1. Призначення журналів форм ВУ-90, ВУ-91, ВУ-92 і ВУ-93?

  2. Скільки років зберігаються журнали форм ВУ-90, ВУ-91, ВУ-92 і ВУ-93?

  3. Як підраховують і записують середній посадковий діаметр лабіринтового кільця у журналі ф. ВУ-90?

  4. В випадку коли внутрішні кільця не знімались з вісі у відповідних графах журналу ф. ВУ-90 яку ставлять позначку?

  5. У гр. 13 журналу ф. ВУ-90 записують спочатку радіальний зазор якого підшипника?

  6. Відповідно до якого документа проставляють позначення несправностей підшипників в журналах форм ВУ-91 та ВУ-93?

  7. Коли прокреслюються графи 6-8 в журналі ф. ВУ-92 при проведенні проміжної ревізії на МПТОВ?

Практична робота № 6

Складання облікових форм при проведенні ремонту

гальмівного обладнання вагонів

Мета роботи: ознайомлення з оформленням облікових відомостей при проведенні ремонту гальмівного обладнання вагонів.

1 План виконання роботи

Після вивчення теоретичного матеріалу, заповнення відомостей та оформлення звіту з практичної роботи необхідно здати залік з відміткою викладача у звіті про захист роботи.

2 Теоретичні відомості

2.1 ВУ-47 Книга обліку ремонту повітророзподільників (рисунок 20) призначена для обліку ремонту і результатів випробування повітророзподільників та їхніх вузлів, а також авторегуляторів і авторежимів.

Книга ведеться майстром або бригадиром на кожному контрольному пункті автогальм на залізницях і начальником ВТК або майстром по гальмах в автоматних відділеннях ремонтних заводів.

Порядок заповнення:

у гр. 1 указується дата ремонту приладу;

у гр. 2 указується умовне позначення типу приладу, наприклад, МТЗ - прилад Матросова МТЗ-135, ГЧ-270 - головна частина, умовний № 270, ГЧ-466 - умовний № 466, МЧ-002 - магістральна частина, умовний № 270.002, МЧ-005 - умовний № 270.005, МЧ-483 - умовний № 483.000, 292 - умовний № 292.001, 305 - умовний № 305.001, СК - швидкодіючий потрійний клапан;

у гр. 3 записується заводський номер приладу, рік і місце виготовлення;

у графах 4 і 5 указуються дані зарядки золотникової камери (ЗК) і запасного резервуара (ЗР);

у гр. 6 указують відпуск повільним темпом через калібровані отвори діаметром 0,8 або 0,65 мм;

у гр. 7 записується час наповнення гальмівного циліндра;

у графах 8, 9, 10, записуються показники тиску в гальмових циліндрах залежно від режиму;

у гр. 11 записується час відпуску гальма;

у гр. 12 ставиться підпис працівника, що виконував ремонт приладу;

у гр. 13 - підпис майстра або бригадира, що приймає прилад.

2.2 ВУ-68 – Книга обліку ремонту і ревізії гальм вагонів (рисунок 21) призначена для обліку вагонів, яким зроблений ремонт або ревізія автогальм.

Книга ведеться на ремонтних заводах, у вагонних депо, ПТО, МПТОВ, ППВ. Про приймання гальма після ремонту або ревізії в книзі ставляться підписи приймальника вагонів ремонтних пунктів залізниць, начальника ВТК або майстра по гальмах ремонтних заводів.

Порядок заповнення:

у гр. 3 указується заводський номер і умовно тип повітророзподільника (МТЗ-135, 270, 219, 292, 305, 483);

у гр. 4 ставиться дата і місце останнього планового ремонту або ревізії гальма відповідно до трафарету на запасному резервуарі або гальмівному циліндрі;

у графах 5 і 6 указується щільність після ремонту або ревізії (падіння тиску повітря в атмосферах протягом 5 хв. для повітропроводу і

протягом 3 хв. для гальмівного циліндра);

у графах 7, 8 і 9 указується тиск в атмосферах на режимах: навантаженому, середньому і порожньому;

у гр. 10 ставиться дата виконаного випробування запасного резервуара.

За правильність і вірогідність даних за передбаченими в книзі показниками несуть повну відповідальність особи, які здають автогальмові пристрої після ремонту або ревізії, і особи, що приймають їх.

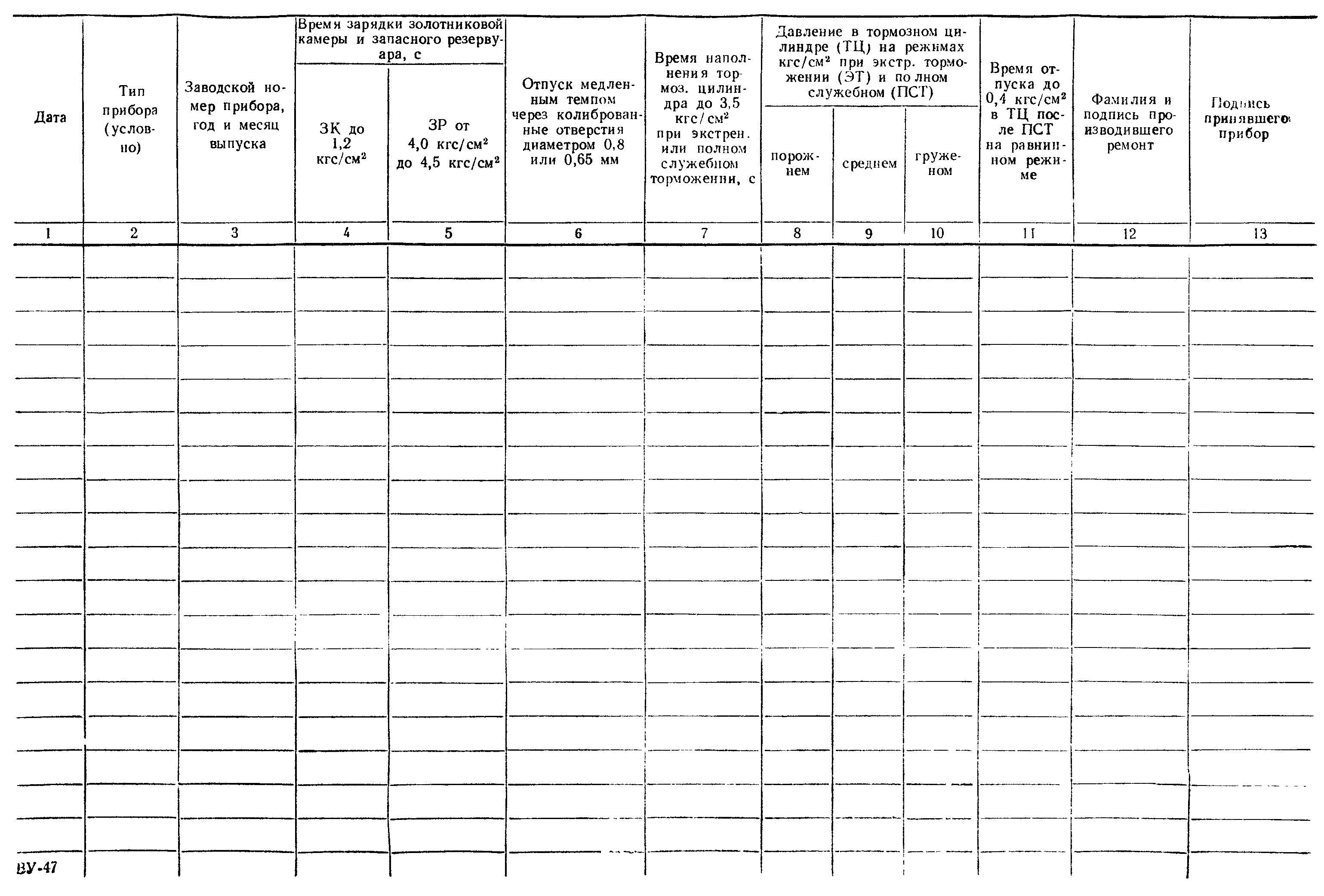

Рисунок 20 - Книга обліку ремонту повітророзподільників ф. ВУ-47

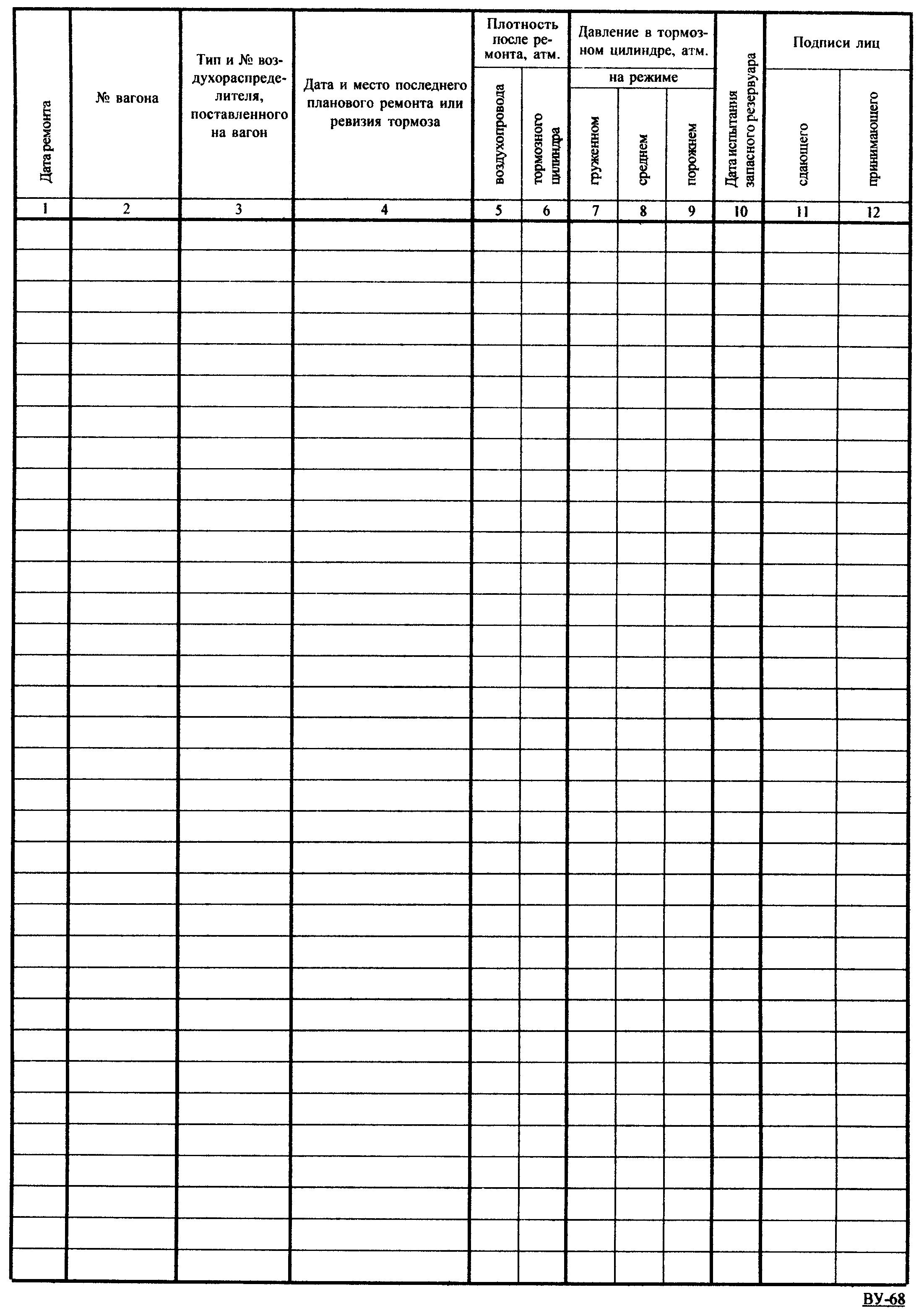

Рисунок 21 - Книга обліку ремонту і ревізії гальм вагонів

ф. ВУ-68
