В.В.Логвиненко, А.В.Шашев

Методические указания

Для выполнения курсового проекта по курсу «Отопление»

"Система отопления жилого здания"

Барнаул 2010 г.

Примерные состав и содержание пояснительной записки

Титульный лист является первой страницей записки.

Вторая страница «Состав проекта» включает оглавление разделов записки, перечень чертежей и основную надпись (штамп), на котором ставят свои подписи разработчик проекта (учащийся) и его руководитель (преподаватель).

Разделы пояснительной записки:

1. Введение - объем I стр.

Во введении следует указать решения партии ж правительства в области повышения индустриализации и механизации монтажных работ, повышения производительности труда и снижения стоимости строительно-монтажных работ, экономии теплоэнергетических ресурсов, развития со­временной энергетики.

2. Расчет системы отопления - объем 15...18 стр.

Этот раздел является основной расчетно-конструктивной частью проекта, он включает в себя расчет системы отопления, технико-экономическое обоснование принятой системы, теплотехнический расчет ограждений, расчет теплопотерь, определение поверхности отопительных приборов, гидравлический расчет, подбор оборудования узла управления.

3. Теплотехнический расчет ограждающих конструкций.

Теплотехнический расчет ограждений ведется с учетом требований СНиП 23-02-2003.

Зная район строительства и назначение здания, в соответствии со СНиП 23-01-99 «Строительная климатология и геофизика», определяют­ся расчетные наружные температуры (t. хол, суток и t холодн., пятидневки) и зона влажности.

Далее используя СП 23-101-2004 (см. прил. Д, с. 88 .. 100), находят теплотехнические показатели строительных материалов конструкции:

Теплотехнический расчет ограждающих конструкций

• Наружная стена

Рисунок 1. Наружная стена

1 – кирпичная кладка

2 – утеплитель

3 – слой штукатурки

1. Определение требуемого сопротивления теплопередаче

где - нормативный температурный перепад (см. прил.)

n - коэффициент, зависящий от положения наружной поверхности по отношению к наружному воздуху (см. прил.)

t_Н - наружная зимняя расчетная температура,

t_В – расчетная (средняя) температура внутреннего воздуха,

_В - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/м2 ⁰С (см. прил.).

2. Определение толщины утеплителя

Принимаем толщину утеплителя кратную 2 см.

3. Определяем фактическое сопротивление теплопередаче

3. Определение коэффициента теплопередачи

• Чердачное покрытие

Рассмотрим некоторые типовые конструкции перекрытий и особенности их расчета

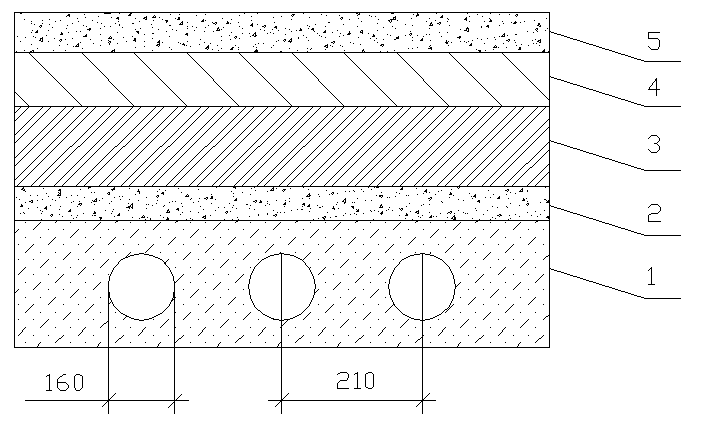

Рисунок 2. Типовая конструкция бесчердачного покрытия.

1 – железобетонная пустотная панель

2 – один слой рубероида

3 – слой утеплителя

4 – цементно-песчаная стяжка

5 – три слоя рубероида

Рисунок 3. Совмещенная кровля из многопустотной железобетонной панели:

1 – железобетонная пустотная панель

2 – один слой рубероида

3 – утеплитель

4 – известково-песчаная стяжка

5 – воздушная прослойка

6 – железобетон

7 – три слоя рубероида

Рисунок 4 – Чердачное перекрытие

1 – железобетонная панель

2 – один слой рубероида

3 – слой утеплителя

4 – цементно-песчаная стяжка

1. Определение требуемого сопротивления теплопередаче

Определение термического сопротивления пустотной плиты , для упрощения расчет производим для плиты площадью 1 м² .

Рисунок 5. Основные размеры пустотной плиты

2. Определяем размеры эквивалентного квадратного отверстия и площади:

где N – число отверстий на 1 м длины плиты, определяется из размеров плиты.

3. Расчет термического сопротивления параллельно тепловому потоку:

где Rвп - термическое сопротивление воздушной прослойки, (см. прил.).

4. Расчет термического сопротивления перпендикулярно тепловому потоку:

5. Толщина утеплителя определяется аналогично определению толщины утеплителя у наружной стены

6. Определяем фактическое сопротивление теплопередаче

7. Определение коэффициента теплопередачи
