11. Специальные и обмерные работы
11.1. Схема определения крена сооружения и его вычисление.
Наклон здания, отклонения плоскости стен и углов от вертикали измеряют теодолитами высокой и средней точности. Теодолит центрируют над постоянным знаком, заделанным в грунт; в верхней части здания и сооружения выбирают какую-нибудь заметную точку и проектируют ее по вертикальной нити теодолита на цокольную часть здания при двух положениях трубы теодолита. Периодически снося точку вниз и отмечая на цоколе ее проекции штрихами, определяют крен за какой-то промежуток времени. Крены зданий измеряют с двух взаимно перпендикулярных сторон.

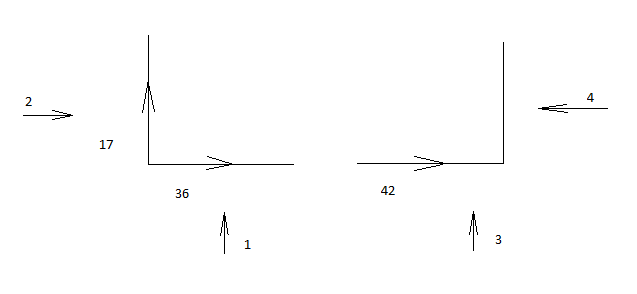

Измеряем две стороны здания верхний угол и нижний:
Показания по рейкам:
Сторона здания |
Точка наблюдения 1 |
Точка наблюдения 2 |
Точка наблюдения 3 |
Точка наблюдения 4 |
Верхняя |
5272 |
5657 |
5467 |
5786 |
Нижняя |
5308 |
5674 |
5509 |
5786 |
Разница |
36 |
17 |
42 |
0 |

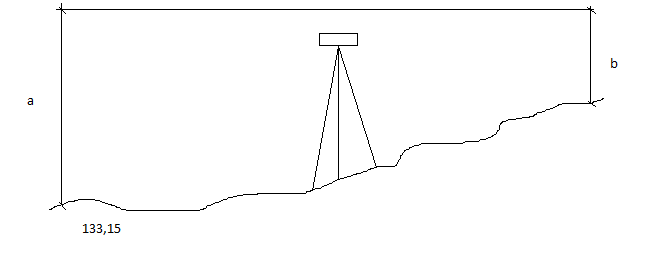

Задача:
Абсолютная отметка: 133,15 м
ГИ=133,150+a
ГИ=133,150+1,310=134,460 м
ГИ-b=134,000 м
b=0,460 м
Отсчет на 0460
Показания по рейкам:
Точка 1: 0298; 0460-0298=0162
Точка 2: 0285; 0460-0285=0175
Точка 3: 0300; 0460-0300=0160
Точка 4: 0297; 0460-0297=0163
ГИ=0,000+a=0,460
ГИ-b= -0,550 м
b=1,010 м
i=0,0050
2200х0,0050=-11 мм
Последняя точка отсчета 1054
12. Заключение
В ходе прохождения инженерно-геодезической практики мы научились и закрепили знания по выполнению таких работ как:
Поверки теодолитов, нивелиров и компарирование мерных лент.
Создание высотного, планового, и тахеометрического съемочного обоснования.
Трассирование линейных сооружений.
Нивелирование поверхности по квадратам.
Специальные и обмерные работы.
13. Литература
1. Инженерная геодезия, учебник для вузов/ Багратуни Г.В. 1984г.
2. Практикум по инженерной геодезии: учебное пособие для вузов/ Данилевич Б.Б., Недра, 1987г.
3. Геодезическое обеспечение строительства: учебно-методический комплекс для студентов спец. 1-700201 ПГС/ Дегтярев А.М. Новополоцк, ПГУ 2005г.
4. Таблицы для разбивки кривых на автомобильных дорогах/ Митин Н.А. Недра 1978г.
