8. Тахеометрическая съемка.
8.1. Пояснительная записка
В основе тахеометрической съемки лежит идея определения пространственного положения точки местности одним наведением зрительной трубы прибора на рейку, установленную в этой точке. Так положение точек K и N над условной горизонтальной плоскостью Р, проходящей через ось вращения трубы прибора, определяется измерением:
Полярных углов β1 и β2, отсчитываемых от стороны АВ съемочного обоснования;
Горизонтальных расстояний d1, d2 , между точками и вертикальной осью прибора;
Превышения точек h1 и h2 над плоскостью Р.
Величины d1 и d2, h1 и h2 могут быть получены непосредственно с помощью автоматических приборов, называемых тахеометрами. Тахеометрическая съемка может выполняться теодолитом. В этом случае d1 и d2 получаются по результатам измерений соответствующих расстояний нитяным дальномером, а превышения h1 и h2 –тригонометрическим нивелированием с использованием вертикальных углов v1 и v2.
Таким образом, тахеометрическая съемка объединяет в себе 2 процесса:
- съемку ситуации;
- съемку рельефа.
Она выполняется в крупных (1:200-1:5000) масштабах на небольших участках местности, а также при изысканиях линейных сооружений: дорог, каналов, линий электропередач.

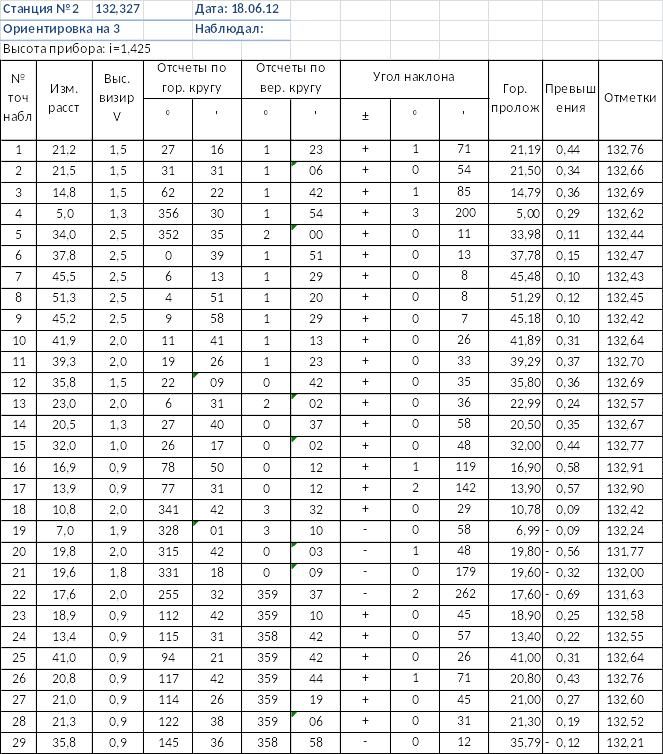

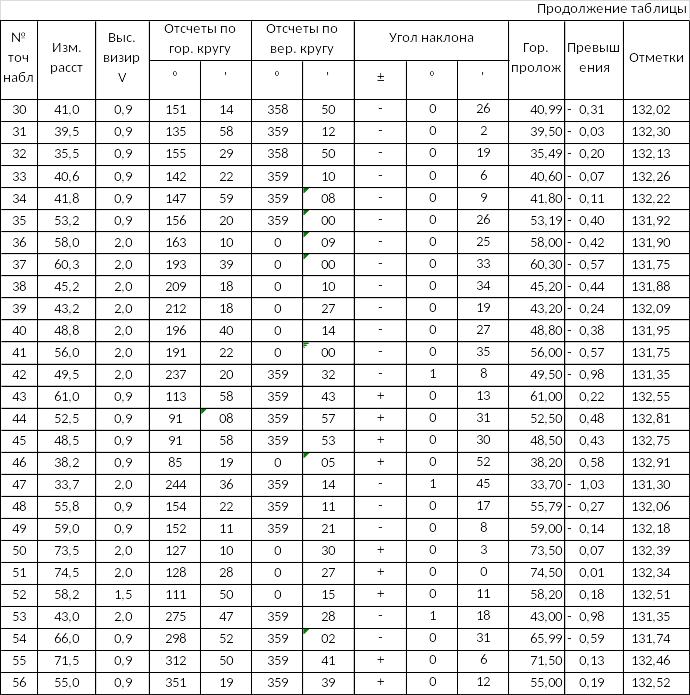

8.2. Журнал тахеометрической съемки
9. Трассирование линейных сооружений.
9.1. Пояснительная записка
По всей длине трассы производят разбивку пикетажа. Она состоит в том, что вдоль трассы последовательно откладывают отрезки длиной 20 м. Концы отрезков, закрепленные кольями, называют пикетами. Начало трассы обозначают нулевым пикетом ПК0. Кроме целых пикетов на трассе отмечают плюсовые точки, рельефные (перегибы скатов), контурные (пересекаемые трассой контуры) и вершины углов поворота трассы. Плюсовые точки обозначаются номером предыдущего пикета плюс расстояние от него в метрах.
Для характеристики поперечных уклонов местности в обе сторон от трассы разбивают поперечные профили. Точки поперечного профиля закрепляют кольями, на которых подписывают номер профиля с указанием направления (вправо П и влево Л), а также на каком расстоянии от трасы расположена данная точка: например «Попер.№ 1+Л-20м».
Одновременно с разбивкой пикетажа ведется съемка полосы местности, прилегающей к трассе. Результаты съемки фиксируют в пикетажном журнале, в котором трасса изображается условно в выпрямленном виде, а углы поворота обозначаются стрелками. В пикетажном журнале выписывают номера всех реперов, поперечных профилей и данные элементов кривых. В местах поворота трасс ее сложные участки сопрягаются кривыми, чаще всего круговыми, т.е. дугами окружностей определенного радиуса R.
Разбивка круговой кривой сводится к определению планового положения трех её главных точек: начала (НК), конца (КК), середины (СК).
10. Нивелирование поверхности по квадратам.
Нивелир устанавливают в любую точку, расположенную внутри площадки.
За точку съемочного обоснования принимается точка с известной абсолютной отметкой. Нивелирование на точку съемочного обоснования и вершины квадратов производится с одной станции, методом геометрического нивелирования (отсчеты снимаются только на черной сторона рейки).
Отсчеты, произведенные по рейке записываются по схеме сети квадратов. По полученным данным результатам вычисляют горизонт инструмента по формуле:
ГИ=Н1+в1
где Н1 – абсолютная отметка точки 1; в1-отсчеты по рейке в точке 1.
Затем через горизонт инструмента вычисляют абсолютные отметки точек вершин квадратов:
Нi=ГИ-Сi
где –абсолютная отметка вершины квадрата; -отсчет по рейке для соответствующей вершины. Полученные отметки записываются на схеме сети квадратов к соответствующим вершинам.
Построение сети квадратов выполняют при помощи теодолита и ленты. Для этой цели по границе участка строят прямоугольник, на сторонах которого закрепляют вершины квадрата через заданные интервалы.
Основной прямоугольник разбивают на квадраты со сторонами 10 м.
