Практическая работа № 2 Тема : «Решение задач по топографическому плану»

Цель: Изучить условные знаки и оформление топографических карт и планов, научиться решать наиболее распространённые в строительной практике задачи.

Оборудование: учебные топографические карты №1, 2, рабочая тетрадь, учебник, конспект, методические рекомендации, чертёжные принадлежности.

Перед выполнением практической работы ответьте на следующие вопросы:

1. Рельефом местности называется_______________________________________________

________________________________________________________________________________________________________________________________________________________

2. Рельеф местности на топографических картах изображается________________________ ____________________________________________________________________________

3. Высота сечения______________________________________________________________ ____________________________________________________________________________

4. Заложение__________________________________________________________________

____________________________________________________________________________

5. Основные свойства горизонталей_______________________________________________ ____________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

6. Уклон линии_________________________________________________________________ ____________________________________________________________________________

____________________________________________________________________________

7. Уклон линии измеряется_______________________________________________________ ____________________________________________________________________________

После ответов на теоретические вопросы выполните практическую работу.

Задание:

1. Изучите условные знаки, на выданной топографической карте №1 в соответствии с их подразделением на 4 группы:

1-я – контурные условные знаки;

2-я – внемасштабные условные знаки;

3-я – линейные условные знаки;

4-я – поясняющие условные знаки.

2. Выберите по два условных знака из каждой группы, зарисуйте их и подпишите.

1-я группа 2-я группа

3-я группа 4-я группа

3. Найдите на топографической карте №1 пять основных форм рельефа и скопируйте их. Подпишите в соответствии с правилами высоты горизонталей, поставьте бергштрихи.

холм	гора
котловина	лощина
хребет	седловина

4. Соедините прямой линией отмеченные точки (А, В) на топографической карте №2.

5. Определите абсолютные отметки этих точек.

Н_А =

Н_В =

6. Определите расстояние между точками А и В.

L_АВ =

7. Определите уклон линии А – В.

i_АВ =

8. Сделайте вывод о выполненной работе _____________________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Пояснения к выполнению задания: Все задания выполнить в соответствии со своим вариантом (варианты взять из методических рекомендаций). Условные знаки и формы рельефа аккуратно зарисовать в прямоугольниках на плотной бумаге формата А – 4.

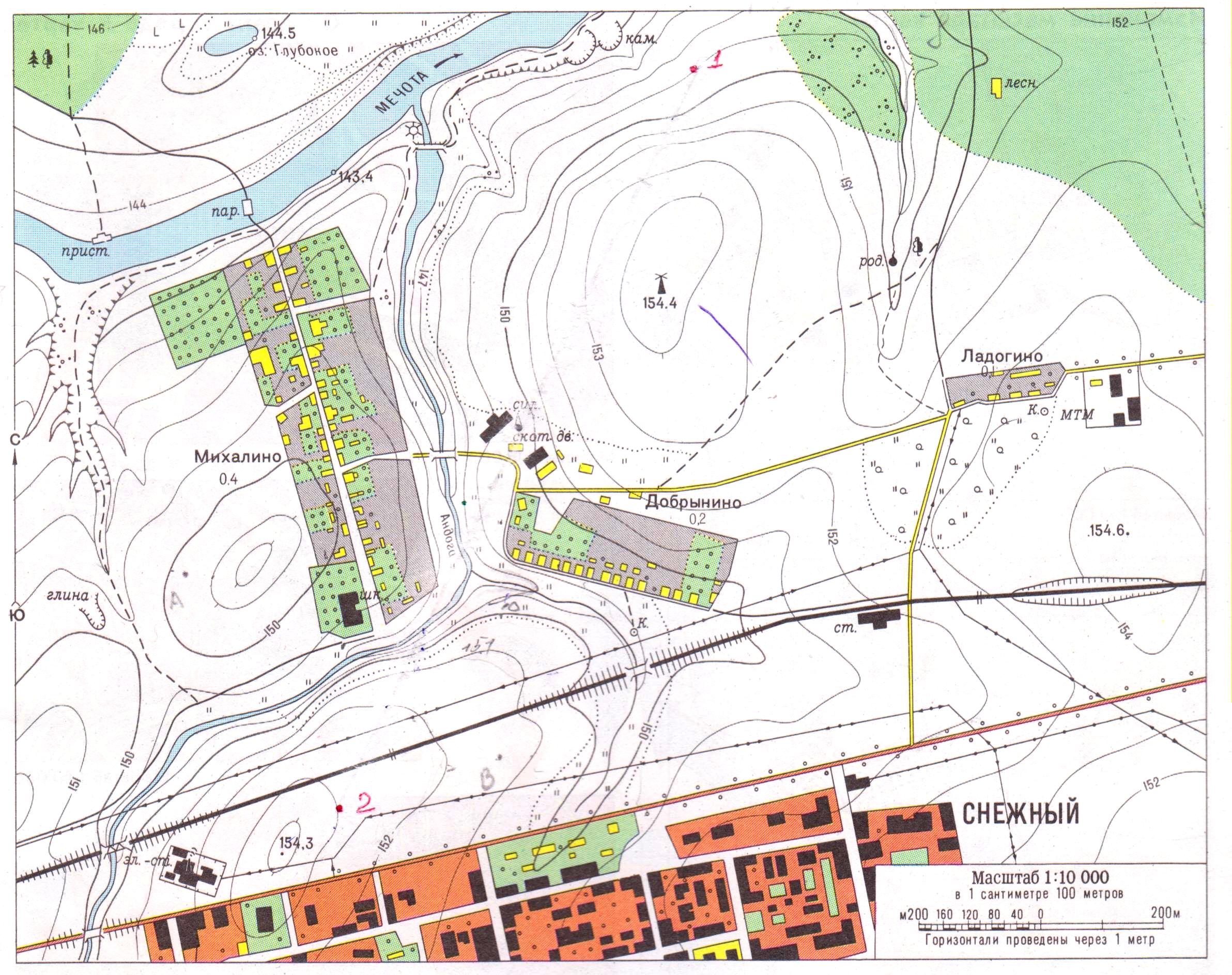

Часть листа топографической карты №1

Часть листа топографической карты №2
